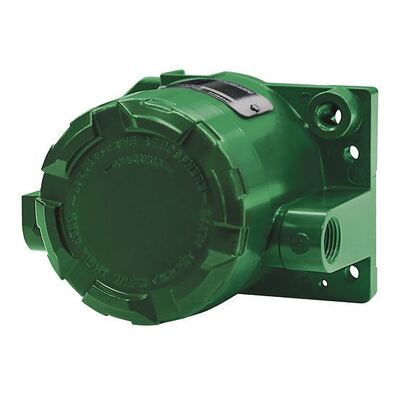

Fisher FIELDVUE 4400 Transmetteur de position numérique Transmetteur 4-20 mA Réaction avec vanne

Les Fisher 4210, 4211 et FIELDVUE 4400 sont des transmetteurs de position de vanne utilisés pour surveiller la position des vannes industrielles et d'autres équipements mobiles. Ils fournissent un retour d'information sur la position pour aider les opérateurs et les systèmes de contrôle à identifier si une vanne est dans la position requise.

Les Fisher 4210 et 4211 appartiennent à la série antérieure 4200. Ces instruments utilisent un potentiomètre mécaniquement connecté pour détecter le mouvement. Le FIELDVUE 4400 utilise une détection de position sans contact et fournit des fonctions de communication numérique et de diagnostic.

Le 4400 est la direction de remplacement recommandée pour la plupart des modèles de la série 4200 retirés. Cependant, l'adéquation du remplacement dépend de l'installation existante, des exigences de retour d'information et de la configuration sélectionnée.

Pour les équipes de maintenance travaillant avec du matériel Fisher plus ancien, l'identification du modèle d'origine et la vérification de l'agencement de montage sont des étapes importantes avant de commander un remplacement.

Les spécifications des 4210 et 4211 varient selon la configuration. Confirmez la plaque signalétique d'origine et la documentation du produit avant de commander. Les fonctions disponibles du 4400 dépendent également de la configuration sélectionnée.

Les transmetteurs de position Fisher sont utilisés là où un retour de position de vanne est nécessaire pour la surveillance, la maintenance ou le contrôle de processus.

Les domaines d'application typiques comprennent :

• Traitement du pétrole et du gaz

• Usines pétrochimiques et chimiques

• Production d'énergie

• Traitement de l'eau et des eaux usées

• Contrôle de processus industriels

• Applications de vannes d'isolement critiques

• Systèmes de surveillance automatisée des vannes

Le FIELDVUE 4400 peut être utilisé avec des vannes rotatives et à tige coulissante. Il peut également être appliqué à d'autres équipements, y compris les évents et les registres, lorsque l'installation est compatible.

Vérifiez le câblage de l'instrument, la boucle de signal et l'agencement de retour mécanique ou magnétique. Pour les anciens modèles 4210 et 4211, inspectez le couplage du potentiomètre et les composants mécaniques associés.

Vérifiez le montage, la plage de déplacement et le calibrage. Un mauvais alignement mécanique ou un agencement de retour inadapté peut entraîner une différence entre la position signalée et la position réelle de la vanne.

Confirmez si le modèle installé inclut l'alarme de fin de course ou la fonction de commutateur requise. Vérifiez le câblage et la configuration du commutateur avant de remplacer l'instrument complet.

Les anciens instruments peuvent utiliser un agencement de montage ou un mécanisme de retour différent de celui du 4400. Confirmez le déplacement de la vanne, le kit de montage, le signal de sortie et les fonctions requises avant de sélectionner un remplacement.

Le 4400 fournit des informations de diagnostic telles que le nombre de cycles, l'accumulation de déplacement, le temps de maintien et le temps d'ouverture ou de fermeture. Ces capacités ne doivent pas être considérées comme disponibles sur les anciens instruments 4210 ou 4211.

Le FIELDVUE 4400 est la direction de remplacement recommandée pour la plupart des transmetteurs de position Fisher de la série 4200, y compris les familles 4210 et 4211. La configuration de remplacement exacte doit toujours être vérifiée.

• Fisher 4210 : Retiré pour la plupart des commandes. Envisagez le FIELDVUE 4400 pour le remplacement après vérification de l'installation.

• Fisher 4211 : Pris en charge pour les commandes nucléaires uniquement dans le cadre du statut de cycle de vie publié. Consultez le canal de produits nucléaires approprié le cas échéant ; pour d'autres projets de remplacement, évaluez le FIELDVUE 4400.

• Fisher FIELDVUE 4400 : L'option de remplacement actuelle pour les applications compatibles nécessitant un retour de position et des fonctions de diagnostic supplémentaires.

Avant de commander, confirmez le modèle existant, l'agencement de montage, le déplacement de la vanne, les exigences de signal, les exigences de fin de course et la classification pour zones dangereuses.

Nous pouvons vous aider à identifier le modèle requis à partir de la plaque signalétique, des photos de l'instrument existant ou des informations sur l'équipement.

Pour les anciens transmetteurs de position Fisher, nous nous concentrons sur la vérification de l'installation et des fonctions requises avant de recommander un remplacement.

Notre gamme de produits couvre les positionneurs de vannes, les transmetteurs de position, les vannes de régulation, les actionneurs et l'instrumentation de processus connexe.

Nous prenons en charge les devis de produits, la confirmation de configuration, la coordination des commandes et les arrangements de livraison internationaux.

Nous recommandons de confirmer le modèle, la sortie, le montage et les fonctions optionnelles avant de passer une commande, en particulier pour les instruments hérités.

La disponibilité varie selon le modèle et la configuration.

Le Fisher 4210 est retiré pour la plupart des commandes, tandis que le 4211 a un statut de commande nucléaire restreint. La disponibilité des unités restantes, des pièces de rechange et du support doit être confirmée individuellement.

Le FIELDVUE 4400 est la direction de remplacement recommandée pour la plupart des applications compatibles. Sa disponibilité et son délai de livraison dépendent de la configuration sélectionnée et de la quantité commandée.

Veuillez fournir le numéro de modèle et la quantité requise pour vérifier les options d'approvisionnement actuelles.

Pour les demandes de remplacement, veuillez fournir une photo claire de la plaque signalétique et des photos de l'instrument existant et de l'agencement de montage.
