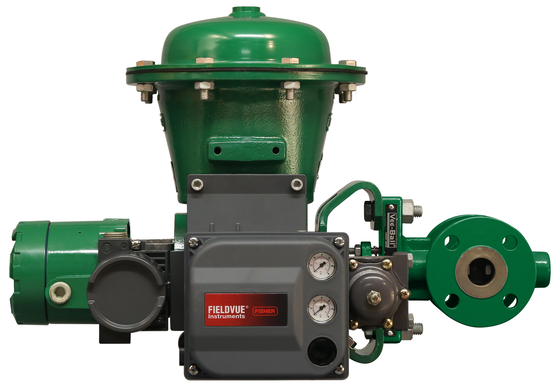

Transmetteur de position de vanne numérique FIELDVUE 4400 de Fisher avec détection sans contact, capacité SIL 2 et communication HART 7

Le Transmetteur de position numérique FIELDVUE 4400 de Fisher fournit un retour de position pour les vannes rotatives et à tige coulissante, les évents, les registres et autres équipements mobiles. Il est conçu pour les applications où les opérateurs ont besoin d'une indication claire de la position de l'équipement, ainsi que d'informations de diagnostic supplémentaires.

Contrairement à l'ancienne série Fisher 4200, qui utilise une détection par potentiomètre couplée mécaniquement, le 4400 utilise un arrangement de détection sans contact avec un réseau d'aimants. Cette conception réduit la dépendance à l'égard des liaisons mécaniques pour la mesure de position.

Le 4400 fournit un retour de position 4–20 mA et prend en charge la communication HART 7. Ses fonctions de diagnostic comprennent le comptage de cycles, le temps d'ouverture et de fermeture, l'accumulation de course, le temps de maintien, la position actuelle et le temps de course.

Pour les usines qui maintiennent d'anciens instruments Fisher 4210 ou 4211, le 4400 est la direction de remplacement recommandée pour la plupart des applications. Avant de commander, confirmez le kit de montage, la course de la vanne, les exigences de sortie et toutes les fonctions de fin de course requises.

Le code modèle sélectionné, les approbations, les accessoires de montage et la configuration de l'interrupteur doivent être confirmés par rapport aux exigences de l'application.

Retour de position pour les vannes de procédé et d'isolement compatibles.

Surveillance de la position des vannes dans les équipements de procédé, y compris les applications où un retour fiable est important pour les décisions d'exploitation.

Surveillance de la position des vannes de commande et d'isolement compatibles dans les systèmes de centrales électriques.

Le 4400 peut fournir un retour de position continu et des informations de diagnostic pour les applications qui nécessitent plus d'informations qu'une simple indication ouverte/fermée.

Intégration avec les systèmes de commande et de surveillance à l'aide d'arrangements 4–20 mA et HART compatibles.

Vérifiez le câblage de la boucle, les conditions d'alimentation, la configuration de l'instrument et l'entrée du système de commande. Confirmez que le câblage respecte les exigences de la version sélectionnée.

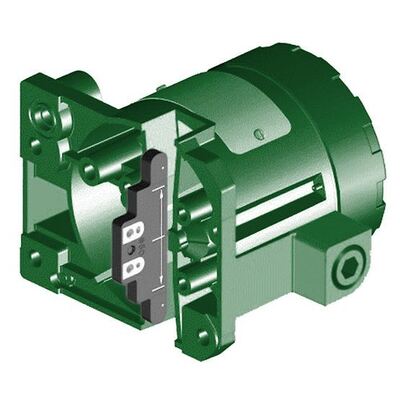

Inspectez le réseau d'aimants, l'arrangement de montage et le calibrage. Un montage incorrect ou une inadéquation entre l'ensemble de retour et la course de la vanne peuvent affecter la mesure de position.

Confirmez que la boucle répond aux exigences d'impédance HART et que les paramètres du système hôte et de l'instrument sont compatibles. Vérifiez le câblage et la configuration de communication avant de remplacer le transmetteur.

Confirmez que l'instrument inclut la configuration d'interrupteur requise. Vérifiez les points de déclenchement configurés, l'alimentation et le câblage externe.

Vérifiez le kit de montage et la sélection du réseau de retour pour le type et la course de la vanne. Un remplacement ne doit pas être supposé correspondre simplement parce que l'ancien instrument porte un numéro de modèle Fisher.

Le FIELDVUE 4400 est la direction de remplacement recommandée pour la plupart des transmetteurs de position de la série Fisher 4200.

Fisher 4210 : Le 4210 est un transmetteur de position électronique hérité. Évaluez le 4400 après avoir vérifié les exigences de montage et de signal existantes.

Fisher 4211 : Le 4211 a un statut de cycle de vie restreint pour les commandes nucléaires. Les décisions de remplacement doivent tenir compte des exigences réglementaires et d'approvisionnement de l'application.

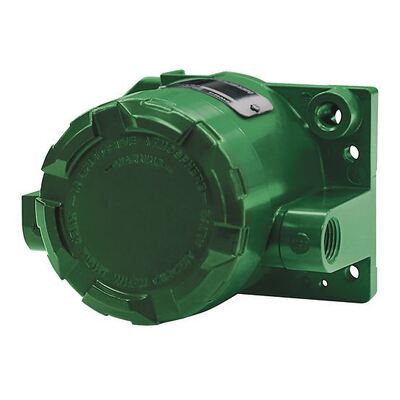

Fisher FIELDVUE 4400 : Un transmetteur de position numérique avec détection sans contact, sortie 4–20 mA, communication HART 7 et capacités de diagnostic supplémentaires.

Un examen approprié du remplacement devrait couvrir :

• Modèle existant et code produit complet

• Course et type de mouvement de la vanne

• Kit de montage et réseau d'aimants

• Exigences de sortie et de communication

• Fonctions de fin de course

• Classification des zones dangereuses

• Approbations requises

• Compatibilité du système de commande

Nous pouvons examiner le modèle existant et les informations d'installation pour aider à identifier la configuration de remplacement appropriée.

Nous recommandons de vérifier les exigences de sortie, de kit de montage, de réseau de retour et d'interrupteur avant le devis.

Nous fournissons des positionneurs de vannes, des transmetteurs de position, des vannes de régulation, des actionneurs et des instruments industriels connexes.

Nous soutenons les acheteurs étrangers avec des devis, la coordination des produits et les arrangements de livraison.

Pour une demande de remplacement, nous nous concentrons sur les détails qui affectent la compatibilité plutôt que de nous fier uniquement au nom du modèle.

La disponibilité dépend de la configuration 4400 commandée, des accessoires de montage, des approbations et de la quantité.

Les unités standard et spécialement configurées peuvent avoir des calendriers de livraison différents. Le stock actuel et le délai estimé doivent être confirmés avant l'achat.

Pour les exigences des anciens modèles 4210 et 4211, la disponibilité est soumise à leurs restrictions de cycle de vie publiées et aux circonstances exactes d'approvisionnement.

Produit : Transmetteur de position numérique FIELDVUE 4400 de Fisher

Modèle :
4400

Quantité :
Quantité requise

Modèle existant :
4210 / 4211 / autre

Type de vanne :
Rotative / à tige coulissante / autre

Course de la vanne :
Course ou rotation requise

Kit de montage :
Détails du kit existant, si connus

Sortie :
4–20 mA

Communication :
HART 7 requis / autre

Fin de course :
Requis / non requis

Approbations :
Approbations requises pour zones dangereuses ou de sécurité

Application :
Industrie et conditions de service

Destination :
Pays / ville

Livraison requise :
Date de livraison cible

Veuillez fournir la plaque signalétique de l'instrument existant, les informations sur la vanne et les photos de montage pour aider à confirmer la configuration correcte.
