Tissin TS900 Positionneur de soupape intelligent HART Communication Pipeline de gaz pétrolier chimique résistant à l'explosion

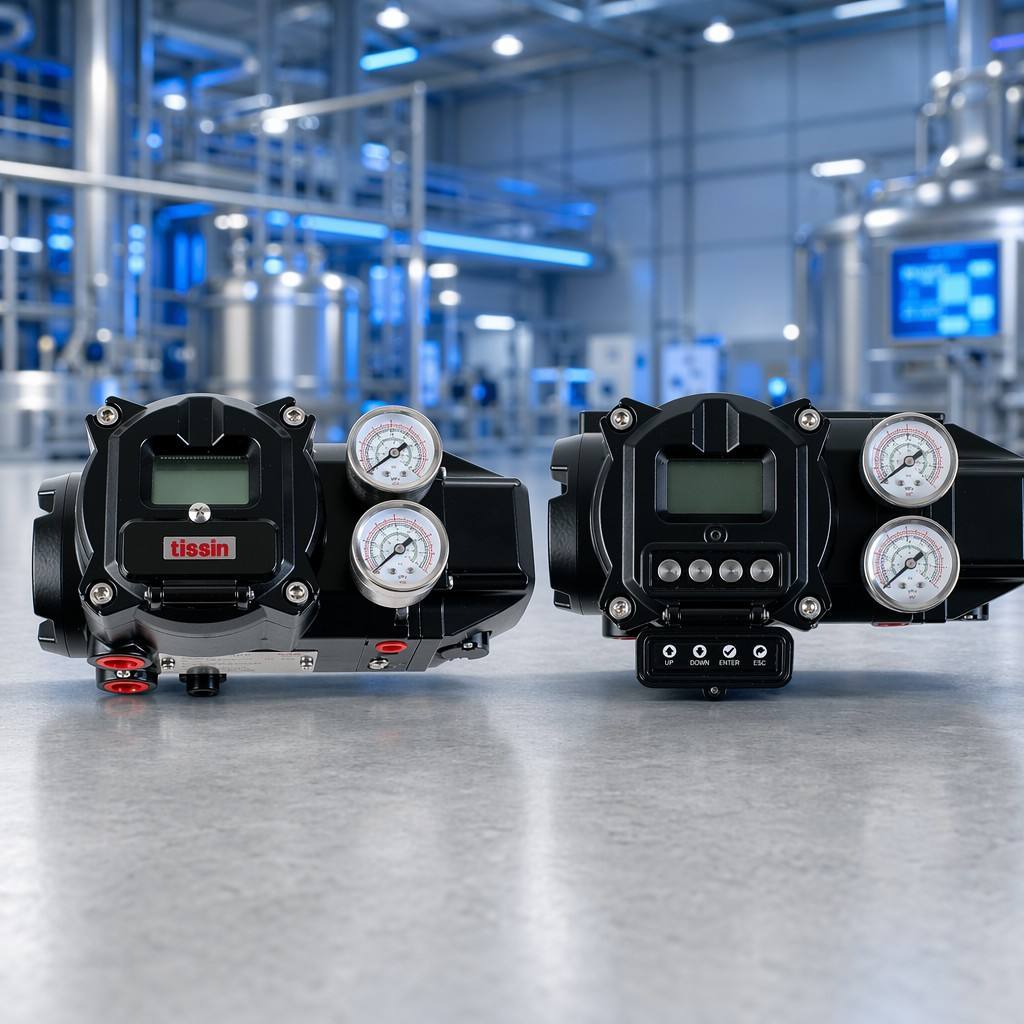

Le positionneur de vanne intelligent série TS900 de Tissin est un dispositif d'automatisation industrielle de qualité supérieure conçu pour un contrôle précis de la course des vannes en réponse à un signal d'entrée de 4 à 20 mA provenant d'un panneau de commande, d'un DCS ou d'un calibrateur. En tant que modèle phare de la gamme de positionneurs Tissin, le TS900 combine une technologie de contrôle numérique avancée avec une construction robuste antidéflagrante Ex db IIC, offrant une fiabilité exceptionnelle dans les environnements de processus les plus exigeants et les plus dangereux.

Disponible en configurations linéaires et rotatives, le TS900 s'adapte à des plages de course de 10 à 150 mm pour les vannes linéaires et de 0 à 90 degrés pour les actionneurs rotatifs. Son écran LCD intuitif avec interface de commande locale à quatre boutons permet aux opérateurs d'effectuer un calibrage automatique rapide, des tests de course partielle et un changement de mode directement sur l'appareil sans outils externes. La communication HART en option permet une intégration transparente dans les architectures d'usines intelligentes modernes pour la surveillance et les diagnostics à distance.

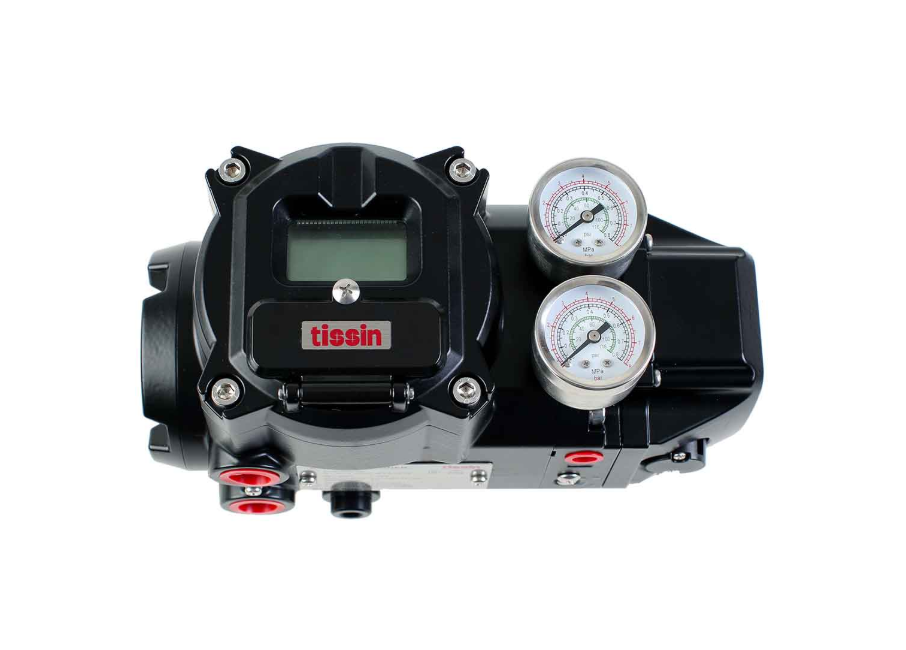

Construite avec un boîtier robuste en aluminium moulé sous pression et classé IP66, la série TS900 résiste aux conditions industrielles difficiles, notamment aux vibrations élevées, aux températures extrêmes et aux atmosphères corrosives. Qu'il soit déployé dans le traitement chimique, la production pétrolière et gazière, la production d'électricité ou le traitement de l'eau, le TS900 offre la précision, la sécurité et la fiabilité à long terme qu'exigent les applications de processus critiques.

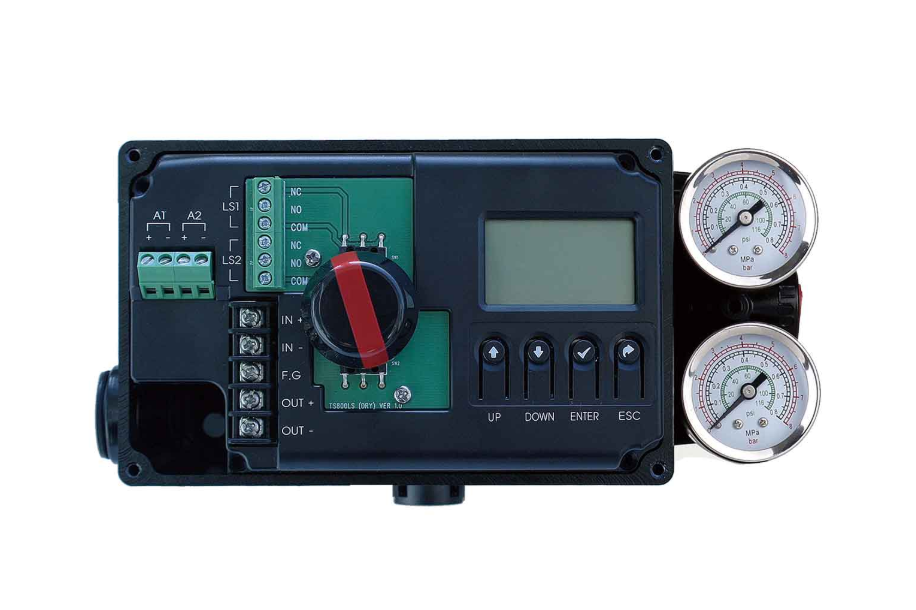

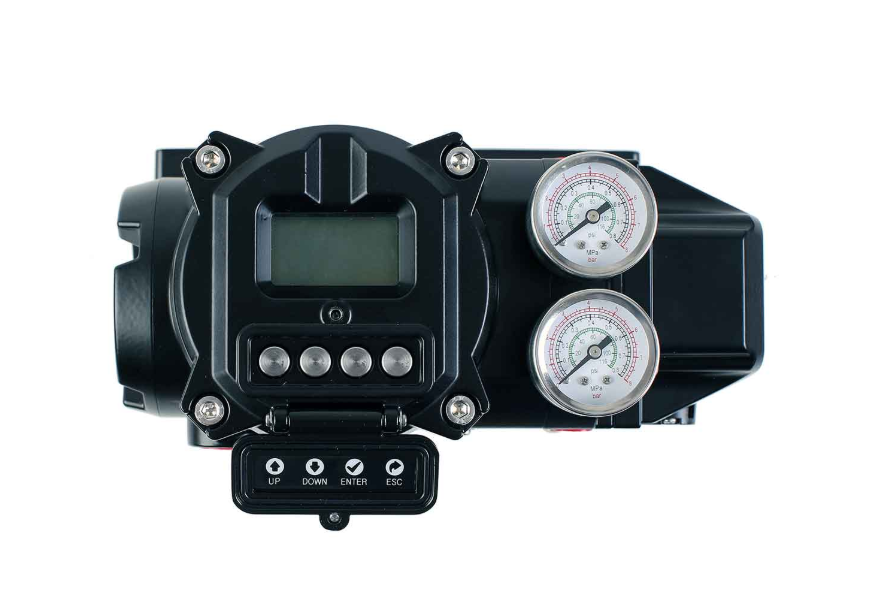

• Écran LCD avec commande locale à 4 boutons pour une utilisation intuitive sur site
• L'étalonnage automatique rapide et facile minimise les temps d'arrêt liés à la mise en service
• Test de course partielle (PST) et fonction d'alarme pour la conformité du système de sécurité
• Modes de fonctionnement automatique et manuel pour des stratégies de contrôle de processus flexibles
• La conception modulaire des composants internes simplifie la maintenance et réduit les coûts de service
• Boîtier classé IP66 et NEMA 4X pour des performances fiables dans les environnements difficiles
• La vanne pilote à grand débit améliore la vitesse et la précision de réponse du contrôle de la vanne
• Forte résistance aux vibrations et aux chocs pour les installations exigeantes
• Antidéflagrant Ex db IIC T5/T6 certifié pour les applications en zones dangereuses
• Communication HART en option pour l'intégration d'installations intelligentes et les diagnostics à distance
• En option, 2 interrupteurs de fin de course et sortie de retour d'émetteur
• Large plage de températures de fonctionnement de -30°C à 85°C en standard et de -40°C à 85°C en variante basse température
• Compatibilité de la qualité de l'air ISO 8573-1 classe 3 pour les systèmes d'air d'instrument propre

Le positionneur de vanne intelligent Tissin série TS900 est spécialement conçu pour le contrôle des processus industriels critiques dans un large éventail de secteurs :

• Usines chimiques et pétrochimiques nécessitant un équipement antidéflagrant pour les zones dangereuses de zone 1 et de zone 2
• Production de pétrole et de gaz en amont, pipelines intermédiaires et opérations de raffinage en aval
• Installations de production d'électricité, notamment les centrales thermiques, nucléaires, à cycle combiné et de cogénération
• Terminaux de traitement et de stockage de gaz naturel liquéfié (GNL)
• Systèmes de traitement de l'eau et des eaux usées pour les applications municipales, industrielles et de dessalement
• Fabrication pharmaceutique avec des exigences strictes en matière de précision des processus et de salles blanches
• Aciéries et usines de transformation des métaux soumises à des environnements à haute température et à fortes vibrations
• Lignes de production de pâtes et papiers nécessitant des composants d'automatisation résistant à la corrosion
• Plateformes marines et offshore exposées aux brouillards salins et aux conditions météorologiques extrêmes
• Installations de production et de manutention d'hydrogène où la certification antidéflagrante est essentielle
• Transformation des aliments et des boissons avec des exigences de contrôle des processus hygiéniques
• Automatisation industrielle générale où le positionnement précis des vannes et le respect des normes de sécurité sont essentiels

R : Le TS900 est le modèle phare doté de la certification antidéflagrante Ex db IIC, ce qui le rend adapté aux zones dangereuses de zone 1. Le TS800 est doté d'une protection Ex ia IIC à sécurité intrinsèque pour les applications en zone 0 et en zone 1. Le TS900 a également une construction plus lourde et plus robuste à 7,7 lb contre 4,8 lb pour le TS800, offrant une durabilité améliorée dans les environnements extrêmes.

R : Le TS900 est disponible en configuration linéaire pour des plages de course de 10 à 150 mm et en configuration rotative pour une rotation de 0 à 90 degrés. Les deux partagent des spécifications électroniques et pneumatiques identiques.

R : Oui, la communication HART est disponible en option pour la communication numérique bidirectionnelle, permettant l'intégration de la configuration à distance, des diagnostics et de la maintenance prédictive dans les systèmes d'usines intelligentes.

R : Oui, la série TS900 est certifiée SIL 2, ce qui la rend adaptée aux systèmes instrumentés de sécurité (SIS) où des tests de course partielle et des fonctions d'alarme sont nécessaires pour la conformité en matière de sécurité fonctionnelle.

R : Le TS900 nécessite de l'air instrument conforme aux normes de qualité ISO 8573-1 classe 3. Cela garantit une alimentation en air propre et sec qui empêche la contamination interne et maintient une précision de positionnement constante tout au long de la durée de vie du produit.

R : Oui. Le boîtier classé IP66 et NEMA 4X offre une protection complète contre la pénétration de poussière et les puissants jets d'eau, ce qui rend le TS900 adapté à une installation extérieure dans la plupart des conditions environnementales. La large plage de températures ambiantes de -40°C à 85°C s'adapte aux zones climatiques extrêmes.

R : Les accessoires en option incluent un retour d'émetteur 4-20 mA, 2 interrupteurs de fin de course mécaniques de fin de course, un module de communication HART, des supports de montage pour différents types d'actionneurs et une gamme de pièces de rechange, notamment des ensembles de jauges, des vannes pilotes et des modules de retour.

R : La protection Ex db (ignifugée) contient toute explosion interne à l'intérieur du boîtier et empêche la propagation des flammes vers l'atmosphère externe. Cela permet des circuits de puissance plus élevée et est préféré pour les installations où les barrières de sécurité intrinsèques ne sont pas pratiques. Ex ia limite l'énergie pour empêcher complètement l'inflammation, adapté aux zones de zone 0 mais avec des limitations de puissance sur les circuits connectés.
