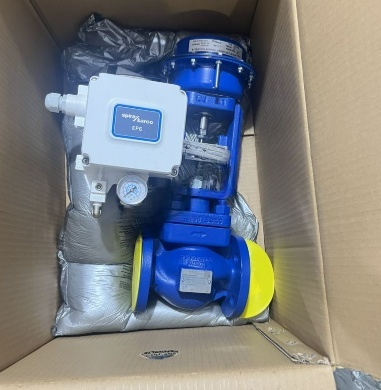

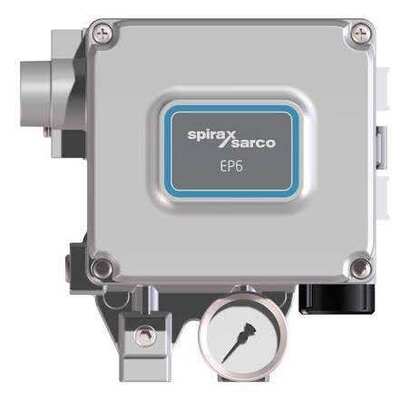

Spirax Sarco EP6SLS1-A positionneur électro-pneumatique
Vue d'ensemble du produit
Le Spirax Sarco EP6SLS1-A est un positionneur électro-pneumatique fiable qui convertit un signal de commande de 4 à 20 mA en une sortie pneumatique précise pour un positionnement précis des vannes.Conçus pour les actionneurs linéaires à action simple conformes à la norme NAMUR, il assure une proportionnalité exacte entre le signal d'entrée et la course de la vanne, avec un boîtier en aluminium moulé sous pression adapté à l'installation en extérieur.
Caractéristiques
- Conception alimentée par boucle à deux fils nécessitant uniquement le signal de 4 à 20 mA.
- Contrôle de haute précision avec faible hystérésis et bonne répétabilité.
- Mesure de pression intégrée (standard sur de nombreuses configurations) pour surveiller la pression de l'air de sortie.
- Emballage en aluminium résistant aux intempéries pour une utilisation en extérieur fiable.
- Facilité de montage sur les actionneurs linéaires avec des kits optionnels (par exemple, série EY).
- Action réglable pour une réponse directe ou inverse au signal.
- Faible consommation d'air en état d'équilibre pour un fonctionnement efficace.
Spécifications techniques
| Signal d'entrée |
4 à 20 mA (amplitude minimale de la plage divisée 8 mA) |
| Impédance |
Maximum 250 ± 15 Ω |
| Alimentation en air |
1.4 à 7.0 bar (régulation de 5 à 10 psi au-dessus de la portée des ressorts de l'actionneur) |
| Qualité de l'air |
La norme ISO 8573-1:2010 classe 3:3:2 |
| Pression de sortie |
0 à 100% de la pression d'alimentation |
| Traction de l'actionneur (linéaire) |
20 à 150 mm |
| Les actions |
Ventilation à action simple / défaillance |
| Température de fonctionnement |
Standard de -20 °C à +70 °C |
| Flux d'air |
80 LPM @ 1,4 bar |
| Consommation d'air à l'état d'équilibre |
2.4 LPM @ 1,4 bar |
| Connexions aériennes |
1⁄4 " NPT féminin |
| Connexions électriques |
M20 glande de câble, bornes pour conducteurs de 0,5 à 2,5 mm2 |
| Sensitivité |
± 0,2% F.S. (action unique) |
| Hystérésis |
± 1% F.S. |
| Linearité |
± 1% F.S. (action unique) |
| Répétabilité |
± 0,5% F.S. |
| Niveau de protection |
Résistance à la corrosion |
| Matériel de logement |
Aluminium moulé sous pression (peinture anti-corrosive RAL9016) |
| Poids de transport |
Approximativement 2,8 kg (positionneur uniquement; kit de montage supplémentaire) |
Applications
Il est bien adapté à la régulation de contrôle des vannes de commande pneumatiques dans les systèmes de vapeur, les circuits de chauffage, les lignes de procédés et les installations industrielles, en particulier avec les actionneurs Spirax Sarco tels que PN9000, TN2000,ou la série PNS où un positionnement précis améliore l'efficacité et la réponse.
Questions fréquentes
Q: Avec quels actionneurs fonctionne-t-il?
R: Tout actionneur pneumatique linéaire ou rotatif compatible avec NAMUR; course linéaire de 20 à 150 mm.
Q: Est-ce qu'il est alimenté par boucle?
R: Oui, deux fils, alimentés directement par le signal 4-20 mA.
Q: Peut-il être utilisé à l'extérieur?
R: Oui, avec protection IP66 et boîtier en aluminium traité.
Q: Quelle est la demande d'approvisionnement en air?
A: L'air propre et sec est de 1,4 à 7 bar selon la norme ISO 8573-1:2010, classe 3:3:2.
Q: Est-ce qu'il est équipé d'une jauge?
R: Les modèles standard sont souvent équipés d'une jauge de pression d'approvisionnement/de sortie.
Nous contacter
Notre équipe peut vous aider avec la sélection du kit de montage, le dimensionnement ou la disponibilité.
Produits connexes
Considérez la version rotative EP6 (EPR) pour les actionneurs à quart de tour, ou associé aux actionneurs pneumatiques de la série Spirax Sarco PN9000 pour les ensembles complets.
