Vue d'ensemble du produit

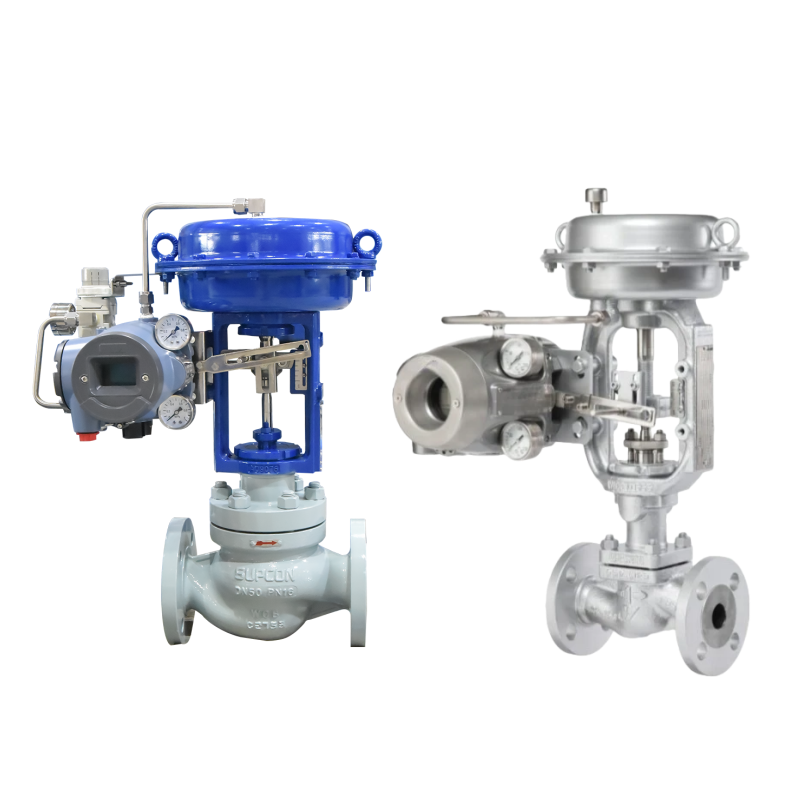

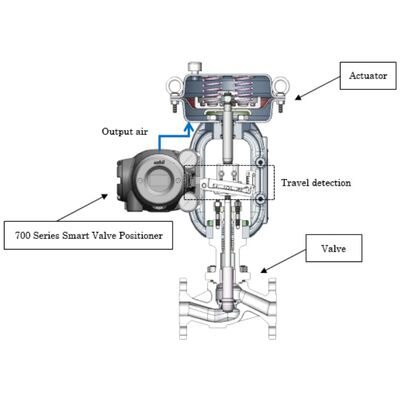

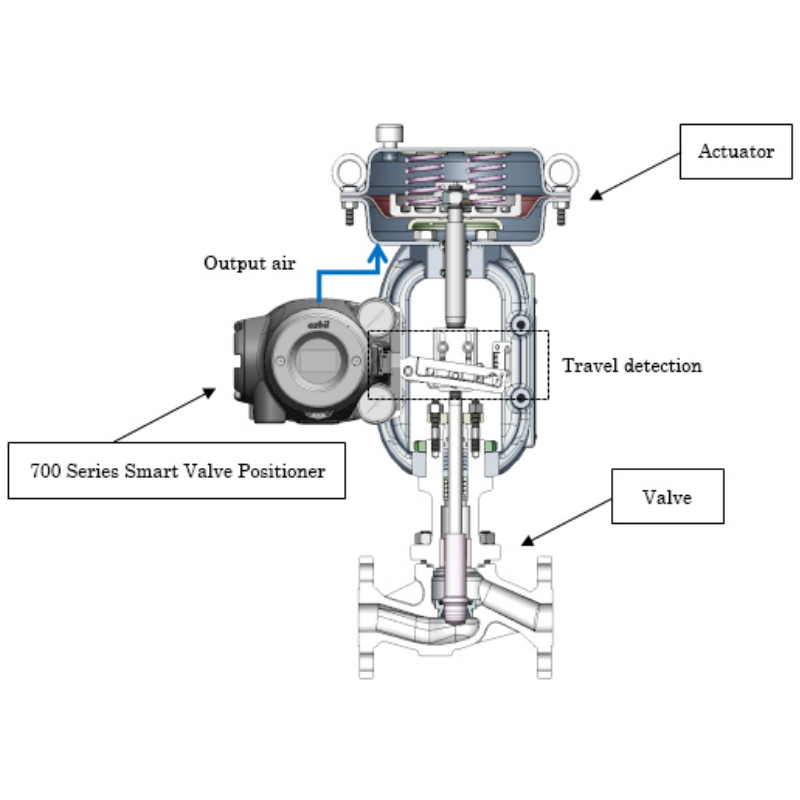

Le...Le dispositif de positionnement des soupapes intelligentes Azbil AVP700 série 700est un positionneur électro-pneumatique avancé conçu pour contrôler les actionneurs linéaires et rotatifs des vannes de commande industrielles. Avec des capteurs de pression intégrés et des fonctions de diagnostic avancées,AVP700 assure non seulement un positionnement précis des vannes, mais permet également une maintenance prédictive et une sécurité et une stabilité améliorées du processusCompatible avec les vannes de n'importe quel fabricant, AVP700 prend en charge les protocoles de communication modernes, y compris HART ou FOUNDATION Fieldbus, ce qui en fait une solution flexible pour les usines mondiales.
Principales caractéristiques
- Des capteurs de pression intégrés pour un diagnostic amélioré des valves et une surveillance de l'état de santé.
- Prend en charge à la fois les actionneurs linéaires et rotatifs (à action simple ou double).
- Communication flexible: 4 ̊20 mA + HART (modèles AVP701 / AVP702) ou FOUNDATION Fieldbus (modèle AVP703).
- Auto-configuration (étalonnage automatique) pour une mise en service facile et une configuration rapide.
- Analyse de la signature de la vanne et test de réponse par étapes pour détecter les problèmes de performance de la vanne.

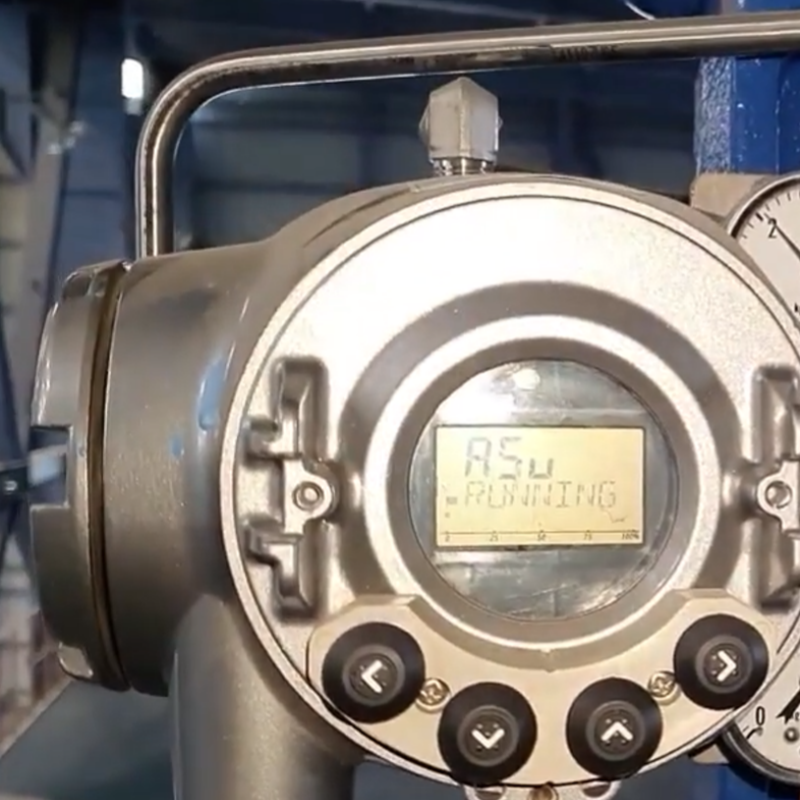

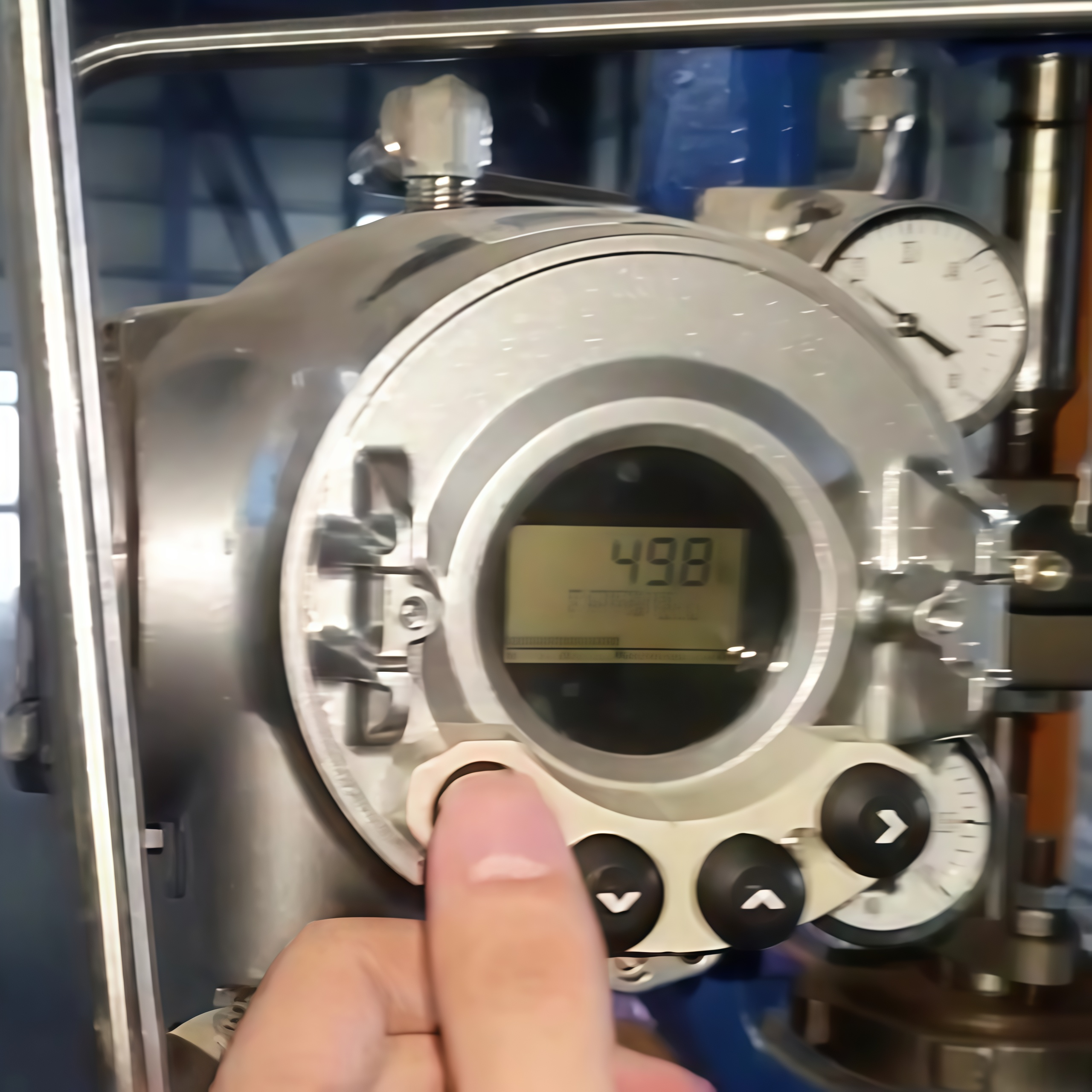

- L'interface utilisateur locale (LUI) avec affichage et boutons peut être utilisée même dans des environnements résistants aux explosions.
- Caractéristique de sortie flexible: linéaire, pourcentage égal, ouverture rapide ou courbe personnalisée de 21 segments.
- Large plage de température ambiante et boîtier robuste pour les conditions industrielles.
Spécifications techniques
| Paramètre |
Spécification |
| Modèles |
AVP701 (HART + retour de voyage) / AVP702 (HART) / AVP703 (FONDATION Fieldbus) |
| Signal d'entrée |
4 ′20 mA de courant continu (étendue minimale de 4 mA pouvant être configurée pour une plage divisée) |
| Pression de l'air d'alimentation |
Le produit doit être présenté à l'écran de l'appareil |
| Distance de déplacement de la tige (linéaire) |
14.3 à 100 mm (angle de levier de ±4° à ±20°) |
| Caractéristiques de sortie |
Légère, pourcentage égal, ouverture rapide ou courbe personnalisée de 21 segments |
| Précision |
±1,0% F.S. (±2,5% F.S. pour les sorties personnalisées) |
| Consommation d'air de sortie |
Unité d'action: jusqu'à 4,8 L/min; double action: jusqu'à 8 L/min (varient en fonction de la pression d'alimentation) |
| Réservoir / protection |
IP66, variantes résistantes aux explosions ou intrinsèquement sûres disponibles (ATEX / IECEx / FM / autres) |
| Température de fonctionnement |
-40 °C à +80 °C (plage de température dépendant de la variante) |
| Montage |
Norme de montage NAMUR / CEI; prend en charge les actionneurs linéaires et rotatifs |
| Diagnostique |
Signature de la vanne, test de réponse par étape, surveillance de la pression d'alimentation/de sortie, transmission des données sur l'état de la vanne |
Applications
- Raffinage du pétrole et du gaz, usines pétrochimiques contrôle des vannes de processus critiques
- Centres de production d'électricité Ventilateurs de commande de vapeur, d'alimentation en eau et de chaudière
- Traitement chimique médias agressifs, demande élevée en matière de sécurité et de diagnostic
- Traitement de l'eau et des eaux usées - contrôle précis du débit et du niveau
- Pâte et papier, aliments et boissons, industries de traitement général nécessitant une automatisation et un diagnostic fiables des vannes
Questions fréquentes
Q1: Quels protocoles de communication AVP700 prend en charge?
A1: les modèles AVP701 et AVP702 prennent en charge la communication HART; AVP703 prend en charge le bus de terrain FOUNDATION.
Q2: L'AVP700 peut-il fonctionner à la fois avec des actionneurs linéaires et rotatifs?
R2: Oui, le positionneur prend en charge à la fois des actionneurs linéaires et rotatifs (à action simple ou double) selon les configurations de montage standard.
Q3: Quelles fonctionnalités de diagnostic sont intégrées?
R3: Les capteurs de pression intégrés surveillent la pression d'entrée et de sortie; l'analyse de la signature de la vanne et le test de réponse par étapes permettent de détecter l'usure ou le dysfonctionnement de la vanne.
Q4: Est-ce qu'il est résistant à l'explosion?
R4: Oui, des variantes résistantes aux explosions et intrinsèquement sûres sont disponibles avec des certifications ATEX, IECEx, FM, etc.
Q5: Comment s'effectue l'étalonnage?
A5: AVP700 offre une configuration automatique (étalonnage automatique) pour une configuration facile.
