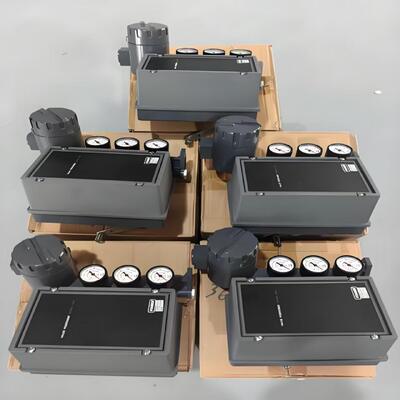

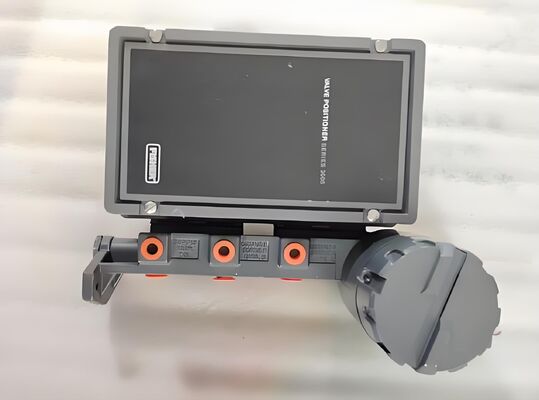

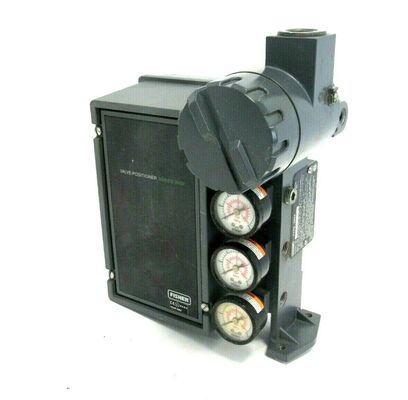

Régulateur de position de vanne électropneumatique Fisher 3620J avec vanne de dérivation intégrée et conception à équilibrage de force pour un contrôle précis 4-20 mA CC

Vue d'ensemble du produit

Le positionneur de vanne électropneumatique Fisher 3620J est un instrument éprouvé sur le terrain, basé sur l'équilibre des forces, conçu pour positionner les vannes de régulation à tige coulissante à actionneur à membrane à l'aide d'un signal d'entrée électrique 4-20 mA CC. Il convertit le signal de commande électrique en une pression de sortie pneumatique proportionnelle à l'actionneur, garantissant un positionnement précis et répétable de la vanne pour les services de régulation et de tout ou rien. Le 3620J utilise un mécanisme de buse/volet et de relais, ainsi qu'un module convertisseur I/P intégré, offrant une réponse rapide et une stabilité à haute fréquence. Sa construction compacte et robuste permet un montage dans n'importe quelle position et offre une excellente résistance aux vibrations, ce qui est essentiel pour des performances fiables dans les environnements industriels difficiles. Le positionneur est doté d'une vanne de dérivation intégrée qui permet le fonctionnement manuel de la vanne pendant la maintenance sans retirer l'instrument du service. Les réglages de zéro et de pleine échelle sont accessibles pour un étalonnage facile, et l'action peut être inversée sur le terrain entre directe et inverse sans pièces supplémentaires. Le 3620J est compatible avec une large gamme d'actionneurs pneumatiques Fisher et tiers conformes aux interfaces de montage standard. Comme la section pneumatique reste éprouvée sur le terrain et simple, la maintenance et le dépannage sont faciles pour les techniciens d'instrumentation.

Le boîtier est une caisse en aluminium moulé sous pression avec une finition résistante à la corrosion, offrant une protection IP54 en standard. La plage de pression d'alimentation est jusqu'à 100 psi (6,9 bar) et la pression de sortie peut atteindre 95 % de l'alimentation. La consommation d'air à l'état stable est faible, contribuant à l'efficacité énergétique. La plage de température de fonctionnement est de -40 à +71 °C (-40 à +160 °F). Le 3620J est certifié ATEX, CSA et FM pour les installations en zones dangereuses, avec des versions intrinsèquement sûres et antidéflagrantes disponibles. Les industries typiques comprennent le pétrole et le gaz, le traitement chimique, le raffinage, la production d'énergie, le traitement de l'eau et le contrôle des processus industriels généraux. La combinaison de la fiabilité de l'équilibre des forces, de la dérivation intégrée, de l'entrée électropneumatique et de la large couverture de certification fait du 3620J un choix fiable pour l'automatisation des vannes, en particulier dans les applications où un positionneur électropneumatique éprouvé et simple est préféré.

Spécifications techniques

Industrie d'application

1. Traitement du pétrole et du gaz

2. Usines chimiques et pétrochimiques

3. Production d'énergie

4. Traitement de l'eau et des eaux usées

5. Papeteries

6. Raffinage et régulation de pression de pipelines

7. Fabrication pharmaceutique

8. Contrôle des processus industriels généraux

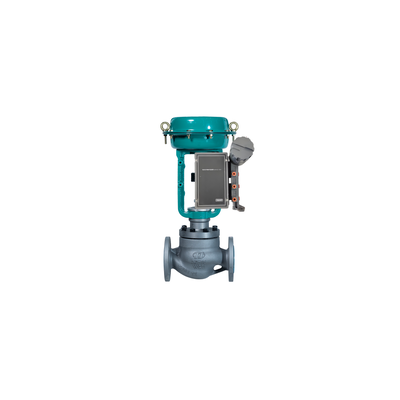

Ces industries nécessitent un positionnement précis des vannes et un fonctionnement fiable dans des environnements exigeants. Le 3620J est particulièrement adapté aux services de régulation sur les vannes à tige coulissante à actionneur à membrane, où sa conception à équilibre des forces et son insensibilité aux vibrations garantissent un contrôle stable. La vanne de dérivation intégrée simplifie la maintenance en permettant un fonctionnement manuel sans retirer le positionneur du service. Avec son large portefeuille de certifications, le 3620J peut être déployé dans des zones dangereuses ainsi que dans des emplacements industriels ordinaires. Le positionneur est conçu pour être utilisé avec des actionneurs pneumatiques Fisher et tiers conformes aux interfaces de montage standard.

Problèmes courants

1. Le positionneur ne répond pas au signal d'entrée – vérifier la continuité de la boucle 4-20 mA, vérifier l'impédance d'entrée, confirmer que la pression d'alimentation est adéquate, et inspecter le convertisseur I/P et l'ensemble buse/volet pour toute contamination.

2. La vanne ne se déplace pas lors du changement de consigne – vérifier les connexions pneumatiques et la pression d'alimentation ; confirmer que le signal d'entrée correct atteint l'instrument et que la vanne de dérivation est fermée.

3. Le positionneur oscille ou instable – régler les réglages du relais et de la buse, vérifier que la liaison de retour est sécurisée, et confirmer que l'actionneur n'est pas surdimensionné.

4. Linéarité médiocre ou erreur importante – vérifier la géométrie de la liaison de retour et le réglage de la plage, vérifier les fuites d'air, et inspecter la buse/le volet pour l'usure.

5. Réponse lente – nettoyer le limiteur et la buse, inspecter le relais et le convertisseur I/P, vérifier les fuites, et confirmer que la pression d'alimentation est adéquate.

6. Pression de sortie instable – vérifier la stabilité de la pression d'alimentation en air, inspecter l'espace buse/volet, et vérifier la tension du ressort de retour d'équilibre des forces.

7. L'étalonnage ne se termine pas – le 3620J utilise un étalonnage manuel ; vérifier que la course de la vanne est dans la plage nominale, vérifier la position du levier de retour, et confirmer l'orientation de la buse.

8. Fuites d'air ou chute de pression – inspecter les connexions d'alimentation en air, le relais et les tuyaux de l'actionneur ; vérifier que la pression d'alimentation est jusqu'à 100 psi.

9. Infiltration d'humidité dans le boîtier – inspecter les joints du couvercle, les presse-étoupes et la boîte à bornes ; vérifier l'intégrité IP54 et envisager une mise à niveau IP65 si nécessaire.

10. Fonctionnement erratique dans des environnements à fortes vibrations – vérifier le montage sécurisé, vérifier les connexions lâches de la liaison de retour, et confirmer la position de montage rigide.

Modèles de remplacement

1. Positionneur de vanne pneumatique Fisher 3582

2. Positionneur de vanne électropneumatique Fisher 3610J

3. Positionneur de vanne électropneumatique Fisher 3620J

4. Positionneur de vanne Fisher 3660

5. Positionneur de vanne Fisher 3661

6. Positionneur de vanne numérique Fisher DVC2000

7. Positionneur de vanne numérique Fisher DVC6200

8. Masoneilan SVI II AP

9. Samson 3730-3

10. KOSO EP800

Note de sélection : vérifier la compatibilité de la bride de montage, le type d'actionneur, la plage de course, le type de signal d'entrée, la pression d'alimentation et la protection du boîtier avant de substituer des modèles. Le 3620J convient aux actionneurs à membrane simple effet avec des interfaces de montage standard. Pour la communication numérique et les diagnostics avancés, envisagez une mise à niveau vers la série Fisher DVC.
