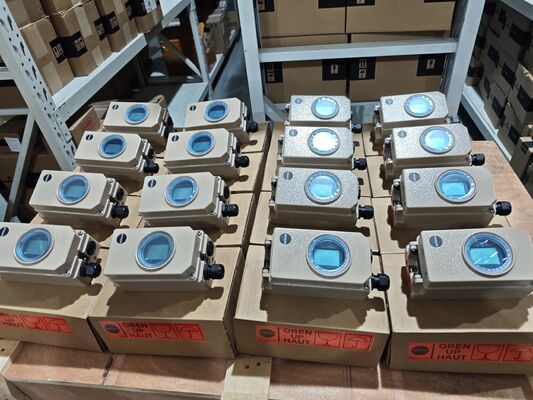

Régulateur de position de vanne HART avec diagnostic de vanne EXPERTplus - Régulateur de position de vanne électropneumatique Samson 3730-3

Vue d'ensemble du produit

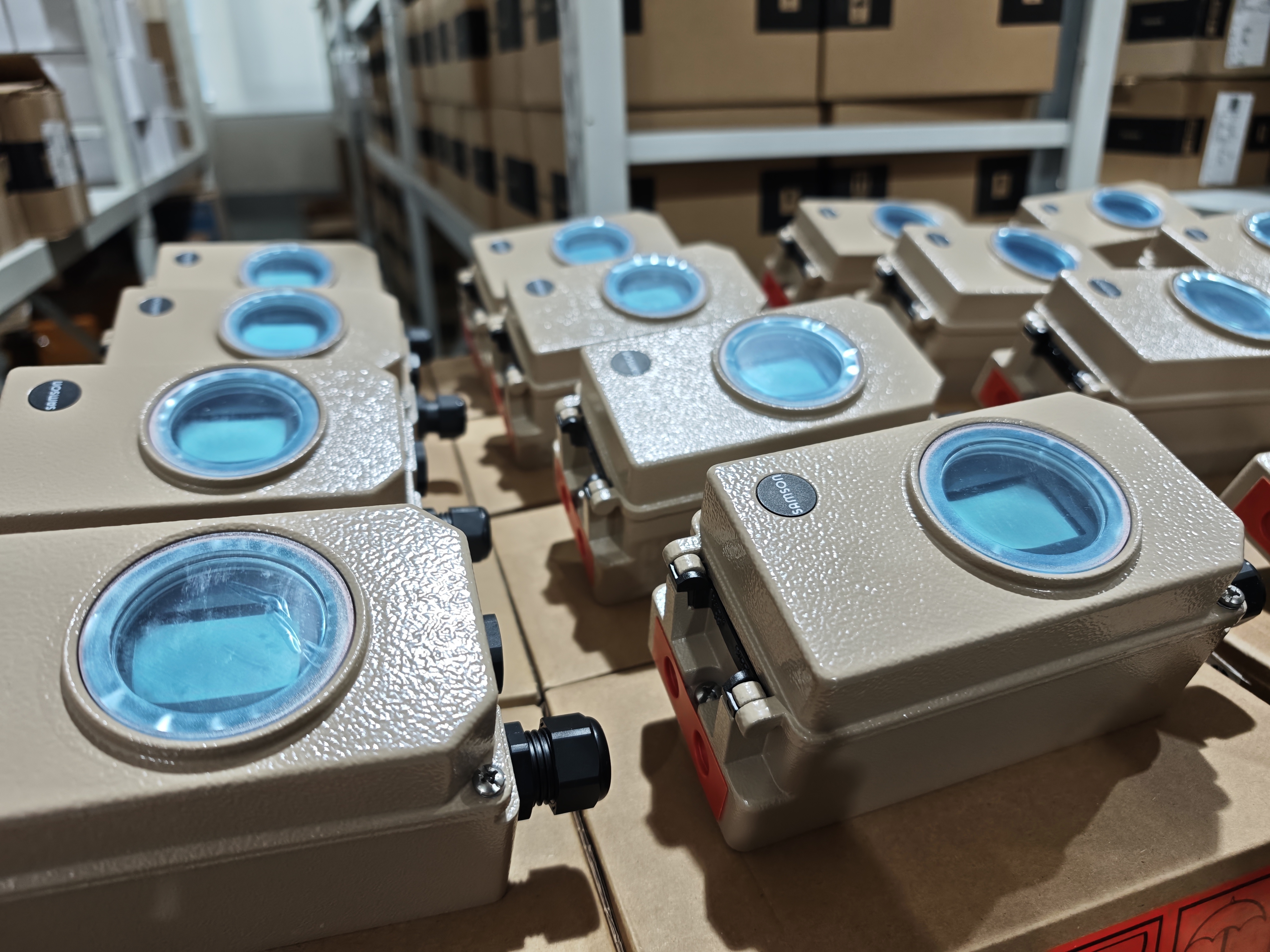

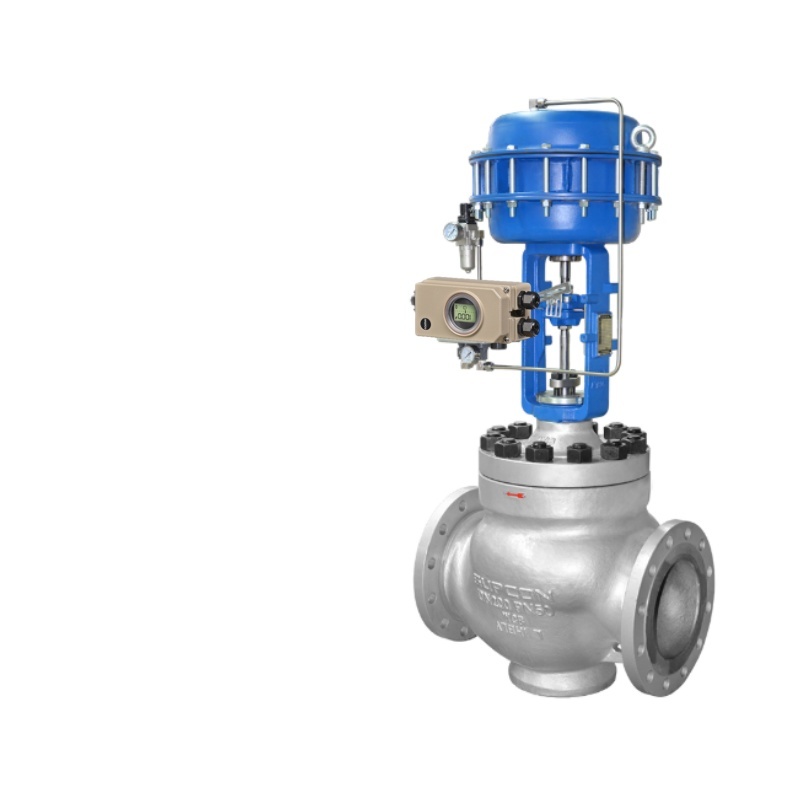

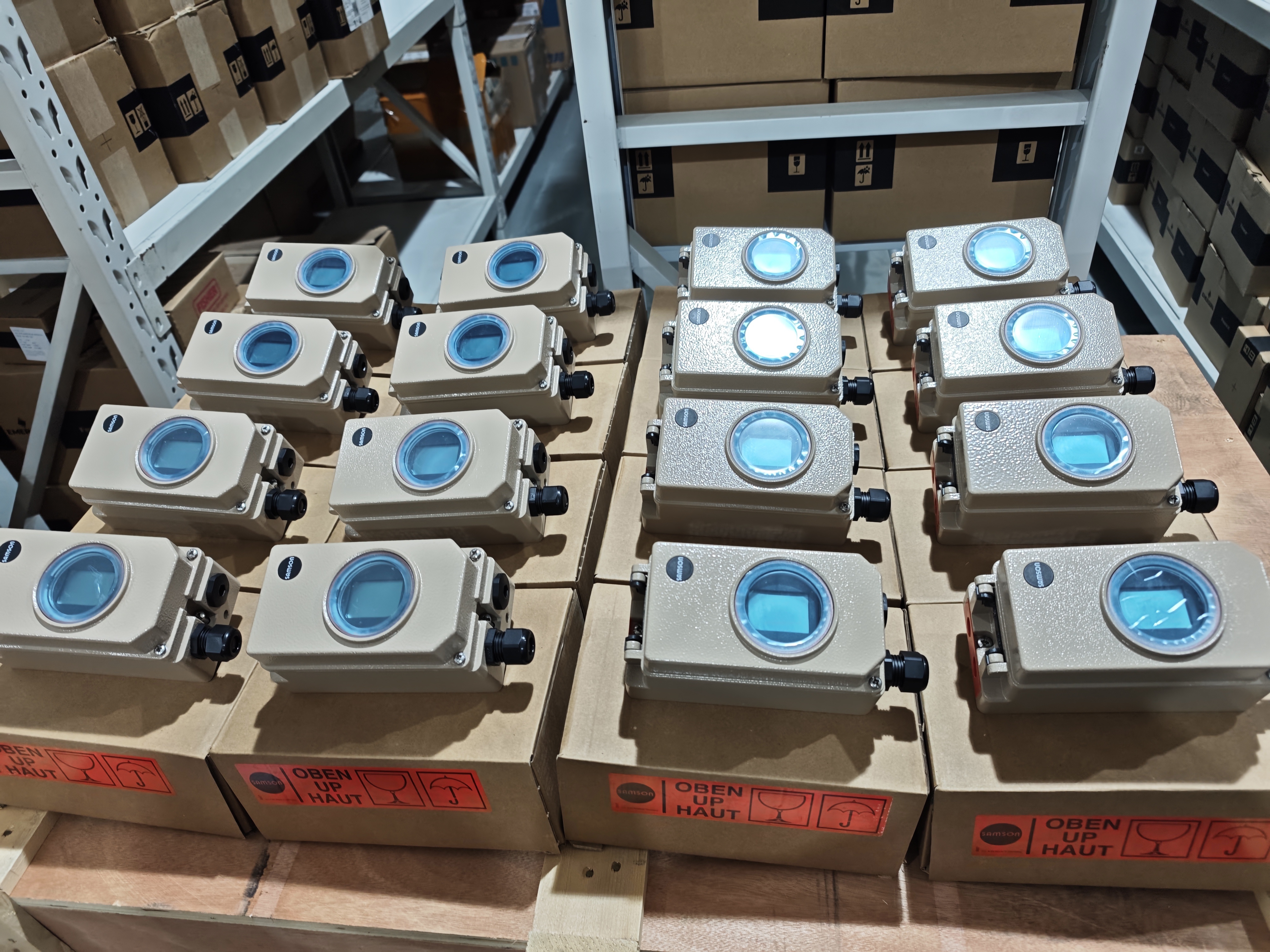

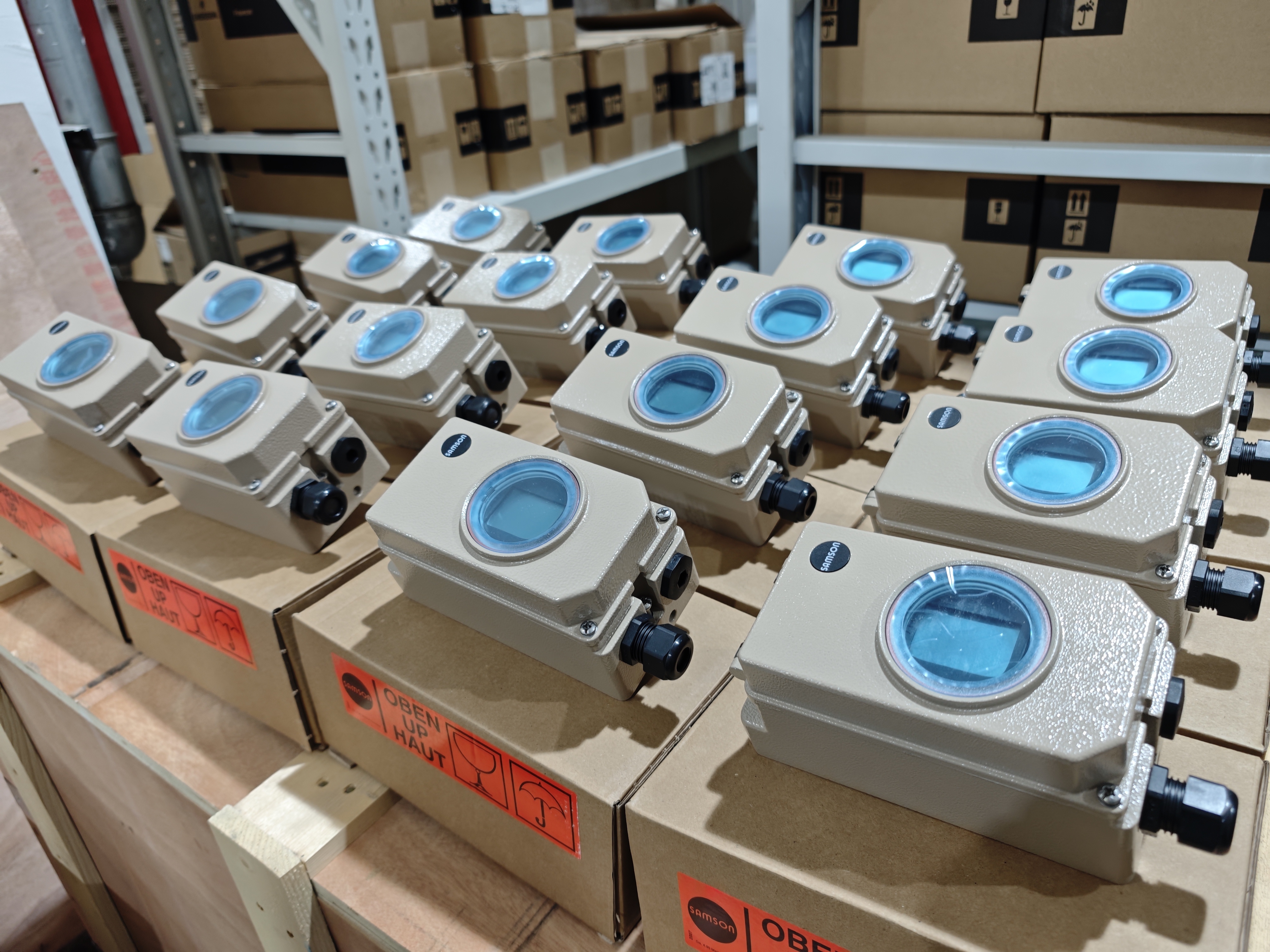

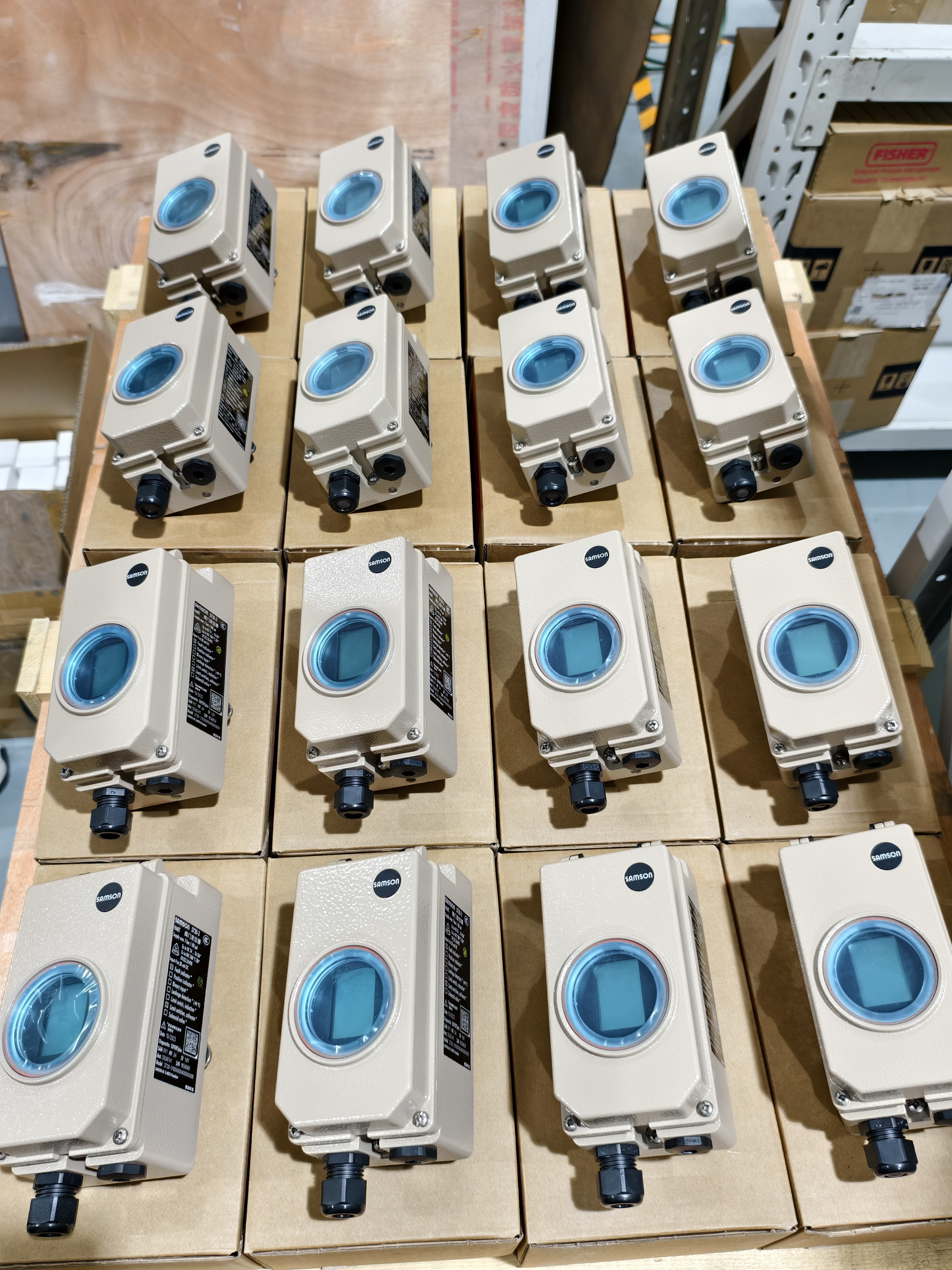

Le positionneur de vanne électropneumatique Samson 3730-3 est un instrument intelligent communiquant HART qui assure une affectation prédéterminée de la position de la vanne au signal de commande 4-20 mA sur les vannes de régulation pneumatiques. Il est disponible en positionneur à simple ou double effet pour fixation sur des actionneurs linéaires et rotatifs, supportant des courses de 3,6 à 300 mm et des angles d'ouverture de 24° à 100°. Le 3730-3 utilise un système de détection de course sans contact qui élimine l'usure mécanique et simplifie l'installation sur des actionneurs conformes aux normes IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845 ou à fixation intégrée SAMSON. Un écran texte clair avec les états et messages de la recommandation NAMUR NE 107 fournit un aperçu clair de l'état de l'appareil, et l'opération simple à un bouton, guidée par menu, avec direction de lecture rotative permet une configuration et un étalonnage rapides dans n'importe quelle position de montage. L'instrument prend en charge la communication HART 7 et est prêt pour SAM DIGITAL, permettant l'intégration avec les systèmes modernes de gestion d'actifs. Les diagnostics intégrés EXPERTplus pour vannes de régulation fournissent des données en temps réel pour la maintenance prédictive, enregistrant l'état de la vanne pendant le fonctionnement du processus et générant des messages sur les travaux de maintenance requis. Tous les paramètres sont enregistrés dans une EEPROM non volatile pour protéger les réglages en cas de perte de puissance, et le positionneur est un système à deux fils avec une faible charge électrique de 410 Ω. Le mode d'initialisation par substitution permet de démarrer le positionneur en cas d'urgence pendant le fonctionnement de l'usine sans modifier la position de la vanne. Le positionneur dispose également d'une fonction de fermeture étanche réglable, d'une limitation de la pression de sortie et d'une surveillance automatique du zéro pour maintenir la précision à long terme.

Le boîtier est construit en aluminium moulé sous pression ou en acier inoxydable, offrant une protection IP66 et NEMA 4X contre la poussière, les infiltrations d'eau et les atmosphères corrosives. La plage de pression d'air d'alimentation est de 1,4 à 7 bars (20 à 105 psi), et le positionneur offre une capacité d'air élevée pour un contrôle rapide et stable. Le 3730-3 est certifié pour la protection contre les explosions, y compris la sécurité intrinsèque, la protection par enveloppe et la sécurité accrue. Le capteur de température intégré et le compteur d'heures de fonctionnement fournissent des informations de diagnostic supplémentaires. L'appareil comprend également deux alarmes de position programmables standard et des auto-diagnostics avec des messages émis via un contact d'alarme de défaut ou un transmetteur de position analogique en option. Les industries typiques comprennent le pétrole et le gaz, la chimie, le raffinage, la production d'énergie, le traitement de l'eau et le contrôle des processus industriels généraux. La combinaison de performances de contrôle de référence, des diagnostics EXPERTplus et d'une conception modulaire évolutive fait du 3730-3 un choix fiable pour l'automatisation des vannes, l'efficacité des usines et la maintenance prédictive.

Spécifications techniques

Industrie d'application

1. Traitement du pétrole et du gaz

2. Usines chimiques et pétrochimiques

3. Production d'énergie

4. Traitement de l'eau et des eaux usées

5. Papeteries

6. Raffinage et régulation de pression de pipelines

7. Fabrication pharmaceutique

8. Contrôle des processus industriels généraux

Ces industries nécessitent un positionnement précis des vannes, une communication fiable et des capacités de diagnostic avancées pour maintenir l'efficacité de la production et la sécurité. Le 3730-3 est particulièrement adapté aux applications avec des exigences de temps de transit difficiles, des conditions ambiantes difficiles et un service de régulation. La technologie de détection de course sans contact prolonge la durée de vie et est idéale pour les actionneurs pneumatiques Samson et tiers. Avec la communication HART et les diagnostics EXPERTplus, les opérateurs peuvent accéder aux données d'état de la vanne, aux tendances de performance et aux alertes de diagnostic sans entrer dans des zones dangereuses, améliorant la sécurité et permettant la maintenance prédictive.

Problèmes courants

1. Le positionneur ne répond pas au signal d'entrée – vérifier la continuité de la boucle 4-20 mA, vérifier que la source peut fournir un courant suffisant, et confirmer que les connexions électriques sont correctes ; vérifier les composants magnétoélectriques endommagés, une pression d'alimentation incorrecte ou des chemins d'air bloqués.

2. La position de la vanne dépasse ou est en retard par rapport au point de consigne – vérifier que la position du pivot du levier de retour est correcte, vérifier les réglages de plage et de zéro, et confirmer que l'aimant n'a pas perdu son magnétisme.

3. Le positionneur oscille ou chasse – vérifier le réglage de la vis d'équilibrage de l'amplificateur, réduire l'ouverture de la vanne d'étranglement de sortie, et vérifier que toutes les connexions de retour sont sécurisées et serrées.

4. Linéarité médiocre ou erreur importante – vérifier l'installation et le réglage, vérifier les fuites d'air dans le système pneumatique, inspecter l'ensemble magnétoélectrique, et s'assurer que toutes les vis sont serrées et que les positions de la buse/du volet sont correctes.

5. Réponse lente ou fonctionnement lent – nettoyer le restricteur dans la chambre du diaphragme, inspecter la buse/le volet pour tout dommage, vérifier les fuites d'air, vérifier l'installation du ressort de retour, et confirmer que la pression d'alimentation est adéquate et que le débit du régulateur de pression est suffisant.

6. Signal de retour instable – vérifier le capteur de course et les câbles de connexion pour les connexions lâches ou endommagées, et vérifier que la pression d'air d'alimentation est stable.

7. L'étalonnage automatique ne se termine pas – vérifier la course de l'actionneur, la pression d'alimentation, et que le capteur de course sans contact est correctement positionné ; vérifier qu'il n'y a pas de blocage mécanique.

8. Fuites d'air ou chute de pression – inspecter les connexions d'alimentation en air, le relais et les tubes de l'actionneur pour les fuites ; vérifier que la pression d'air d'alimentation est comprise entre 1,4 et 7 bars.

9. Infiltration d'humidité dans le boîtier – inspecter les joints de couvercle, les presse-étoupes et la boîte à bornes ; vérifier l'intégrité IP66 / NEMA 4X.

10. Communication HART intermittente – vérifier le câblage de la boucle, le blindage, la terminaison et l'adresse de l'appareil HART ; vérifier l'intégration DTM/EDD avec le système de contrôle.

Modèles de remplacement

1. Samson TROVIS 3730-3

2. Samson 3730-6 (mise à niveau avec capteurs de pression)

3. Samson 3730-2

4. Samson 3730-4 (PROFIBUS)

5. Samson 3730-5 (FOUNDATION Fieldbus)

6. Samson 3725

7. Samson 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II AP

Note de sélection : vérifier la compatibilité de la bride de montage, la plage de course de l'actionneur, le type de signal d'entrée, le protocole de communication, la pression d'alimentation et la protection du boîtier avant de substituer des modèles. Le 3730-3 est conçu pour les actionneurs pneumatiques à simple ou double effet et peut servir de remplacement direct pour les anciens positionneurs analogiques. Le TROVIS 3730-3 est le dispositif de remplacement désigné car le 3730-3 sera bientôt arrêté..
