Positionneur de soupape de réglage SIL 2 haute performance Positionneur de soupape intelligent pour contrôle intelligent

Aperçu du produit

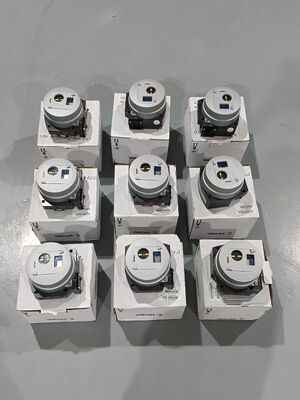

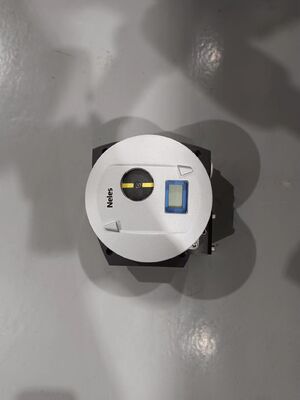

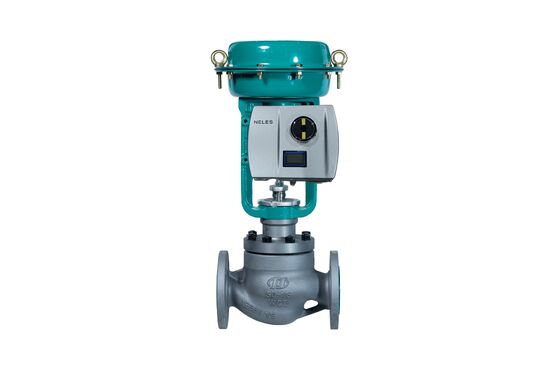

Le positionneur de vanne intelligent Neles ND9000 est un contrôleur de vanne basé sur microcontrôleur qui reçoit un signal de commande 4-20 mA CC ou une communication Fieldbus et le convertit en une sortie pneumatique proportionnelle pour piloter des actionneurs à simple ou double effet, prenant en charge les applications de vannes linéaires et rotatives. Son système de mesure de position sans contact élimine l'usure mécanique et simplifie l'installation sur tout actionneur doté de capacités de montage VDI/VDE 3845 ou IEC 60534-6. Une interface utilisateur locale avec sélection de langue permet une configuration et un étalonnage rapides, et le même appareil peut être utilisé pour les vannes linéaires et rotatives, les actionneurs à double et simple effet, réduisant ainsi le stock de pièces de rechange. L'instrument prend en charge des options de communication interchangeables, notamment HART 6 ou 7, FOUNDATION Fieldbus et Profibus PA, permettant une mise à niveau facile en remplaçant la carte de communication. Des commutateurs de fin de course et un transmetteur de position (en HART uniquement) en option fournissent un retour d'information sur la position de la vanne sans matériel supplémentaire. Le ND9000 est certifié SIL 2 par TÜV selon IEC 61508, ce qui le rend adapté aux applications liées à la sécurité. Parce que le ND9000 est alimenté par la boucle et fonctionne avec aussi peu que 3,6 mA, il est compatible avec les contrôleurs et les barrières électriques existants. L'interface utilisateur locale, combinée à la prise en charge DTM/EDD, permet une mise en service et une configuration rapides, soit localement, soit à distance à l'aide des outils de gestion d'actifs DCS.

Le boîtier est construit en alliage d'aluminium anodisé et en composite polymère, ou en acier inoxydable complet en option, offrant une protection IP66 et NEMA 4X contre la poussière, les infiltrations d'eau et les atmosphères corrosives. La plage de température de fonctionnement standard est de -40°C à +85°C, avec une version arctique étendant le fonctionnement jusqu'à -53°C. La plage de pression d'alimentation est de 0,14 à 0,8 MPa (1,4 à 8 bar), et le ND9000 offre une faible consommation d'énergie et d'air pour un coût total de possession réduit. Le positionneur bénéficie d'un portefeuille de certifications complet comprenant les approbations ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R et NEPSI pour les applications à sécurité intrinsèque et antidéflagrantes. Il est largement déployé dans les secteurs du pétrole et du gaz, du traitement chimique, du raffinage, de la production d'énergie, du traitement de l'eau, de la pâte à papier et du papier, et du contrôle des processus industriels généraux. Le ND9000 peut être intégré à tous les principaux systèmes DCS, et son architecture ouverte permet une interfaçage libre avec des logiciels et du matériel de divers fabricants via les technologies FDT et EDD. La combinaison de performances de contrôle de référence, de diagnostics supérieurs et d'une conception modulaire évolutive fait du ND9000 un choix fiable pour l'automatisation des vannes, l'efficacité des usines et la maintenance prédictive.

Spécifications techniques

Industrie d'application

1. Traitement du pétrole et du gaz

2. Usines chimiques et pétrochimiques

3. Production d'énergie

4. Traitement de l'eau et des eaux usées

5. Papeteries et cartonneries

6. Raffinage et régulation de pression des pipelines

7. Fabrication pharmaceutique

8. Traitement des minéraux et des métaux

Ces industries nécessitent un positionnement précis des vannes, une communication fiable et des capacités de diagnostic avancées pour maintenir l'efficacité de la production et la sécurité. Le ND9000 est particulièrement adapté aux applications où les performances de contrôle de référence sur les vannes rotatives et linéaires sont importantes, telles que le contrôle automatisé du débit et de la pression, l'automatisation des vannes en amont et en aval dans le pétrole et le gaz, les processus discontinus et continus dans les industries chimiques et pétrochimiques, les systèmes de vapeur et utilités dans les centrales électriques, et les opérations de raffinage. La technologie de mesure de position sans contact prolonge la durée de vie et est idéale pour les actionneurs pneumatiques Neles et tiers. Avec la communication HART ou Fieldbus et les diagnostics de vanne en ligne, les opérateurs peuvent accéder aux données d'état de la vanne, aux tendances de performance et aux alertes de diagnostic sans entrer dans des zones dangereuses, améliorant ainsi la sécurité et permettant la maintenance prédictive.

Problèmes courants

1. Le positionneur ne répond pas au signal d'entrée – vérifiez la continuité de la boucle 4-20 mA, assurez-vous que la source peut fournir au moins 3,6 mA et confirmez que la tension aux bornes répond à la tension de conformité requise.

2. La vanne ne se déplace pas lors du changement de consigne – vérifiez les connexions pneumatiques et la pression d'alimentation ; confirmez que le signal d'entrée correct atteint l'instrument et que l'étalonnage a été effectué.

3. L'affichage local ne fonctionne pas – vérifiez l'alimentation électrique et assurez-vous que les connexions aux bornes sont sécurisées.

4. L'étalonnage automatique ne se termine pas – vérifiez la course de l'actionneur, la pression d'alimentation et que le capteur de position sans contact est correctement positionné ; vérifiez qu'il n'y a pas de blocage mécanique.

5. Retour de position incorrect – vérifiez la configuration du commutateur de fin de course ou du transmetteur de position et recalibrez le positionneur à l'aide de l'interface locale ou du logiciel DTM/EDD.

6. Fuites d'air ou chute de pression – inspectez les connexions d'alimentation en air, le relais et les tuyaux de l'actionneur pour détecter les fuites ; vérifiez que la pression d'alimentation est comprise entre 1,4 et 8 bar et que la qualité de l'air est adéquate.

7. Vanne bloquée ou solénoïde bloqué – exécutez des tests de diagnostic de vanne en ligne pour identifier le frottement de l'ensemble de vanne, les problèmes de ressort d'actionneur ou les problèmes d'arbre ; examinez les tendances de diagnostic enregistrées.

8. Frottement excessif de l'ensemble de vanne – effectuez une analyse de diagnostic du frottement et comparez-la à la référence ; inspectez l'état du garnissage et de la tige ; examinez le nombre de cycles et les données de signature.

9. Infiltration d'humidité dans le boîtier – inspectez les joints du couvercle, les presse-étoupes et le boîtier de raccordement ; vérifiez l'intégrité IP66 / NEMA 4X.

10. Communication intermittente – vérifiez le câblage de la boucle, le blindage, la terminaison et l'adresse de l'appareil ; vérifiez l'intégration DTM/EDD avec le système de contrôle.

Modèles de remplacement

1. Série Neles ND7000

2. Série Neles ND9100

3. Série Neles ND9200

4. Série Neles ND9300

5. Série Neles ND9400

6. Fisher DVC6200

7. Fisher DVC2000

8. Série Samson TROVIS 3730

9. Masoneilan SVI II AP

10. Flowserve Logix 520MD

Note de sélection : vérifiez la compatibilité de la bride de montage, la plage de course de l'actionneur, le type de signal d'entrée, le protocole de communication, la pression d'alimentation et la protection du boîtier avant de substituer des modèles. Le ND9000 est conçu pour les actionneurs pneumatiques à simple ou double effet et offre des kits de montage entièrement rétrocompatibles avec les générations précédentes de positionneurs Neles.
