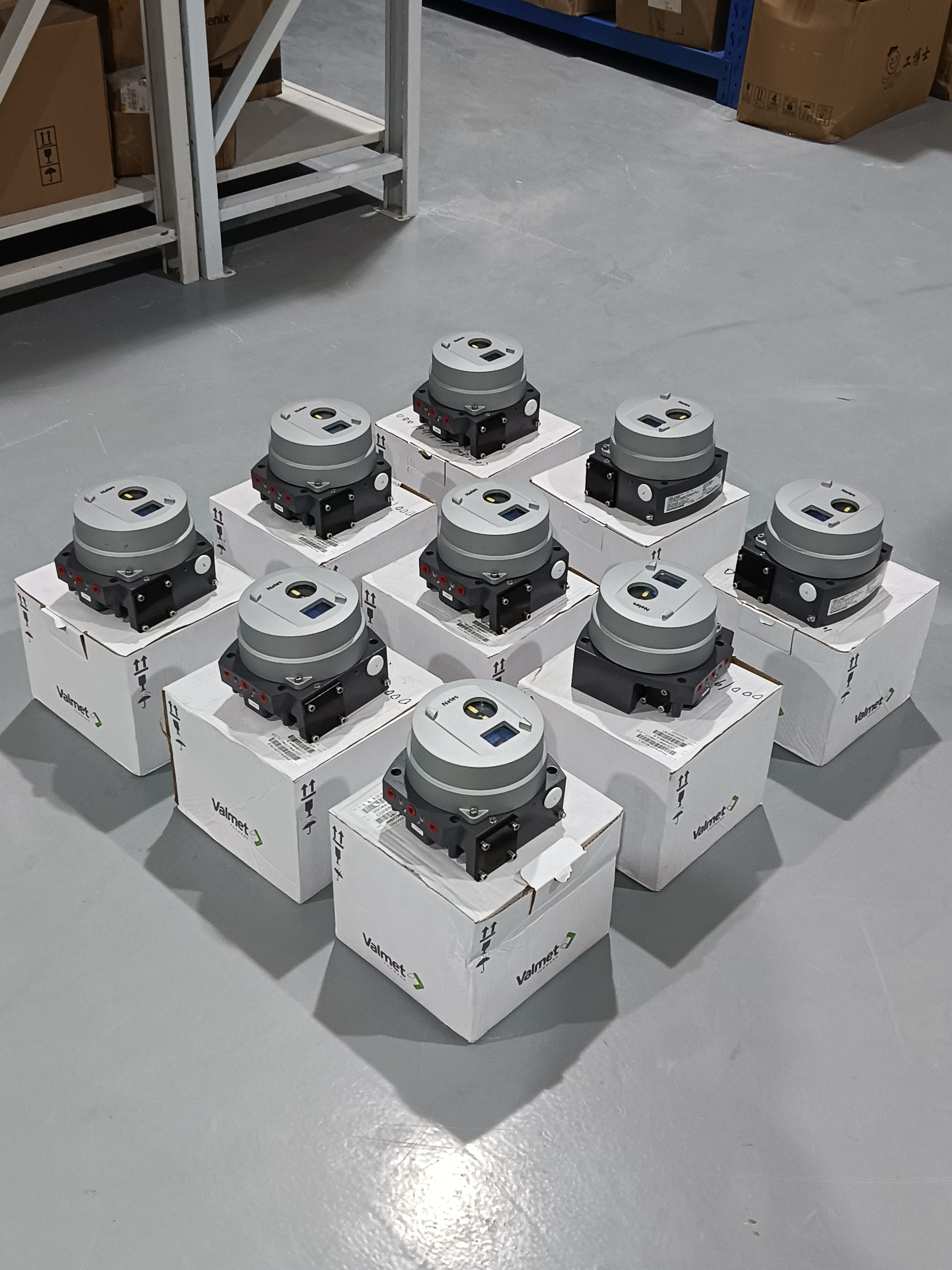

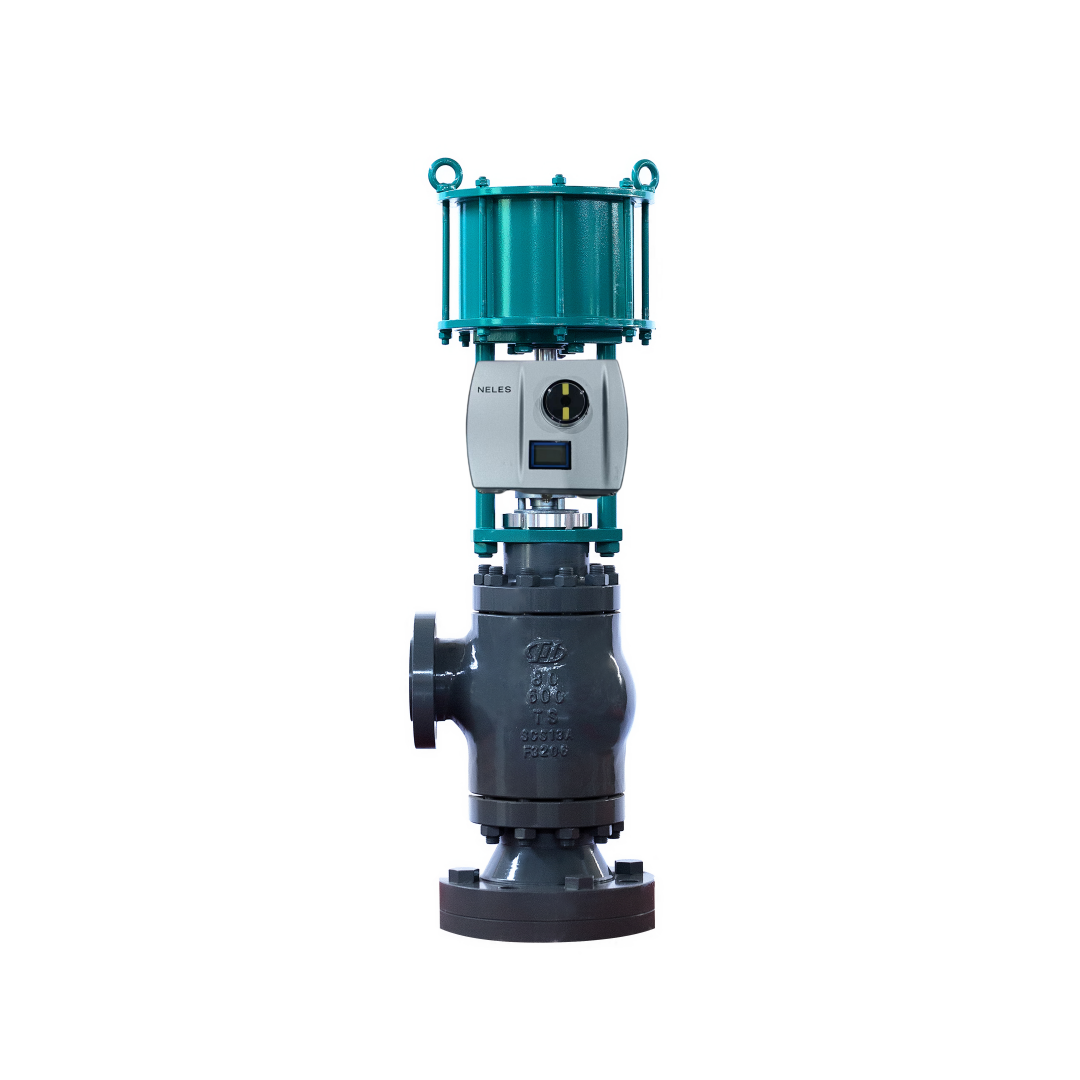

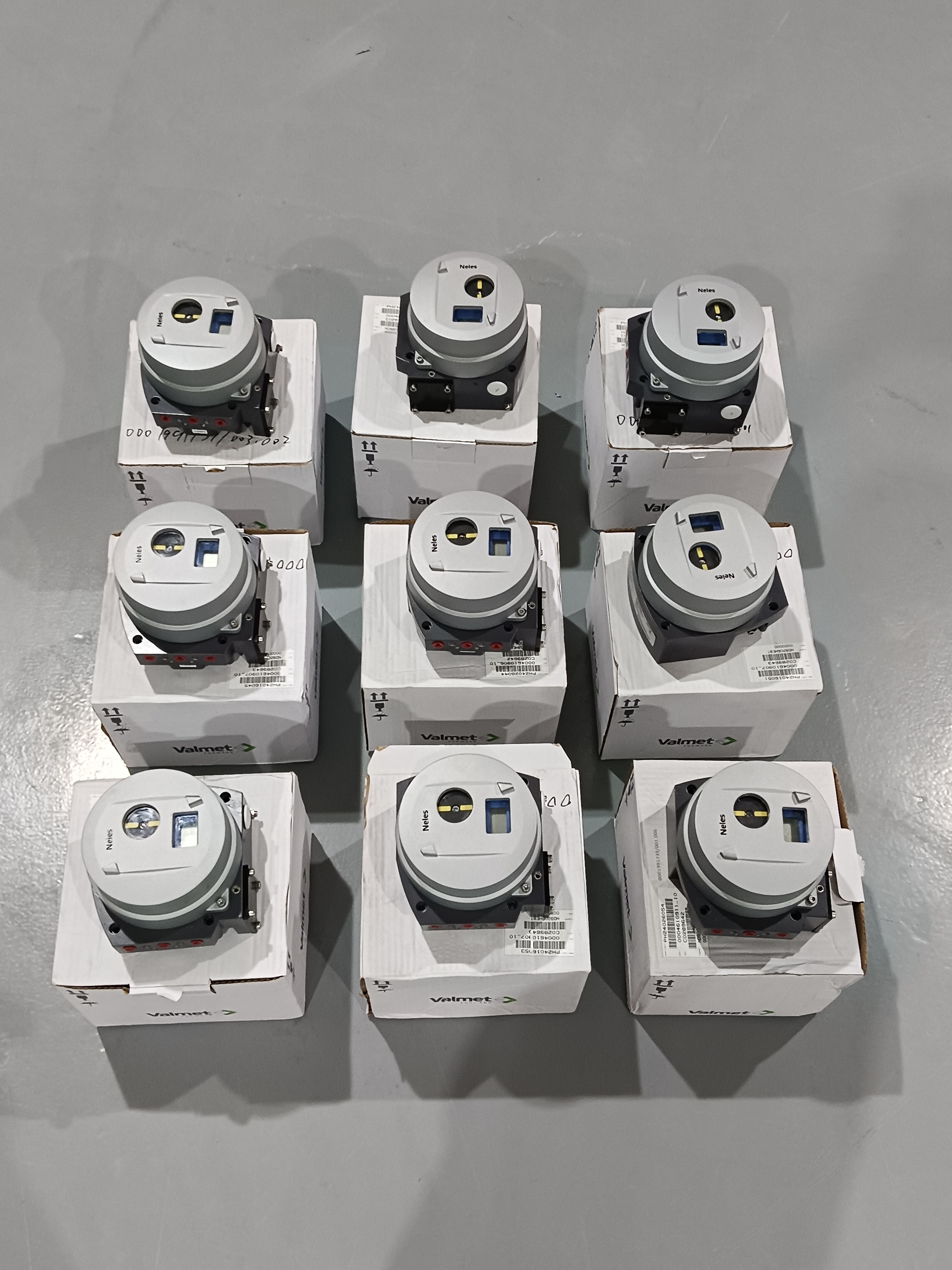

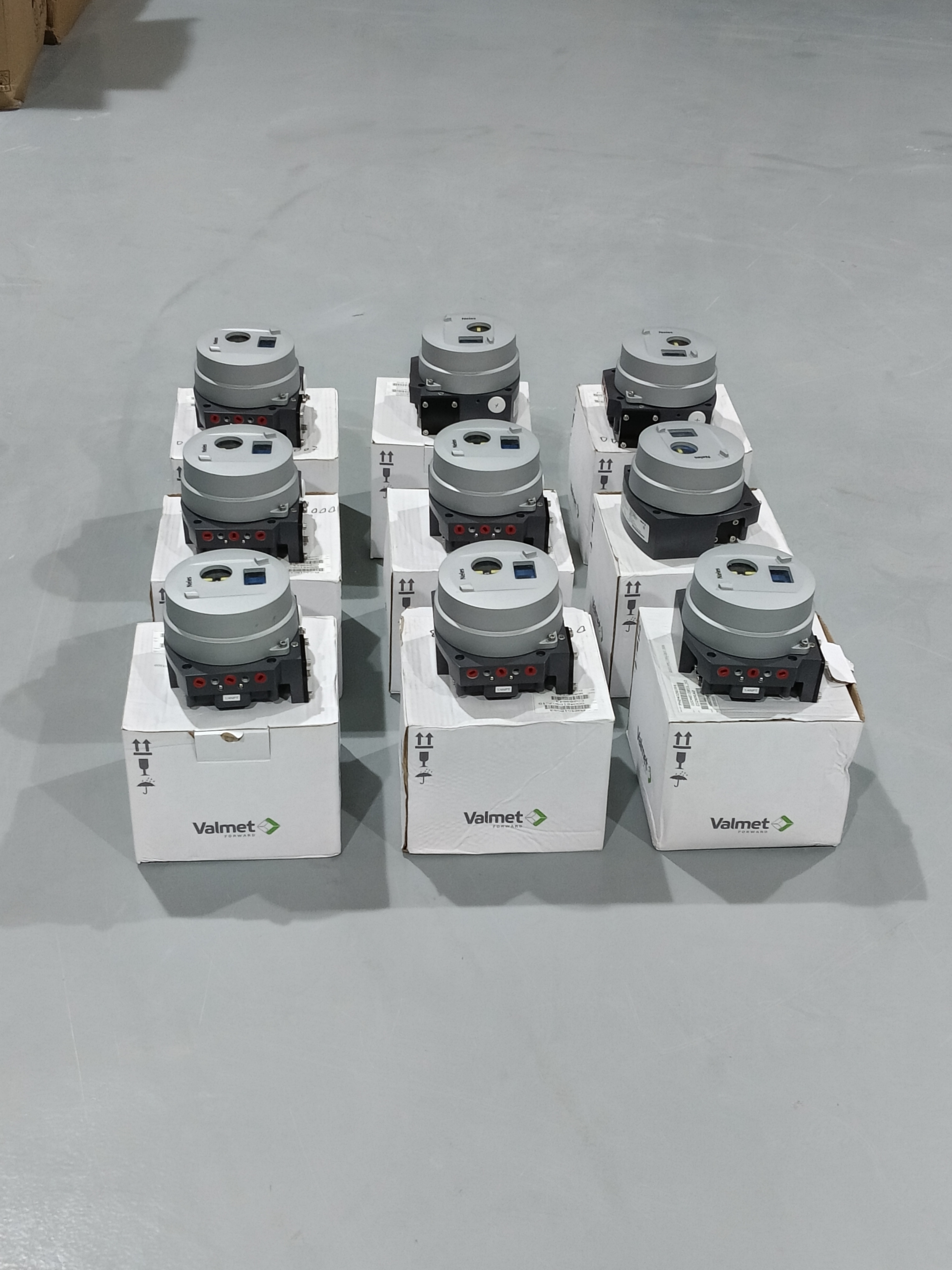

Neles ND9000 Positionneur de soupape intelligent avec HART pour le contrôle de soupape

Vue d'ensemble du produit

Le Neles ND9000 est un contrôleur de soupape basé sur un microcontrôleur de première classe conçu pour fonctionner sur tous les actionneurs de soupape de commande et dans tous les secteurs industriels.Il reçoit un signal de commande en courant continu de 4 à 20 mA ou une communication de bus de champ et le convertit en une sortie pneumatique proportionnelle pour entraîner des actionneurs à action simple ou à double action, permettant à la fois des applications de vannes linéaires et rotatives.Le ND9000 utilise un système de mesure de la position sans contact qui élimine l'usure mécanique et simplifie l'installation sur tout actionneur avec des capacités de montage VDI/VDE 3845 ou IEC 60534-6.Son interface utilisateur locale avec sélection de langue permet une configuration et un étalonnage rapides, et le même dispositif peut être utilisé pour des vannes linéaires et rotatives, des actionneurs à double et à action unique,réduire les stocks de pièces détachéesL'instrument prend en charge des options de communication interchangeables, notamment HART 6 ou 7, FOUNDATION Fieldbus et Profibus PA, permettant une mise à niveau facile en remplaçant la carte de communication.Des interrupteurs de limite optionnels et un émetteur de position (uniquement dans HART) fournissent une rétroaction de la position de la vanne sans matériel supplémentaireLe ND9000 est certifié SIL 2 par le TÜV selon la norme IEC 61508, ce qui le rend adapté aux applications liées à la sécurité.il est compatible avec les régulateurs et les barrières électriques existants.

Le boîtier est construit en alliage d'aluminium anodisé et en composite polymère, ou en acier inoxydable complet en option, offrant une protection IP66 et NEMA 4X contre la poussière, la pénétration d'eau,et atmosphères corrosivesLa plage de température de fonctionnement standard est de -40°C à +85°C, avec une version arctique allant jusqu'à -53°C. La plage de pression d'alimentation est de 0,14 à 0,8 MPa (1,4 à 8 bar),et le ND9000 offre une faible consommation d'énergie et d'air pour un coût total de possession réduitLe positionneur possède un portefeuille complet de certifications, notamment ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R,les approbations NEPSI pour les applications intrinsèquement sûres et résistantes aux explosionsIl est largement utilisé dans le pétrole et le gaz, le traitement chimique, le raffinage, la production d'énergie, le traitement de l'eau, la pâte et le papier et le contrôle général des processus industriels.Le ND9000 peut être intégré à tous les principaux systèmes DCS, et son architecture ouverte permet une interface libre avec les logiciels et le matériel de divers fabricants via les technologies FDT et EDD.Diagnostique supérieure, et la conception modulaire à l'épreuve du temps fait du ND9000 un choix fiable pour l'automatisation des vannes, l'efficacité de l'usine et la maintenance prédictive.

Spécifications techniques

Industrie de l'application

1. Traitement du pétrole et du gaz

2. Fabrications chimiques et pétrochimiques

3. Génération d'électricité

4. Traitement de l'eau et des eaux usées

5. Fabrication de pâte à papier

6. Régulation de la pression du raffinage et des conduites

7. Fabrication pharmaceutique

8. Mines et transformation des métaux

Ces industries nécessitent un positionnement précis des vannes, une communication fiable et une capacité de diagnostic avancée pour maintenir l'efficacité et la sécurité de la production.Le ND9000 est particulièrement adapté aux applications où les performances de contrôle de référence sur les vannes rotatives et linéaires sont importantes, tels que le contrôle automatisé du débit et de la pression, l'automatisation des vannes en amont et en milieu de la chaîne pétrolière et gazière, les processus chimiques et pétrochimiques par lots et continus,systèmes de vapeur et de services publics dans les centrales électriquesLa technologie de mesure de la position sans contact prolonge la durée de vie et est idéale pour les actionneurs pneumatiques Neles et tiers.Avec communication HART ou bus de terrain et diagnostic en ligne des vannes, les opérateurs peuvent accéder aux données sur l'état des vannes, les tendances de performance et les alertes diagnostiques sans entrer dans des zones dangereuses, améliorant ainsi la sécurité et permettant une maintenance prédictive.

Problèmes communs

1. Le positionneur ne répond pas au signal d'entrée ️ vérifier la continuité de la boucle de 4 à 20 mA, vérifier que la source peut fournir au moins 3,6 mA,et confirmer que la tension du terminal répond à la tension de conformité requise.

2. La soupape n'est pas actionnée en cas de changement du point de réglage vérifier les connexions pneumatiques et la pression d'alimentation; confirmer que le signal d'entrée est correct et que l'étalonnage est terminé.

3. Affichage local ne fonctionne pas vérifier l'alimentation et vérifier que les connexions terminales sont sécurisées.

4. Si l'étalonnage automatique n'est pas terminé, vérifiez le déplacement de l'actionneur, la pression d'alimentation et le bon positionnement du capteur de position sans contact; vérifiez qu'il n'y a pas de liaison mécanique.

5. Retour d'information de position incorrect vérifier la configuration de l'interrupteur de limite ou de l'émetteur de position et recalibrer le positionneur à l'aide de l'interface locale ou du logiciel DTM/EDD.

6. Fuites d'air ou chute de pression vérifier les connexions d'alimentation en air, les relais et les tubes d'actionnement pour détecter les fuites; vérifier que la pression d'alimentation est comprise entre 1,4 et 8 bar et que la qualité de l'air est adéquate.

7. Valve bloquée ou solénoïde bloqué ?? exécuter des tests de diagnostic en ligne pour identifier le frottement de l'assemblage de la vanne, les problèmes de ressort de l'actionneur ou les problèmes de l'arbre; examiner les tendances diagnostiques stockées.

8. Frottement excessif de l'assemblage de la vanne: effectuer une analyse diagnostique du frottement et la comparer à la valeur de référence; inspecter l'emballage et l'état de la tige; examiner le nombre de cycles et les données de signature.

9. Entrée de l'humidité dans le boîtier: inspecter les joints de couverture, les glandes du câble et la boîte de terminaison; vérifier l'intégrité IP66 / NEMA 4X.

10. Communication intermittente  vérifier le câblage de la boucle, le blindage, la terminaison et l'adresse de l'appareil; vérifier l'intégration du DTM/EDD au système de contrôle.

Modèles de remplacement

1. Série Neles ND7000

2. Série Neles ND9100

3. Série Neles ND9200

4. Série Neles ND9300

5. Série Neles ND9400

6. Pour les appareils à commande numérique

7. Les résultats de l'enquête

8. Pour la série 3730 Samson Trovis

9. Les États membres doivent veiller à ce que les

10. Logiciel de flux serveur 520MD

Note de sélection: vérifier la compatibilité de la bride de montage, la portée de l'actionneur, le type de signal d'entrée, le protocole de communication, la pression d'alimentation et la protection du boîtier avant de remplacer les modèles.Le ND9000 est conçu pour les actionneurs pneumatiques à action simple ou à double action et offre des kits de montage entièrement rétrocompatibles avec les générations précédentes de positionneurs Neles.
