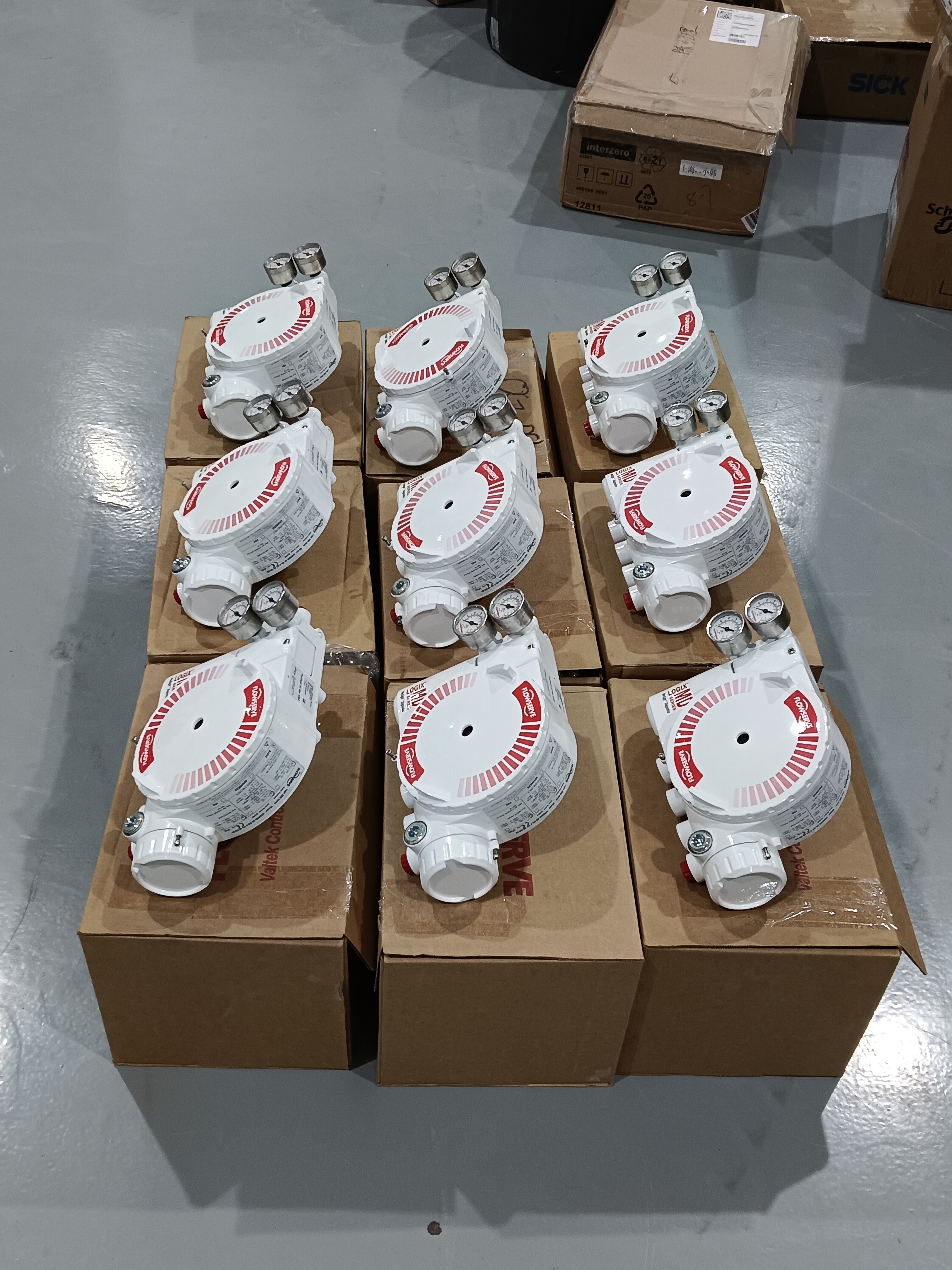

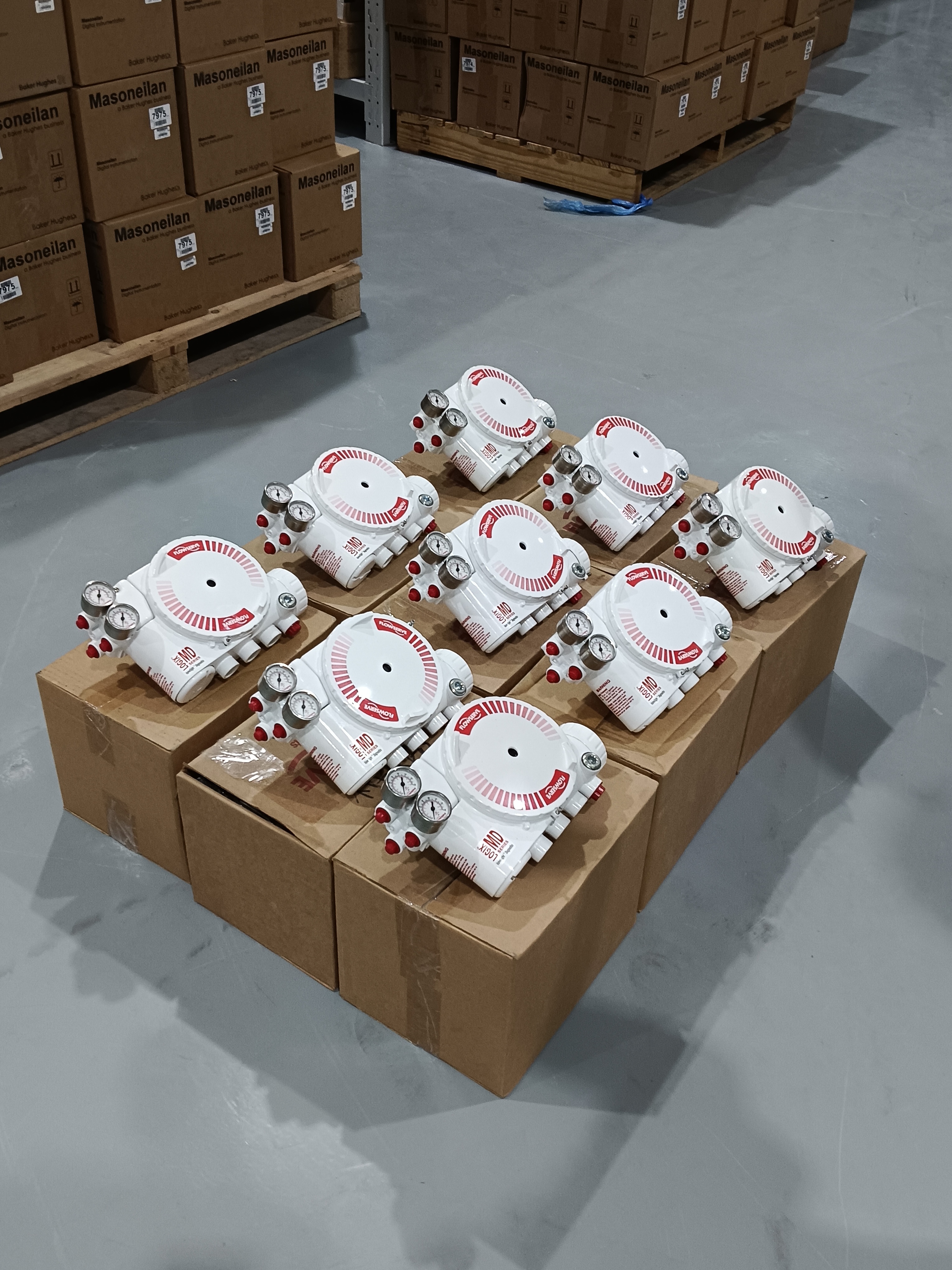

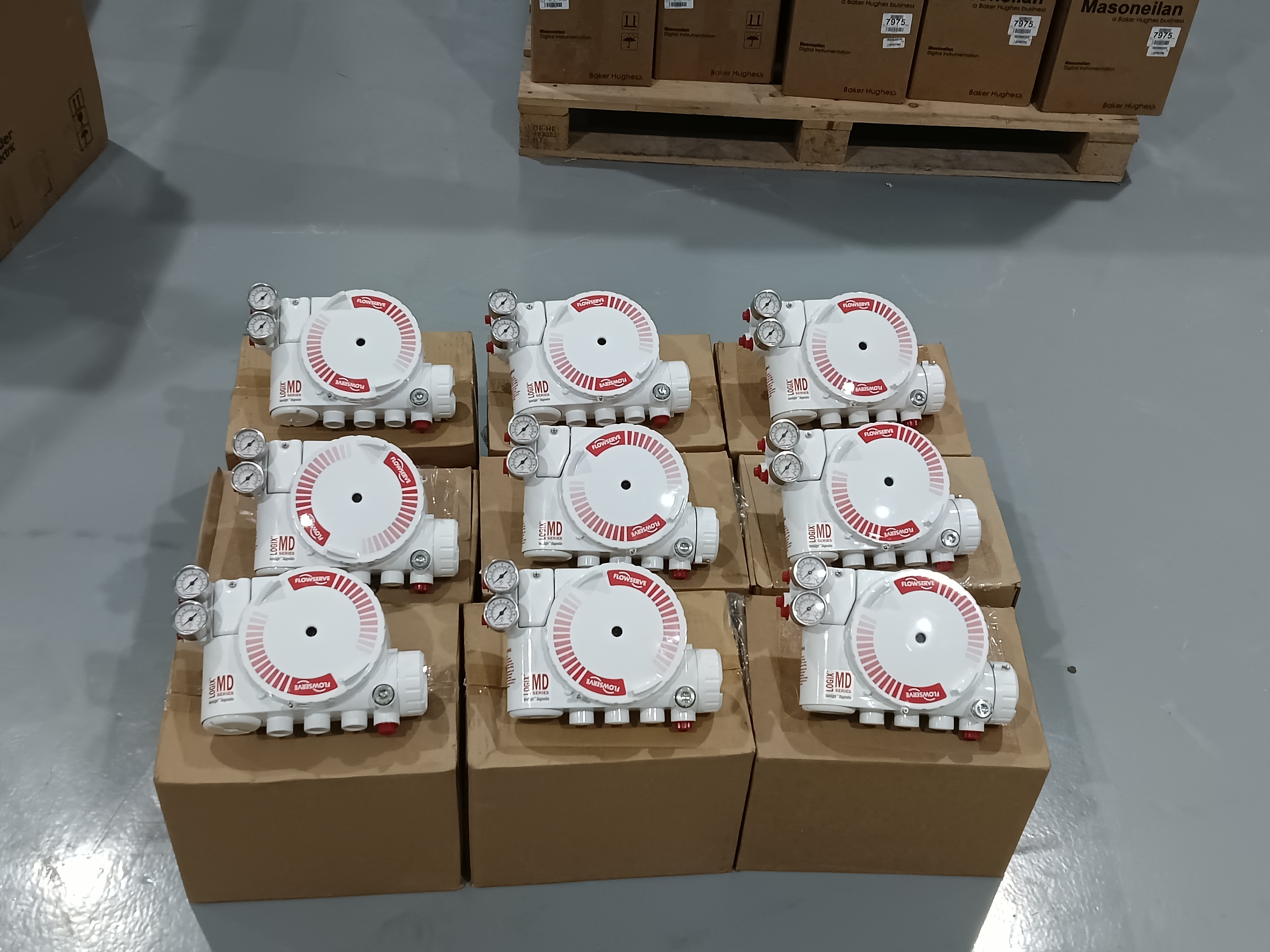

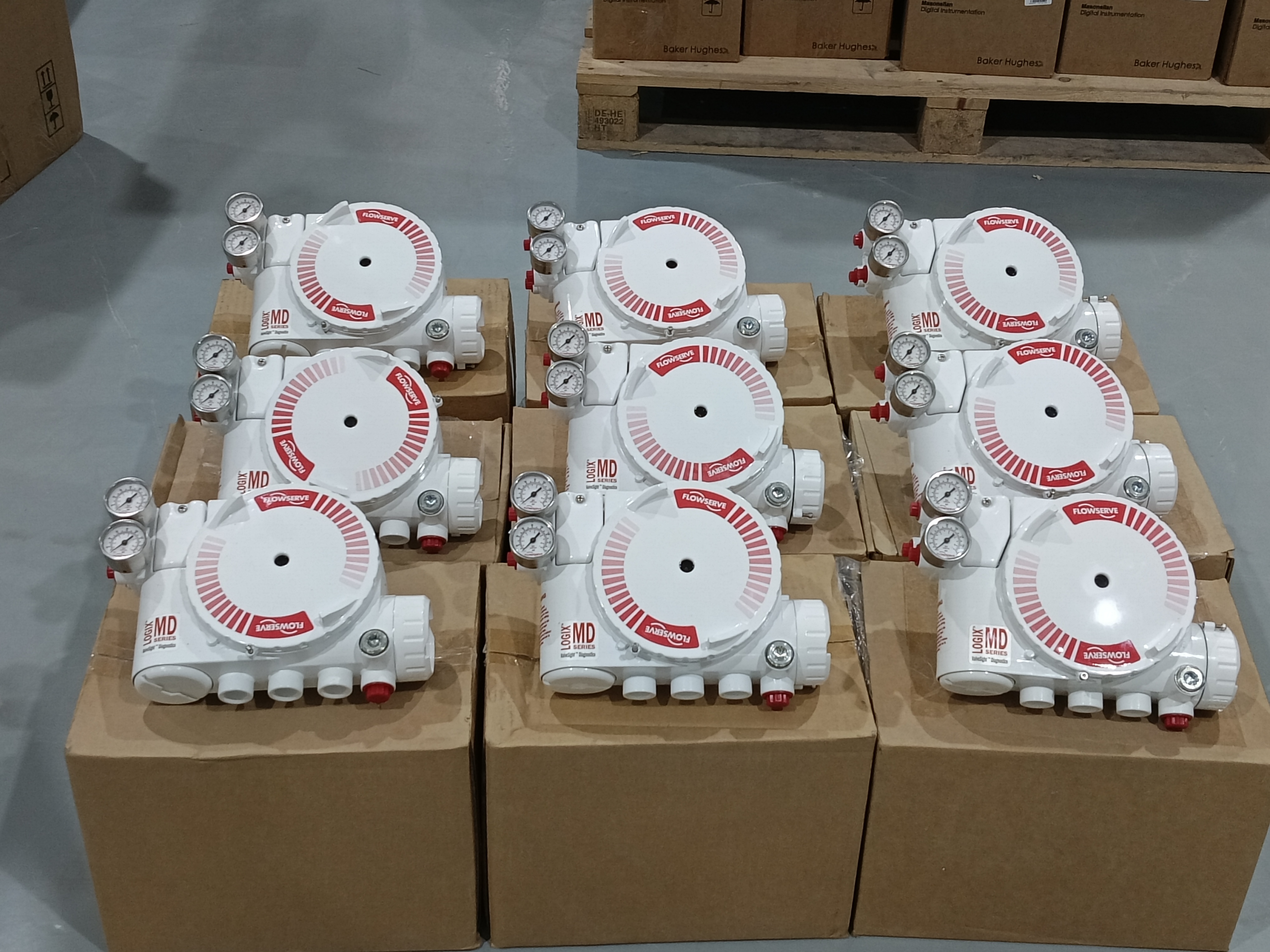

Flowserve Logix 3200MD Positionneur de vanne anti-explosion avec piezo pour le réglage

Vue d'ensemble du produit

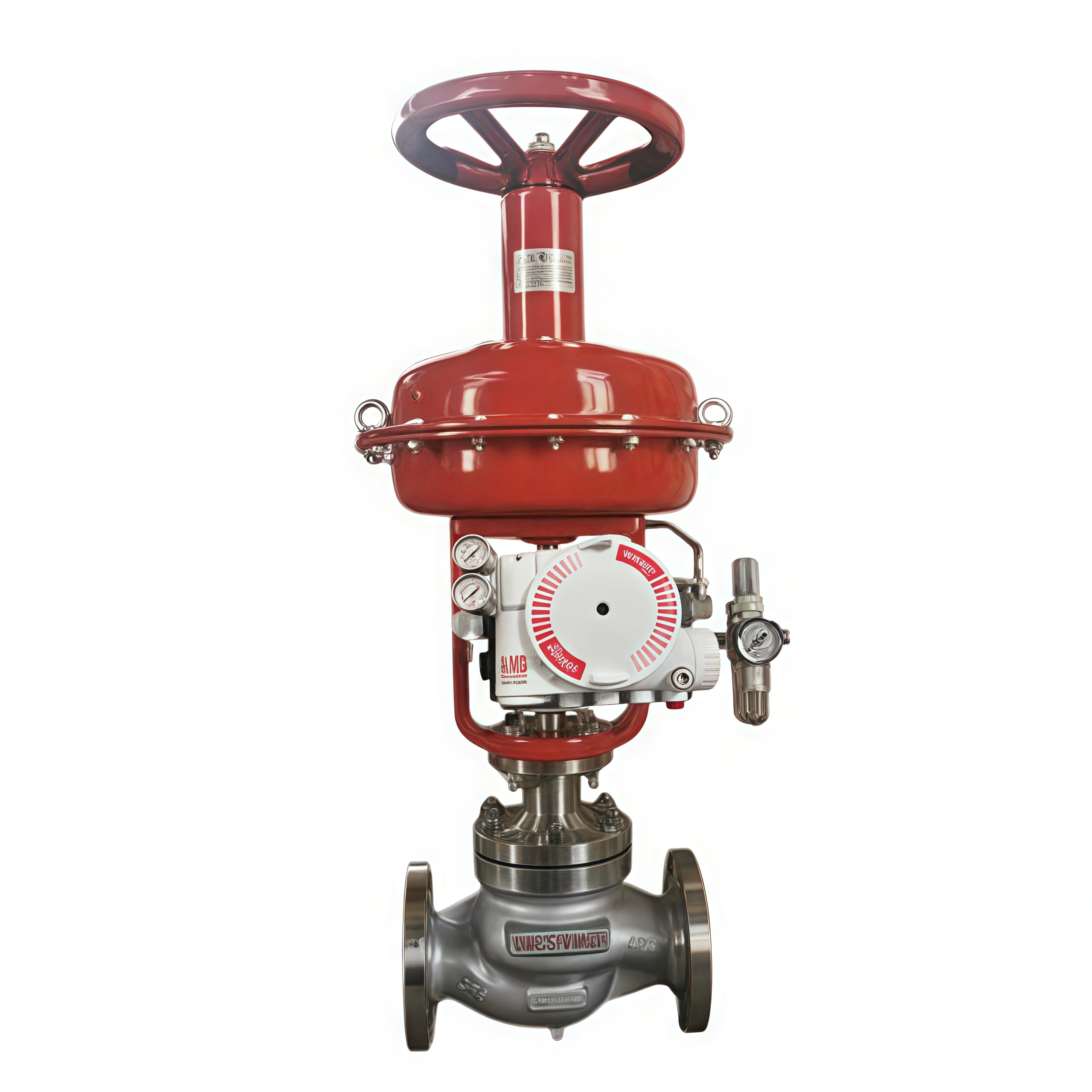

Le positionneur de vanne numérique Flowserve Logix 3200MD est un instrument "intelligent" communiquant HART, conçu pour offrir un positionnement et un réglage précis des vannes de régulation pneumatiques, en particulier dans les applications antidéflagrantes et les zones dangereuses. Il reçoit un signal de commande bidirectionnel 4-20 mA CC et le convertit en une sortie pneumatique proportionnelle pour piloter l'actionneur de vanne, prenant en charge les configurations à simple et double effet ainsi que les types de vannes linéaires et rotatives. Le 3200MD utilise une technologie piézoélectrique de pointe pour offrir des performances et une fiabilité supérieures, avec une conception de contrôle à deux étages qui permet des temps de réponse plus rapides et un contrôle plus précis. Son algorithme d'ajustement de gain multivariable permet au positionneur d'effectuer de grands changements de pas avec un dépassement minimal tout en atteignant une haute résolution de réponse pour de très petits changements de pas. La procédure de réglage automatique mesure la réponse de l'actionneur aux cycles et sélectionne les valeurs de gain optimales, et un sélecteur de gain permet à l'utilisateur d'augmenter ou de diminuer le gain calculé selon les besoins. Une configuration simple par commutateur DIP permet des ajustements du mode de réglage et d'autres paramètres courants, tandis que des paramètres personnalisés plus complexes peuvent être modifiés à l'aide d'un communicateur portable HART ou du logiciel ValveSight. Le positionneur prend en charge la communication HART 5, 6 et 7, avec le mode burst disponible pour la transmission continue de données. Parce que le 3200MD est alimenté par la boucle, il est compatible avec les contrôleurs et les barrières électriques existants.

Le boîtier est en aluminium, avec un boîtier en acier inoxydable en option, et est conçu pour résister aux environnements difficiles. La plage de température de fonctionnement est de -52°C à +85°C (-62°F à +185°F). Pour le Logix 3200MD, le boîtier antidéflagrant est classé Classe I Division 1 Groupes B-D, Ex d IIB+H2, et AEx d IIB+H2, tandis que la classification sécurité intrinsèque est Classe I, Div 1, Groupes A-G, Ex ia IIC, et AEx ia IIC. La classification non-incendive est Classe I Div 2 A-D, Ex nA, et le positionneur est compatible SIL 2. Le positionneur est équipé de plus de 100 alarmes d'avertissement utiles qui peuvent signaler une défaillance potentielle de la vanne, de l'actionneur et du positionneur, et lorsqu'il est utilisé avec le logiciel ValveSight DTM, de nombreux outils de diagnostic sont disponibles pour diagnostiquer rapidement les problèmes et les problèmes potentiels. Les industries typiques comprennent le pétrole et le gaz, le traitement chimique, le raffinage, la production d'énergie, le traitement de l'eau et des eaux usées, et la pâte à papier et le papier. La combinaison d'une conception modulaire compacte, d'une configuration locale, d'une communication numérique et d'une puissante capacité de diagnostic fait du 3200MD un choix fiable pour l'automatisation des vannes et l'efficacité de l'usine.

Spécifications techniques

Industrie d'application

1. Traitement du pétrole et du gaz

2. Usines chimiques et pétrochimiques

3. Production d'énergie

4. Traitement de l'eau et des eaux usées

5. Papeteries

6. Raffinage et régulation de pression de pipeline

7. Fabrication pharmaceutique

8. Traitement des mines et des métaux

Ces industries nécessitent un positionnement précis des vannes, une communication fiable et de puissantes capacités de diagnostic pour maintenir l'efficacité de la production et la sécurité. Le 3200MD est particulièrement adapté aux applications où une capacité d'air élevée et une faible consommation d'air sont importantes, telles que le contrôle automatisé du débit et de la pression sur les vannes industrielles, l'automatisation des vannes en amont et intermédiaires du pétrole et du gaz, les processus discontinus et continus chimiques et pétrochimiques, les systèmes de vapeur et utilitaires dans les centrales électriques, et la régulation de pression du raffinage et des pipelines. La technologie piézoélectrique combinée aux procédures de rétroaction en boucle interne offre un contrôle haute performance avec une consommation d'air minimale. Le boîtier antidéflagrant le rend adapté à l'installation dans des zones dangereuses où des gaz ou des poussières inflammables peuvent être présents. Avec la communication HART et le logiciel ValveSight, les opérateurs peuvent accéder aux données d'état de la vanne et aux alertes de diagnostic sans entrer dans les zones dangereuses, améliorant ainsi la sécurité et permettant la maintenance prédictive.

Problèmes courants

1. Le positionneur ne répond pas aux commandes analogiques – vérifiez la continuité de la boucle 4-20 mA, vérifiez que la source peut fournir au moins 3,9 mA et confirmez que la tension aux bornes répond à la tension de conformité requise de 10,0 VCC à 20 mA.

2. La vanne ne se déplace pas avec le changement de consigne – vérifiez les connexions pneumatiques et la pression d'alimentation ; confirmez que le signal d'entrée correct atteint l'instrument et que le calibrage a été effectué.

3. Le voyant d'état local ne fonctionne pas – vérifiez l'alimentation et assurez-vous que les connexions aux bornes sont sécurisées.

4. L'Auto Tune ne parvient pas à se terminer – vérifiez la course de l'actionneur, la pression d'alimentation et que la rétroaction magnétique est correctement positionnée ; vérifiez qu'il n'y a pas de grippage mécanique.

5. Rétroaction de position incorrecte – vérifiez la configuration de la carte de sortie analogique (si équipée) et recalibrez le positionneur à l'aide de l'interface locale ou du logiciel ValveSight.

6. Fuites d'air ou chute de pression – inspectez les connexions d'alimentation en air, le relais et les tuyaux de l'actionneur pour détecter les fuites ; vérifiez que la pression d'alimentation est comprise entre 2,1 bar (30 PSI) et 10,3 bar (150 PSI) et que la qualité de l'air répond à la norme ISA 7.0.01.

7. Vanne bloquée ou électrovanne bloquée – exécutez des tests de diagnostic via ValveSight pour identifier le frottement de l'ensemble de la vanne, les problèmes de ressort de l'actionneur ou les problèmes d'arbre.

8. Frottement excessif de l'ensemble de la vanne – effectuez une analyse de frottement diagnostique et comparez-la à la référence ; inspectez l'état du garnissage et de la tige.

9. Infiltration d'humidité dans le boîtier – inspectez les joints du couvercle, les presse-étoupes et le boîtier de connexion ; vérifiez l'intégrité de l'étanchéité antidéflagrante et environnementale.

10. Communication HART intermittente – vérifiez le câblage de la boucle, le blindage, la terminaison et l'adresse du périphérique HART ; vérifiez l'intégration DTM avec le système de contrôle.

Modèles de remplacement

1. Flowserve Logix 3200MD+

2. Flowserve Logix 520MD

3. Flowserve Logix 3800MD

4. Flowserve Logix 510+

5. Fisher DVC6200

6. Fisher DVC2000

7. Série Neles ND9000

8. Série Samson TROVIS 3730

9. Masoneilan SVI II AP

10. Foxboro SRD911

Note de sélection : vérifiez la compatibilité de la bride de montage, la plage de course de l'actionneur, le type de signal d'entrée, le protocole de communication, la pression d'alimentation et la protection du boîtier avant de substituer des modèles. Le 3200MD est conçu pour les actionneurs pneumatiques à simple ou double effet et est spécialement conçu pour les applications antidéflagrantes et les zones dangereuses où le 520MD standard ne peut pas être utilisé.
