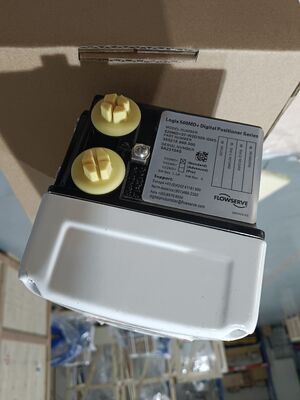

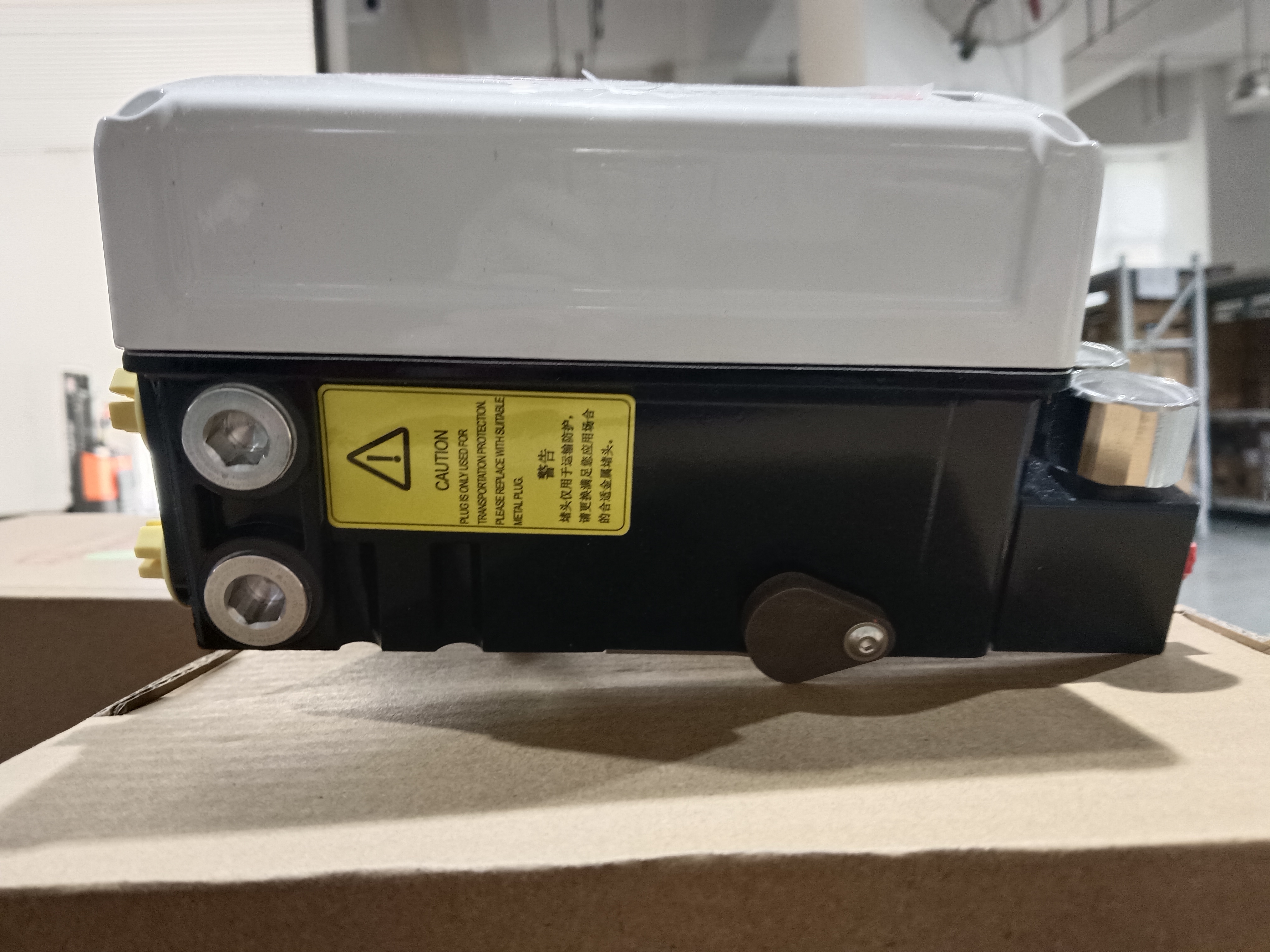

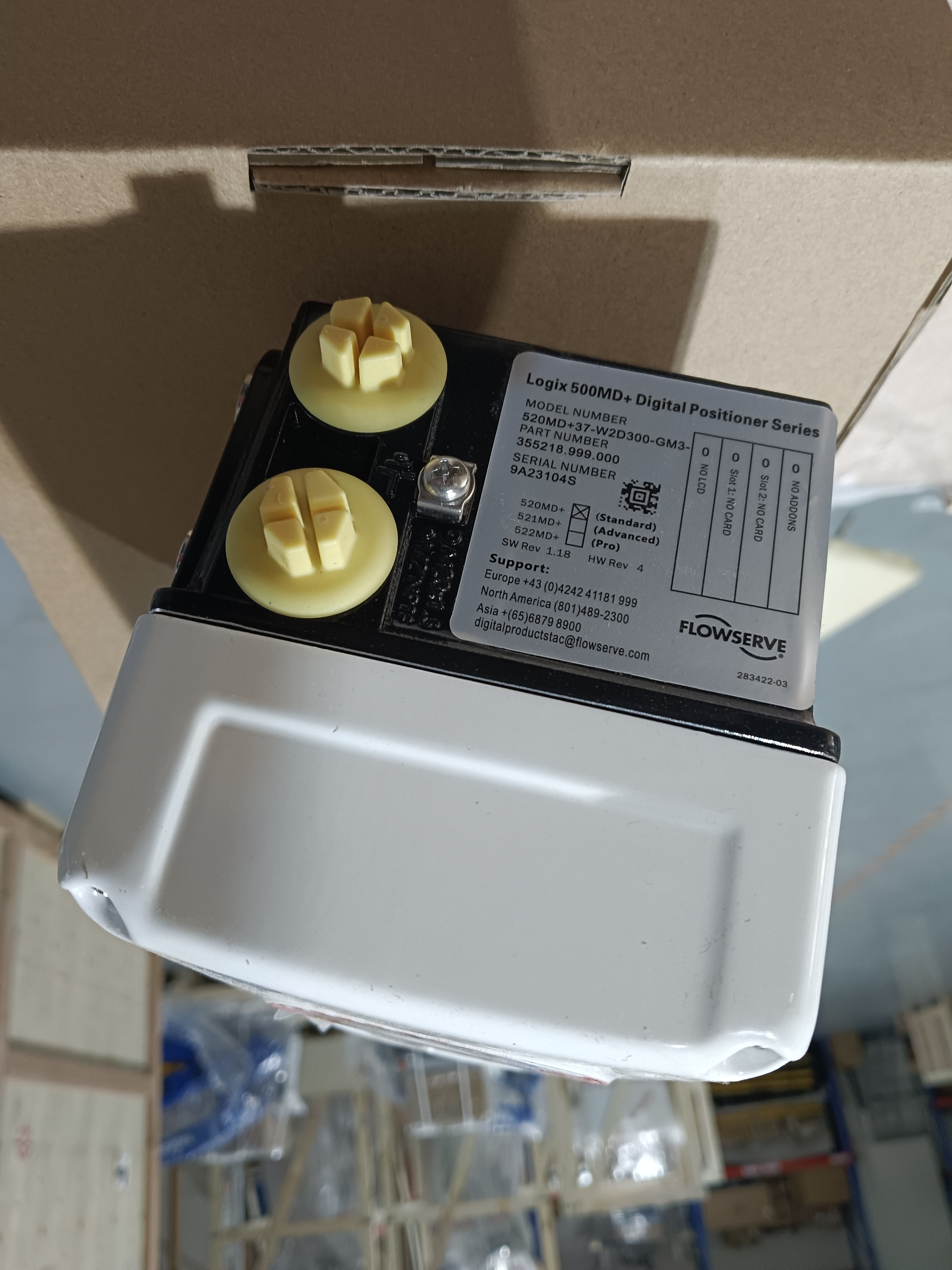

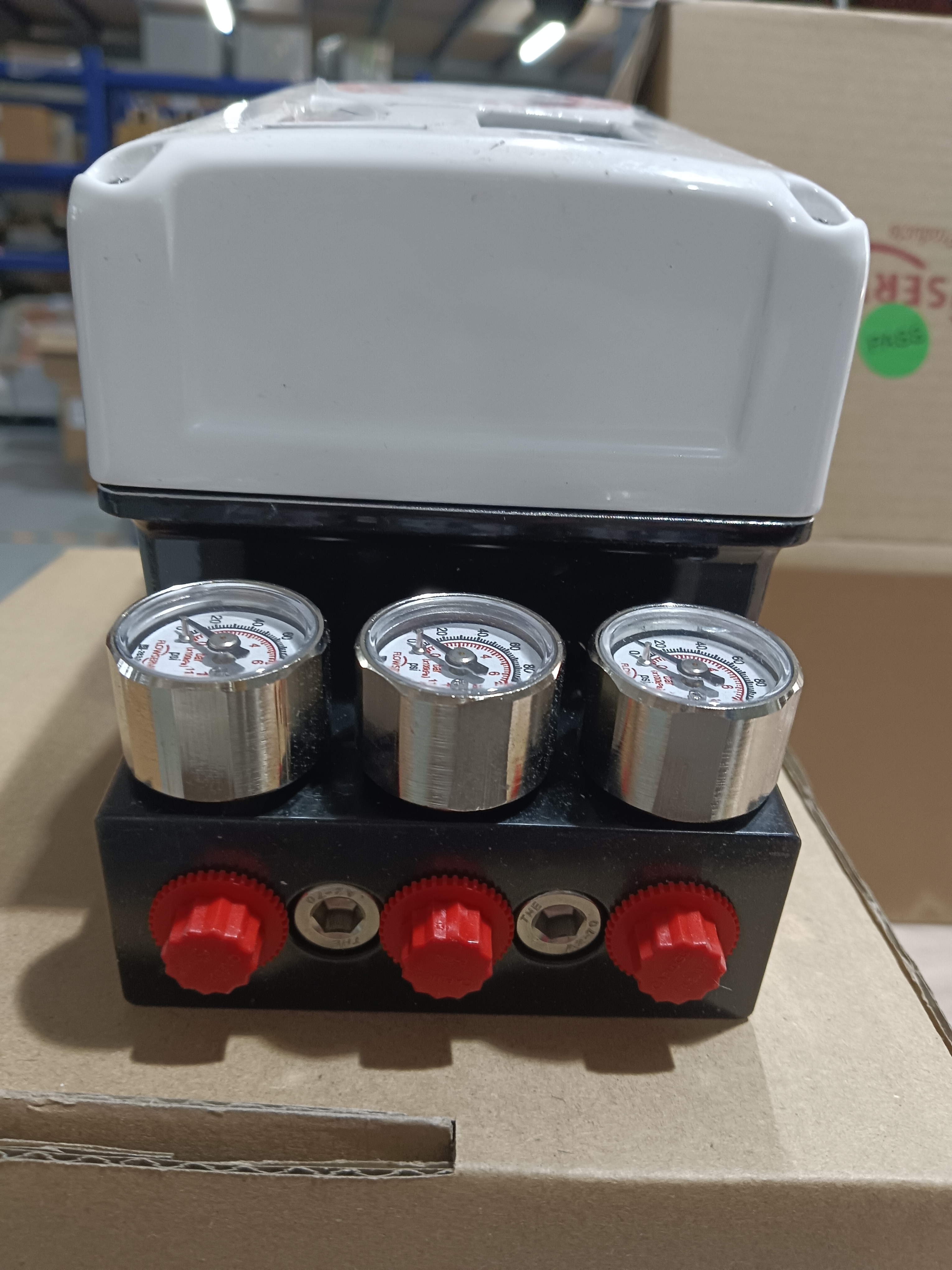

Positionneur numérique pneumatique de soupape en alliage d'aluminium HART pour contrôle de soupape intelligente

Aperçu du produit

Le positionneur de vanne numérique Flowserve Logix 520MD est un instrument intelligent communiquant HART, conçu pour offrir un positionnement précis et stable des vannes de régulation pneumatiques. Il accepte un signal de commande bidirectionnel 4-20 mA CC et produit une sortie pneumatique proportionnelle qui entraîne l'actionneur, prenant en charge les configurations de vannes à simple et double effet. Le 520MD utilise une technologie piézoélectrique avancée et une architecture de contrôle à deux étages pour obtenir une réponse rapide, une étanchéité parfaite et un dépassement minimal. Son algorithme d'accord de gain multivariable permet au positionneur de gérer en douceur les changements de consigne importants tout en résolvant de très petits ajustements de consigne avec une grande précision. Une routine d'accord automatique mesure le comportement de l'actionneur et sélectionne les valeurs de gain optimales, et un sélecteur de gain permet aux utilisateurs d'affiner les performances si nécessaire. La communication HART 5, 6 et 7 est prise en charge sur la boucle 4-20 mA, donnant accès aux informations de statut, de configuration et de diagnostic. Comme le 520MD est alimenté par la boucle et fonctionne avec aussi peu que 3,6 mA, il fonctionne avec les contrôleurs et les barrières électriques existants.

Le boîtier est en aluminium et est conçu pour les environnements industriels sévères, avec une plage de température de fonctionnement de -52°C à +85°C (-62°F à +185°F). Plus de 130 alarmes d'avertissement aident à identifier les problèmes potentiels de vanne, d'actionneur et de positionneur avant qu'ils ne causent des temps d'arrêt. Lorsqu'il est combiné avec le logiciel ValveSight DTM, le 520MD fournit de puissants outils de diagnostic pour un dépannage rapide et une maintenance prédictive. Il est classé Intrinsèquement Sûr Classe 1 Division 1 Groupes A-D et Non-Inflammable Classe 1 Division 2 Groupes A-D, ce qui le rend adapté à l'installation dans des zones dangereuses. Le positionneur est homologué ATEX, IECEx, US et Canada. Les industries typiques comprennent le pétrole et le gaz, le traitement chimique, le raffinage, la production d'énergie, le traitement de l'eau et des eaux usées, et la pâte à papier. La conception modulaire compacte, les options de configuration locales, la communication numérique et la capacité de diagnostic font du 520MD un choix fiable pour l'automatisation des vannes et l'efficacité des usines.

Spécifications techniques

Industrie d'application

1. Traitement du pétrole et du gaz

2. Usines chimiques et pétrochimiques

3. Production d'énergie

4. Traitement de l'eau et des eaux usées

5. Papeteries

6. Raffinage et régulation de pression des pipelines

7. Fabrication pharmaceutique

8. Traitement des métaux et des mines

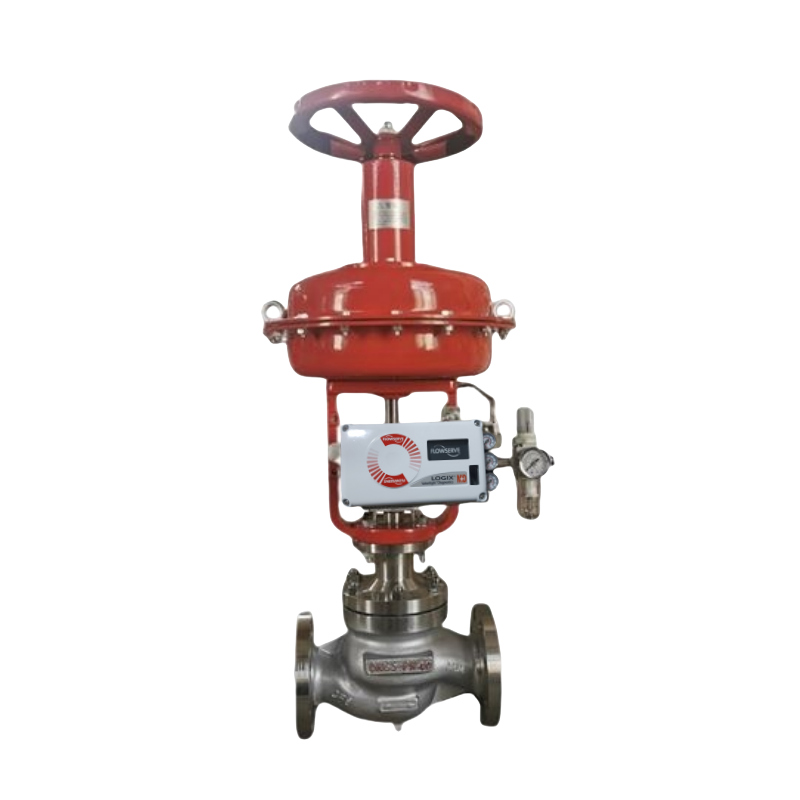

Ces industries nécessitent un positionnement précis des vannes, une communication fiable et une capacité de diagnostic solide pour maintenir l'efficacité de la production et la sécurité. Le 520MD est particulièrement adapté aux applications où une capacité d'air élevée et une faible consommation d'air sont importantes, telles que le contrôle automatisé du débit et de la pression sur les vannes industrielles, l'automatisation des vannes en amont et intermédiaires du pétrole et du gaz, les processus discontinus et continus chimiques et pétrochimiques, les systèmes de vapeur et utilités dans les centrales électriques, et la régulation de pression des pipelines et du raffinage. La technologie piézoélectrique combinée à une rétroaction en boucle interne offre un contrôle haute performance avec une consommation d'air minimale. Avec la communication HART et le logiciel ValveSight, les opérateurs peuvent accéder aux données d'état de la vanne et aux alertes de diagnostic sans entrer dans les zones dangereuses, améliorant la sécurité et permettant la maintenance prédictive.

Problèmes courants

1. Le positionneur ne répond pas aux commandes analogiques – vérifiez la continuité de la boucle 4-20 mA, vérifiez que la source peut fournir au moins 3,6 mA et confirmez que la tension aux bornes répond à la tension de conformité requise.

2. La vanne ne se déplace pas avec le changement de consigne – vérifiez les connexions pneumatiques et la pression d'alimentation ; confirmez que le signal d'entrée correct atteint l'instrument et que le calibrage a été effectué.

3. La LED d'état locale ne fonctionne pas – vérifiez l'alimentation et assurez-vous que les connexions aux bornes sont sécurisées.

4. Quick-Cal ne parvient pas à se terminer – vérifiez la course de l'actionneur, la pression d'alimentation et la position de la rétroaction magnétique ; vérifiez qu'il n'y a pas de blocage mécanique.

5. Rétroaction de position incorrecte – vérifiez les points d'actionnement des commutateurs à semi-conducteurs et recalibrez le positionneur à l'aide de l'interface locale ou du logiciel ValveSight.

6. Fuites d'air ou chute de pression – inspectez les connexions d'alimentation en air, le relais et les tuyaux de l'actionneur pour détecter les fuites ; vérifiez que la pression d'alimentation est adéquate et propre.

7. Vanne bloquée ou solénoïde bloqué – exécutez des tests de diagnostic via ValveSight pour identifier le frottement de l'ensemble de vanne, les problèmes de ressort d'actionneur ou les problèmes d'arbre.

8. Frottement excessif de l'ensemble de vanne – effectuez une analyse de frottement diagnostique et comparez-la à la référence ; inspectez l'état du garnissage et de la tige.

9. Infiltration d'humidité dans le boîtier – inspectez les joints du couvercle, les presse-étoupes et le boîtier de connexion ; vérifiez l'intégrité IP66 / NEMA 4X.

10. Communication HART intermittente – vérifiez le câblage de la boucle, le blindage, la terminaison et l'adresse du périphérique HART ; vérifiez l'intégration du DTM avec le système de contrôle.

Modèles de remplacement

1. Flowserve Logix 3200MD

2. Flowserve Logix 3800MD

3. Flowserve Logix 510+

4. Fisher DVC6200

5. Fisher DVC2000

6. Neles ND9000 Series

7. Samson TROVIS 3730 Series

8. Masoneilan SVI II AP

9. Foxboro SRD911

10. Rotork YTC Series

Note de sélection : vérifiez la compatibilité de la bride de montage, la plage de course de l'actionneur, le type de signal d'entrée, le protocole de communication, la pression d'alimentation et la protection du boîtier avant de substituer des modèles. Le 520MD est conçu pour les actionneurs pneumatiques à simple ou double effet et partage un boîtier et un système d'actionnement communs avec d'autres modèles de la série Logix 500, permettant d'utiliser la plupart des accessoires optionnels dans toute la famille.
