HART communiquant le positionneur de soupape numérique avec interface locale et détection magnétique pour le contrôle du positionneur de soupape pneumatique

Présentation du produit

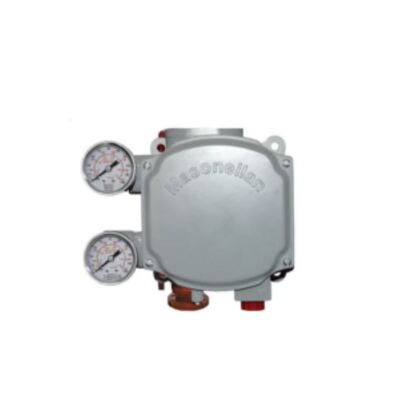

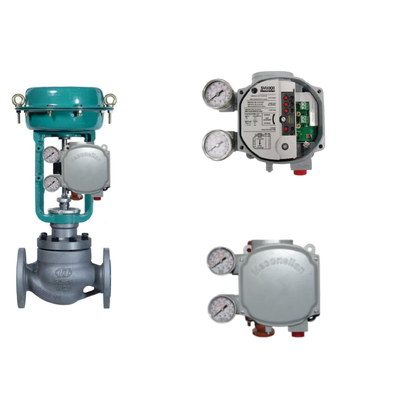

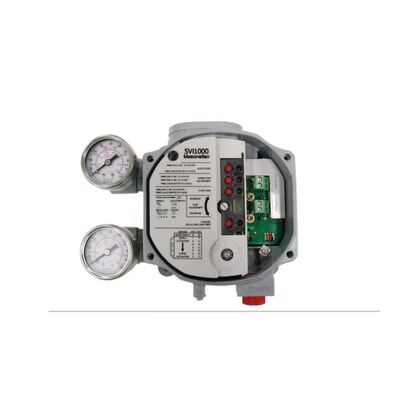

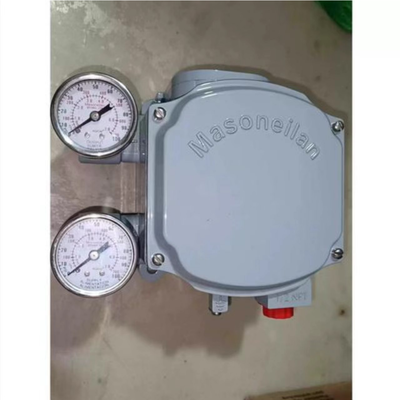

Le positionneur de vanne numérique Masoneilan SVI1000 est un instrument compact, alimenté par boucle et communiquant avec HART, conçu pour les vannes de régulation pneumatiques à simple effet. Il reçoit un signal de commande CC de 4 à 20 mA et le convertit en une sortie pneumatique proportionnelle pour piloter l'actionneur de vanne, offrant ainsi un positionnement précis et réactif de la vanne pour le contrôle de processus continu et par lots. Le SVI1000 utilise une technologie éprouvée de détection de position magnétique sans contact qui élimine l'usure mécanique et simplifie l'installation sur tout actionneur doté de capacités de montage NAMUR, CEI 60534-6-1 ou CEI 60534-6-2. Son interface locale conviviale avec fonctionnement « un bouton = une fonction » permet une configuration et un étalonnage rapides, la plupart des vannes de régulation étant prêtes à fonctionner en moins de cinq minutes.. L'instrument prend en charge la communication HART révision 5 ou révision 7, sélectionnable sur site, permettant un accès à distance aux données sur l'état des vannes et aux alertes de diagnostic.. Les commutateurs statiques intégrés fournissent un retour de position de la vanne sans matériel supplémentaire. La fonction de réglage automatique détermine les paramètres optimaux de contrôle de la position de la vanne, garantissant ainsi des performances constantes sur différents types d'actionneurs. Étant donné que le SVI1000 est alimenté en boucle sans alimentation externe requise, l'installation est simplifiée et les coûts de câblage sont réduits..

Le boîtier est construit en aluminium à faible teneur en cuivre avec un revêtement en polyuréthane gris sur un apprêt époxy, offrant une protection IP66 et NEMA 4X contre la poussière, la pénétration d'eau et les atmosphères corrosives.. La plage de températures de fonctionnement est de -40 à +85 °C (-40 à +185 °F), avec une humidité relative de 10 % à 95 %, sans condensation.. La plage de pression d'alimentation est de 20 à 100 psi (1,4 à 7 bars) et l'alimentation en air doit être de l'air sec et filtré à 5 microns conformément à la norme ISA S7.3.. Le SVI1000 propose un portefeuille complet de certifications comprenant ATEX, FM, IEC, CSA et CE, avec des approbations intrinsèquement sûres et non incendiaires (énergie limitée) pour une utilisation en zone dangereuse.. Il est largement déployé dans les domaines de la production d'électricité, du raffinage, de la pétrochimie, du secteur pétrolier et gazier intermédiaire et en amont, du traitement de l'eau et du contrôle général des processus industriels.. Le capteur de déplacement sans contact permet un positionnement précis et un fonctionnement sans entretien, et le positionneur peut être intégré aux principaux systèmes de contrôle via les technologies HART eDDL et FDT-DTM. La combinaison d'une taille compacte, d'une configuration locale, d'une communication numérique et de faibles exigences de maintenance fait du SVI1000 un choix pratique et fiable pour l'automatisation des vannes et l'efficacité des installations.

Spécifications techniques

Industrie des applications

1. Production d'énergie

2. Raffinage du pétrole et du gaz

3. Transformation pétrochimique

4. Pétrole et gaz en milieu et en amont

5. Traitement de l'eau et des eaux usées

6. Traitement chimique

7. Usines de pâtes et papiers

8. Contrôle général des processus industriels

Ces industries nécessitent un positionnement précis des vannes, une communication fiable et un fonctionnement nécessitant peu d’entretien pour maintenir l’efficacité et la sécurité de la production. Le SVI1000 est particulièrement adapté aux applications où une taille compacte, une configuration locale simple et une mise en service rapide sont importantes, telles que les ensembles montés sur patins et les mises à niveau d'anciens positionneurs électropneumatiques.. Le système de retour magnétique sans contact réduit la complexité de montage et est idéal pour les actionneurs pneumatiques simple effet avec montage NAMUR. Grâce à la communication HART, les opérateurs peuvent accéder aux données sur l'état des vannes et aux alertes de diagnostic sans entrer dans les zones dangereuses, améliorant ainsi la sécurité et réduisant l'exposition aux environnements dangereux.

Problèmes courants

1. Le positionneur ne répond pas au signal d'entrée – vérifiez la continuité de la boucle 4-20 mA, vérifiez que la source peut fournir 20 mA et confirmez que la tension aux bornes est d'au moins 9 V CC à 20 mA.

2. La vanne ne fonctionne pas lors du changement du point de consigne – vérifiez les connexions pneumatiques et la pression d'alimentation ; confirmez que le signal d’entrée correct atteint l’instrument.

3. L'affichage LED local ne fonctionne pas – vérifiez l'alimentation électrique et vérifiez que les connexions des bornes sont sécurisées.

4. Le réglage automatique ne parvient pas à se terminer : vérifiez la course de l'actionneur, la pression d'alimentation et que le retour magnétique est correctement positionné ; vérifiez qu’il n’y a pas de liaison mécanique.

5. Retour de position incorrect – vérifiez les points d'actionnement du commutateur statique et recalibrez le positionneur à l'aide de l'interface locale.

6. Fuites d'air ou chute de pression – inspectez les connexions d'alimentation en air, le relais et les tubes de l'actionneur pour détecter toute fuite ; vérifiez que la pression d’alimentation est adéquate et propre.

7. Vanne bloquée ou solénoïde bloqué – effectuez des tests de diagnostic pour identifier la friction de l'ensemble de vanne, les problèmes de ressort d'actionneur ou les problèmes d'arbre.

8. Frottement excessif de l'ensemble de vannes : effectuez une analyse diagnostique du frottement et comparez-la à la ligne de base ; inspecter l’état de la garniture et de la tige.

9. Pénétration d'humidité dans le boîtier – inspectez les joints du couvercle, les presse-étoupes et la boîte à bornes ; vérifier l'intégrité IP66 / NEMA 4X.

10. Communication HART intermittente : vérifiez le câblage de la boucle, le blindage, la terminaison et l'adresse du périphérique HART.

Modèles de remplacement

1. Masoneilan SVI II AP

2. Masoneilan SVI3

3. Masoneilan SVI FF (FOUNDATION Fieldbus)

4. Fisher DVC2000

5. Fisher DVC6200

6. Série Neles ND9000

7. Série Samson TROVIS 3730

8. Flowserve Logix 520MD

9. Foxboro SRD911

10. Série Rotork YTC

Note de sélection : vérifiez la compatibilité de la bride de montage, la plage de déplacement de l'actionneur, le type de signal d'entrée, le protocole de communication, la pression d'alimentation et la protection du boîtier avant de remplacer les modèles. Le SVI1000 est conçu pour les actionneurs pneumatiques à simple effet et peut remplacer directement les anciens positionneurs électropneumatiques.
