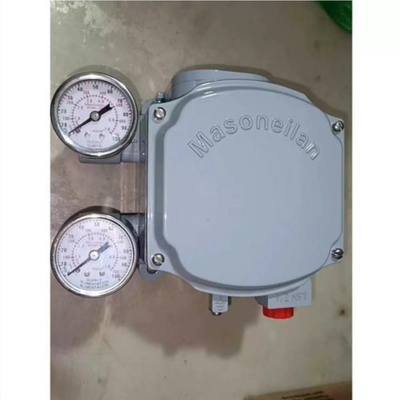

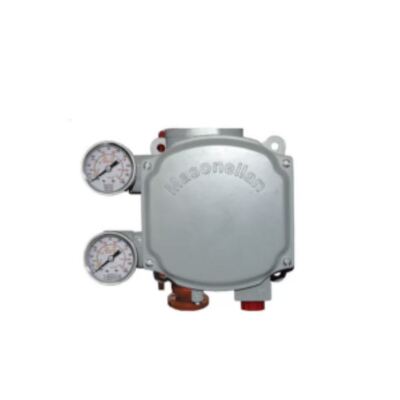

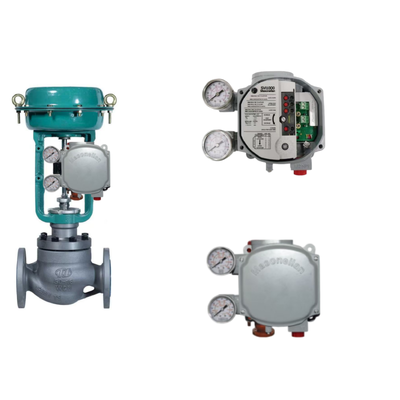

Masoneilan SVI1000 positionneur magnétique de vanne avec interface locale et boîtier en alliage d'aluminium pour le contrôle des vannes

Aperçu du produit

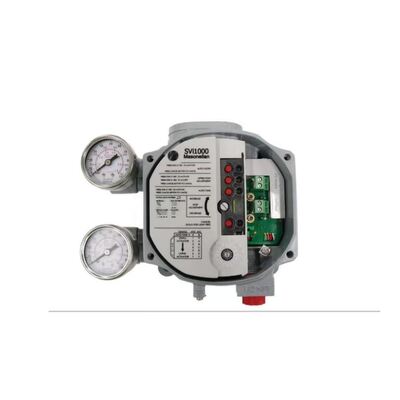

Le positionneur de vanne numérique Masoneilan SVI1000 est un instrument compact, alimenté par boucle, communiquant en HART, conçu pour les vannes de régulation pneumatiques à simple effet. Il reçoit un signal de commande de 4-20 mA CC et le convertit en une sortie pneumatique proportionnelle pour piloter l'actionneur de vanne, offrant un positionnement précis et réactif pour le contrôle de processus continu et discontinu. Le SVI1000 utilise une technologie éprouvée de détection de position magnétique sans contact qui élimine l'usure mécanique et simplifie l'installation sur tout actionneur avec des capacités de montage NAMUR, IEC 60534-6-1 ou IEC 60534-6-2. Son interface locale conviviale avec une opération "un bouton = une fonction" permet une configuration et un étalonnage rapides, la plupart des vannes de régulation étant prêtes à fonctionner en moins de cinq minutes. L'instrument prend en charge la communication HART révision 5 ou révision 7, sélectionnable sur le terrain, permettant un accès à distance aux données d'état de la vanne et aux alertes de diagnostic. Les interrupteurs à semi-conducteurs intégrés fournissent un retour d'information sur la position de la vanne sans matériel supplémentaire. La fonction de réglage automatique détermine les paramètres de contrôle de position de vanne optimaux, garantissant des performances constantes sur différents types d'actionneurs. Comme le SVI1000 est alimenté par boucle sans alimentation externe requise, l'installation est simplifiée et les coûts de câblage sont réduits.

Le boîtier est construit en aluminium à faible teneur en cuivre avec un revêtement en polyuréthane gris sur un apprêt époxy, offrant une protection IP66 et NEMA 4X contre la poussière, les infiltrations d'eau et les atmosphères corrosives. La plage de température de fonctionnement est de -40 à +85 °C (-40 à +185 °F), avec une humidité relative de 10 % à 95 %, sans condensation. La plage de pression d'alimentation est de 20 à 100 psi (1,4 à 7 bar), et l'alimentation en air doit être de l'air sec filtré à 5 microns conformément à la norme ISA S7.3. Le SVI1000 est doté d'un portefeuille complet de certifications, notamment ATEX, FM, IEC, CSA et CE, avec des approbations intrinsèquement sûres et non incendiaires (à énergie limitée) pour une utilisation en zone dangereuse. Il est largement déployé dans la production d'énergie, le raffinage, la pétrochimie, le pétrole et le gaz en amont et en aval, le traitement de l'eau et le contrôle de processus industriels généraux. Le capteur de course sans contact permet un positionnement précis et un fonctionnement sans entretien, et le positionneur peut être intégré aux principaux systèmes de contrôle via les technologies HART eDDL et FDT-DTM. La combinaison d'une taille compacte, d'une configuration locale, d'une communication numérique et de faibles exigences de maintenance fait du SVI1000 un choix pratique et fiable pour l'automatisation des vannes et l'efficacité des usines.

Spécifications techniques

Industrie d'application

1. Production d'énergie

2. Raffinage de pétrole et de gaz

3. Traitement pétrochimique

4. Pétrole et gaz en amont et en aval

5. Traitement de l'eau et des eaux usées

6. Traitement chimique

7. Papeteries

8. Contrôle de processus industriels généraux

Ces industries nécessitent un positionnement précis des vannes, une communication fiable et un fonctionnement à faible entretien pour maintenir l'efficacité de la production et la sécurité. Le SVI1000 est particulièrement adapté aux applications où la taille compacte, la configuration locale simple et la mise en service rapide sont importantes, telles que les ensembles montés sur patins et les modernisations d'anciens positionneurs électropneumatiques. Le système de rétroaction magnétique sans contact réduit la complexité du montage et est idéal pour les actionneurs pneumatiques à simple effet avec montage NAMUR. Grâce à la communication HART, les opérateurs peuvent accéder aux données d'état de la vanne et aux alertes de diagnostic sans entrer dans les zones dangereuses, améliorant ainsi la sécurité et réduisant l'exposition aux environnements dangereux.

Problèmes courants

1. Le positionneur ne répond pas au signal d'entrée – vérifiez la continuité de la boucle 4-20 mA, vérifiez que la source peut fournir 20 mA et confirmez que la tension de borne est d'au moins 9 VCC à 20 mA.

2. La vanne ne se déplace pas avec le changement de consigne – vérifiez les connexions pneumatiques et la pression d'alimentation ; confirmez que le signal d'entrée correct atteint l'instrument.

3. L'affichage LED local ne fonctionne pas – vérifiez l'alimentation et assurez-vous que les connexions de borne sont sécurisées.

4. Le réglage automatique ne se termine pas – vérifiez la course de l'actionneur, la pression d'alimentation et que la rétroaction magnétique est correctement positionnée ; vérifiez qu'il n'y a pas de blocage mécanique.

5. Rétroaction de position incorrecte – vérifiez les points d'actionnement des interrupteurs à semi-conducteurs et recalibrez le positionneur à l'aide de l'interface locale.

6. Fuites d'air ou chute de pression – inspectez les connexions d'alimentation en air, le relais et les tuyaux de l'actionneur pour détecter les fuites ; vérifiez que la pression d'alimentation est adéquate et propre.

7. Vanne bloquée ou solénoïde bloqué – exécutez des tests de diagnostic pour identifier le frottement de l'ensemble de vanne, les problèmes de ressort d'actionneur ou les problèmes d'arbre.

8. Frottement excessif de l'ensemble de vanne – effectuez une analyse de frottement diagnostique et comparez-la à la référence ; inspectez l'état du garnissage et de la tige.

9. Infiltration d'humidité dans le boîtier – inspectez les joints de couvercle, les presse-étoupes et la boîte à bornes ; vérifiez l'intégrité IP66 / NEMA 4X.

10. Communication HART intermittente – vérifiez le câblage de la boucle, le blindage, la terminaison et l'adresse du périphérique HART.

Modèles de remplacement

1. Masoneilan SVI II AP

2. Masoneilan SVI3

3. Masoneilan SVI FF (FOUNDATION Fieldbus)

4. Fisher DVC2000

5. Fisher DVC6200

6. Série Neles ND9000

7. Série Samson TROVIS 3730

8. Flowserve Logix 520MD

9. Foxboro SRD911

10. Série Rotork YTC

Note de sélection : vérifiez la compatibilité de la bride de montage, la plage de course de l'actionneur, le type de signal d'entrée, le protocole de communication, la pression d'alimentation et la protection du boîtier avant de substituer des modèles. Le SVI1000 est conçu pour les actionneurs pneumatiques à simple effet et peut servir de remplacement direct pour les anciens positionneurs électropneumatiques.
