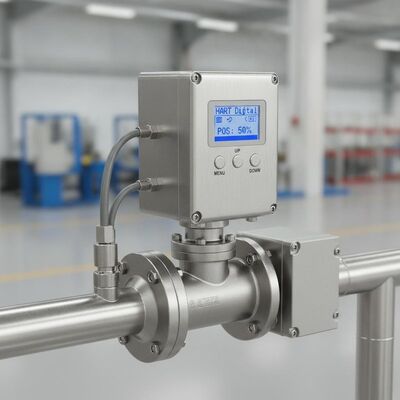

HART Communication Positionneur de soupape numérique Factory Préassemblé Package avec positionneur de soupape de boîtier en acier inoxydable

Vue d'ensemble du produit

Le paquet de positionneurs de vannes numériques Fisher DVC6200 est une solution de contrôle de vanne entièrement préassemblée et pré-testée en usine, conçue pour des performances précises et reproductibles dans les usines de traitement.Il emballe le positionneur de soupape numérique, le montage du matériel, des connexions de terminaux et des réglages vérifiés par étalonnage en une seule unité coordonnée, de sorte que les utilisateurs n'ont pas besoin d'obtenir et de faire correspondre séparément les positionneurs, les actionneurs,et dispositifs de rétroactionLe DVC6200 reçoit un signal d'entrée analogique en courant continu de 4 à 20 mA et le convertit en une pression de sortie pneumatique qui entraîne l'actionneur de la vanne avec une grande précision.La communication HART 5 ou HART 7 permet d'accéder à distance aux données d'état de la vanne à partir de n'importe quel point de la boucle, ce qui améliore la visibilité et réduit le besoin d'entrer dans les zones dangereuses.donc il n'y a pas de pièces d'usure et la durée de vie du cycle de l'assemblage est maximiséeL'instrument prend en charge le contrôle de l'accélération et le contrôle d'allumage/arrêt et fonctionne avec des actionneurs linéaires à tige coulissante à partir de 6.Les moteurs à roulement de 35 à 606 mm ainsi que les actionneurs rotatifs à quart de tour de 45 à 180°. La rétroaction de position est disponible par un émetteur intégré de 4 à 20 mA ou un interrupteur discret, selon la configuration commandée.les utilisateurs reçoivent une solution coordonnée qui réduit les erreurs de câblage et raccourcit le temps de démarrage.

Le boîtier est conçu pour les environnements industriels difficiles, avec une protection de type 4X et IP66 qui résiste à la poussière, à la pénétration d'eau et aux atmosphères corrosives.La plage de température ambiante standard est de -40 à +85°C, et une option de température extrême prolonge le fonctionnement jusqu'à -52°C lorsque des élastomères de fluorosilicone sont spécifiés.3 bar au-dessus de l'exigence de l'actionneur jusqu'à un maximum de 10.0 bar (145 psig), et la consommation d'air à l'état d'équilibre avec le relais à faible débit est inférieure à 0,056 Nm3/h à une pression d'alimentation de 1,4 bar.y compris les CSA, FM, ATEX, IECEx et approbations maritimes de Lloyd's Register, Bureau Veritas, DNV et ABS. Il prend en charge l'air, le gaz naturel et l'azote comme supports d'alimentation et est largement utilisé dans le pétrole et le gaz,traitement chimiqueLa combinaison de la communication numérique, de la capacité d'auto-diagnostic, de l'autodétection et de l'autodétection des maladies et de l'autodétection des maladies, ainsi que de l'autodétection des maladies et de la détection des maladies, sont des éléments essentiels de l'innovation.construction scellée, et le montage flexible font de ce package un choix fiable pour l'automatisation des vannes à long terme et le fonctionnement des installations à faible entretien.

Spécifications techniques

Industrie de l'application

1. Traitement du pétrole et du gaz

2. Fabrications chimiques et pétrochimiques

3. Production d'électricité et centrales à cycle combiné

4. Traitement de l'eau et des eaux usées

5. Fabrication de pâte à papier

6. Mines et transformation des métaux

7. Production alimentaire et de boissons

8. Fabrication pharmaceutique

Ces industries nécessitent un contrôle précis des vannes, une communication à distance fiable et une capacité de diagnostic en ligne.Systèmes d'eau de refroidissement à huile de lubrification du générateurL'option de boîtier en acier inoxydable résiste aux atmosphères corrosives couramment présentes dans les usines chimiques,usines de pâte et de papierAvec la communication HART, les opérateurs peuvent accéder aux données d'état des vannes sans entrer dans les zones dangereuses,amélioration de la sécurité et réduction de l'exposition à des environnements dangereux.

Problèmes communs

1. L'instrument ne communiquera pas vérifier l'alimentation électrique aux bornes de l'appareil et vérifier que la tension minimale requise est de 9,5 VDC pour la commande analogique ou de 10 VDC pour la communication HART.

2. La soupape ne passe pas de 0 à 100% avec un changement de réglage de la valeur de réglage ¢ vérifiez les connexions pneumatiques et la pression d'alimentation; confirmez que le bloc de sortie (AO ou DO) est correctement configuré dans Feature Select.

3. Le point de réglage du bloc du transducteur n'est pas mis à jour à partir du bloc AO ️ modifier le mode du bloc du transducteur en Auto et confirmer que le bloc AO est actif.

4. La lecture de l'entrée analogique ne correspond pas au courant réel de vérification de la tension du terminal, à la polarité du câblage et à la résistance de la boucle.

5. La soupape est coincée ou le solénoïde est coincé

6. Faible ou élevée pression d'alimentation en air ou chute de pression vérifier le régulateur d'alimentation en air, vérifier les fuites d'air extérieures dans le diaphragme ou le tuyau de l'actionneur et vérifier que la pression d'alimentation est au moins égale à 0.3 bar au-dessus de l'exigence maximale de l'actionneur.

7. Frottement excessif de l'assemblage de la vanne: effectuer des essais diagnostiques pour quantifier le frottement et le comparer à la valeur de référence; inspecter l'emballage et l'état de la tige.

8. Retour d'information de position incorrect

9. Entrée de l'humidité dans la boîte de terminaux inspecter les joints d'étanchéité, les glandes du câble et les boulons de couverture; vérifier l'intégrité IP66.

10. Désactivation de la communication sur la boucle HART check circuit de câblage, blindage, terminaison et adresse du périphérique HART.

Modèles de remplacement

1. Fisher DVC6200 HC (capacité élevée)

2. Le système d'avertissement de sécurité doit être équipé d'un dispositif de surveillance de la sécurité.

3. Les produits doivent être présentés dans les conditions suivantes:

4. Les résultats de l'enquête sont publiés dans les journaux de l'Union européenne.

5. Positionneur de soupape numérique Fisher DVC2000

6. Neles série ND9000 (ND9103 / ND9106 / ND9203 / ND9206)

7. La série 3730 de Samson TROVIS (3730-1/2/3/4)

8. Sanson 3725 / 4763

9. La série Masoneilan SVI II (SVI2 / SVI3 / SVI1000)

10. Logique de fluxserve 520MD / 3200MD

Note de sélection: vérifier la compatibilité de la bride de montage, la portée de l'actionneur, le type de signal d'entrée, le protocole de communication, la pression d'alimentation et la protection du boîtier avant de remplacer les modèles.Le DVC6200 est conçu pour une installation adaptée à la plupart des actionneurs pneumatiques Fisher et non Fisher, et la conception modulaire permet de remplacer les composants de travail critiques sans enlever le câblage de champ ou les tubes pneumatiques.
