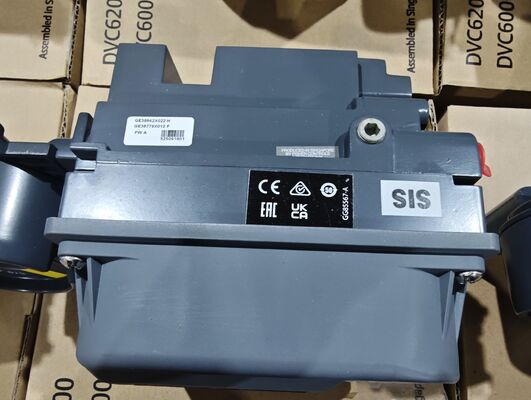

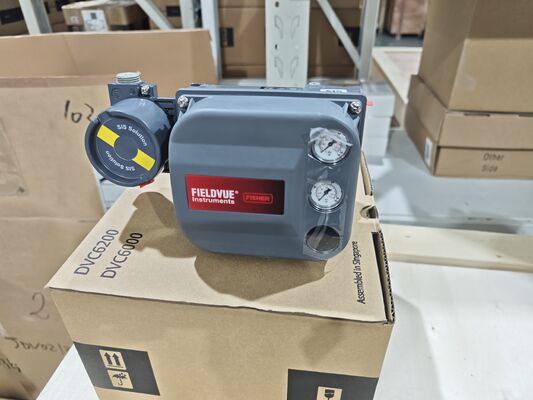

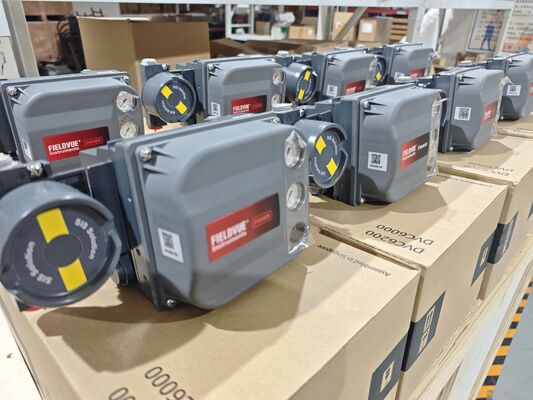

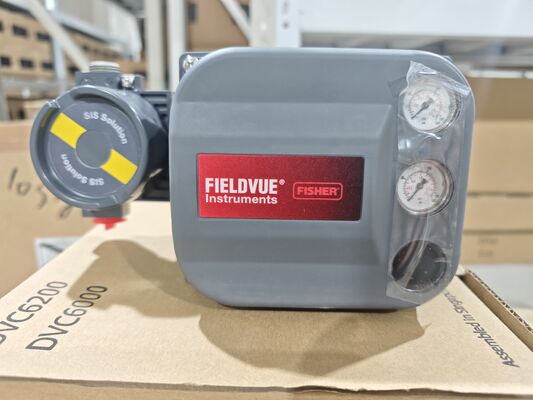

HART 5 / HART 7 Positionneur de soupape numérique avec IP66 et entrée 4-20 mA pour le contrôle de processus

Vue d'ensemble du produit

L'ensemble de positionneurs de vannes numériques Fisher DVC6200 est fourni comme une solution entièrement préassemblée et pré-testée en usine pour un contrôle précis des vannes dans les industries de procédés.Il combine le positionneur de soupape numérique, matériel de montage, connexions de bornes,et les réglages vérifiés par étalonnage dans un ensemble complet qui réduit considérablement le temps de mise en service sur place et élimine la nécessité de faire correspondre séparément le positionneurLe DVC6200 convertit un signal d'entrée analogique en courant continu de 4 à 20 mA en une pression de sortie pneumatique pour entraîner l'actionneur,et il utilise le protocole de communication HART 5 ou HART 7 pour permettre l'accès à distance aux données d'état de la vanne à partir de n'importe quel point le long de la boucleLe système de rétroaction à haute performance et sans liaison élimine le contact physique entre la tige de la vanne et le positionneur.ce qui signifie qu'il n'y a pas de pièces d'usure et la durée de vie du cycle de l'assemblage est maximiséeLe positionneur prend en charge à la fois les modes de commande de l'accélérateur et de commande allumage/arrêt, et il est compatible avec les actionneurs linéaires à tige coulissante d'un trajet nominal compris entre 6,35 mm et 606 mm,d'une puissance de sortie supérieure à 1 kVA,L'instrument fournit également une rétroaction de position via un émetteur de position intégré de 4 à 20 mA ou un interrupteur discret, selon la configuration.Parce que l'unité arrive en usine calibrée et testée, les utilisateurs reçoivent un package de positionnement coordonné qui réduit les erreurs de câblage et raccourcit le temps de démarrage.

Le boîtier est conçu pour les environnements industriels difficiles, avec une classification de protection de type 4X et IP66 qui résiste à la poussière, à la pénétration d'eau et aux atmosphères corrosives.La plage de température ambiante de fonctionnement est comprise entre -40 et +85°C, avec une option de température extrême disponible jusqu'à -52°C pour les instruments utilisant des élastomères de fluorosilicone.3 bar au-dessus de l'exigence de l'actionneur à un maximum de 10.0 bar (145 psig), et la consommation d'air à l'état d'équilibre avec le relais à faible débit est inférieure à 0,056 Nm3/h à une pression d'alimentation de 1,4 bar.y compris les CSA, FM, ATEX, IECEx et approbations maritimes de Lloyd's Register, Bureau Veritas, DNV et ABS. Le positionneur prend en charge l'air, le gaz naturel et l'azote comme supports d'alimentation,et il est largement utilisé dans le pétrole et le gazLa combinaison de la communication numérique et de l'informatique numérique a permis d'améliorer la qualité de l'information et d'améliorer l'efficacité de l'information.capacité d'auto-diagnostic, construction scellée et montage flexible font de ce package un choix fiable pour l'automatisation des vannes à long terme et le fonctionnement des installations à faible entretien.

Spécifications techniques

Modèle: DVC6200
Type de produit: Ensemble de positionneurs de soupapes numériques
Signal d'entrée: 4 à 20 mA de courant continu, nominal; une plage divisée est disponible
Protocole de communication: HART 5 / HART 7
Voltage minimum: 9,5 VDC pour la commande analogique; 10 VDC pour la communication HART
Pression maximale à la sortie: 145 psig (10,0 bar)
Médias d'approvisionnement: air / gaz naturel / azote
Consommation d'air: inférieure à 0,056 Nm3/h à 1,4 bar (20 psig)
Protection du boîtier: type 4X / IP66
Température ambiante: -40 à +85°C
Option de température extrême: -52 à +85°C avec des élastomères de fluorosilicone
Type de montage: intégré
La norme de montage est la suivante: CEI 60534-6-1 / CEI 60534-6-2 / VDI/VDE 3845 / NAMUR
Compatibilité avec l'actionneur: Légère en glissement (6,35-606 mm); Rotation à quart de tour (45°-180°)
Réaction de position: émetteur intégral 4-20 mA / interrupteur discret
Diagnostique: Oui, Diagnostique de la performance de FIELDVUE
Certifications: CSA / FM / ATEX / IECEx / Approbation des équipements maritimes
Matériau du boîtier: alliage d'aluminium (standard) / acier inoxydable (facultatif)
Poids: 3,5 kg / 7,7 lb (aluminium); 8,6 kg / 19 lb (acier inoxydable)

Industrie de l'application

Traitement du pétrole et du gaz

Fabrications chimiques et pétrochimiques

Production d'électricité et centrales à cycle combiné

Traitement de l'eau et des eaux usées

Fabrication de pâte à papier

Mines et transformation des métaux

Production alimentaire et de boissons

Fabrication pharmaceutique

Ces industries nécessitent un contrôle précis des vannes, une communication à distance fiable et une capacité de diagnostic en ligne.Systèmes d'eau de refroidissement à huile de lubrification du générateurL'option de boîtier en acier inoxydable résiste aux atmosphères corrosives souvent présentes dans les usines chimiques,usines de pâte et de papierAvec la communication HART, les opérateurs peuvent accéder aux données d'état des vannes sans entrer dans les zones dangereuses,amélioration de la sécurité et réduction de l'exposition à des environnements dangereux.

Problèmes communs

L'instrument ne communiquera pas vérifier l'alimentation électrique aux bornes de l'appareil et vérifier que la tension minimale requise est de 9,5 VDC pour la commande analogique ou de 10 VDC pour la communication HART.

La soupape ne passe pas de 0 à 100% avec un changement de réglage de la valeur de réglage ¢ vérifiez les connexions pneumatiques et la pression d'alimentation; confirmez que le bloc de sortie (AO ou DO) est correctement configuré dans Feature Select.

Le point de réglage du bloc du transducteur n'est pas mis à jour à partir du bloc AO ️ modifier le mode du bloc du transducteur en Auto et confirmer que le bloc AO est actif.

La lecture de l'entrée analogique ne correspond pas au courant réel de vérification de la tension du terminal, à la polarité du câblage et à la résistance de la boucle.

La soupape est coincée ou le solénoïde est coincé

Faible ou élevée pression d'alimentation en air ou chute de pression vérifier le régulateur d'alimentation en air, vérifier les fuites d'air extérieures dans le diaphragme ou le tuyau de l'actionneur et vérifier que la pression d'alimentation est au moins égale à 0.3 bar au-dessus de l'exigence maximale de l'actionneur.

Frottement excessif de l'assemblage de la vanne: effectuer des essais diagnostiques pour quantifier le frottement et le comparer à la valeur de référence; inspecter l'emballage et l'état de la tige.

Retour d'information de position incorrect

Entrée de l'humidité dans la boîte de terminaux inspecter les joints d'étanchéité, les glandes du câble et les boulons de couverture; vérifier l'intégrité IP66.

Désactivation de la communication sur la boucle HART check circuit de câblage, blindage, terminaison et adresse du périphérique HART.

Modèles de remplacement

Fisher DVC6200 HC (capacité élevée)

Le système d'avertissement de sécurité doit être équipé d'un dispositif de surveillance de la sécurité.

Les produits doivent être présentés dans les conditions suivantes:

Les résultats de l'enquête sont publiés dans les journaux de l'Union européenne.

Positionneur de soupape numérique Fisher DVC2000

Neles série ND9000 (ND9103 / ND9106 / ND9203 / ND9206)

La série 3730 de Samson TROVIS (3730-1/2/3/4)

Sanson 3725 / 4763

La série Masoneilan SVI II (SVI2 / SVI3 / SVI1000)

Logique de fluxserve 520MD / 3200MD

Note de sélection: vérifier la compatibilité de la bride de montage, la portée de l'actionneur, le type de signal d'entrée, le protocole de communication, la pression d'alimentation et la protection du boîtier avant de remplacer les modèles.Le DVC6200 est conçu pour une installation adaptée à la plupart des actionneurs pneumatiques Fisher et non Fisher, et la conception modulaire permet de remplacer les composants de travail critiques sans enlever le câblage de champ ou les tubes pneumatiques.
