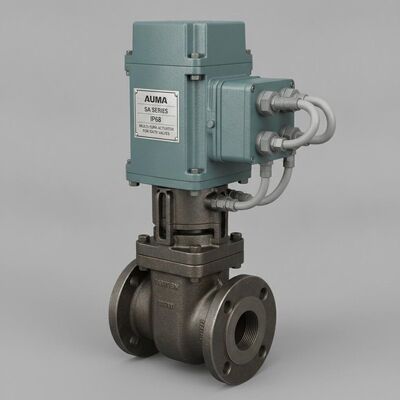

L'actionneur électrique à plusieurs tours en alliage d'aluminium DIN IP68 et l'actionneur de vanne électrique pour vannes de porte

Vue d'ensemble du produit

Le paquet de soupapes de la série AUMA SA est livré en usine, avec un actionneur électrique à plusieurs tours déjà monté et testé sur une vanne à porte ou à globe.Cela élimine l'approvisionnement séparé en composants et réduit le temps d'installation sur placeL'actionneur produit un couple de 10 Nm à 32 000 Nm grâce à un moteur à courant alternatif, à courant alternatif ou à courant continu à trois phases.tandis qu'une roue à main permet une action manuelle lorsque la puissance n'est pas disponible.

Les actionneurs de type SA destinés à un fonctionnement ouvert ou fermé sont qualifiés de classe A et de classe B ou de fonctionnement à courte durée S2 15 min. Une version optionnelle S2 30 min gère des périodes de fonctionnement plus longues.L'actionneur peut être associé à diverses commandes, depuis les unités OPEN-CLOSE de base jusqu'aux versions à microcontrôle avec enregistrement des données de fonctionnement ou interface bus de terrain.Le boîtier IP68 conformément à la norme EN 60529 offre une protection contre la corrosion de haute qualité (KS) et fonctionne à une température comprise entre -30 °C et +70 °CLes types de moteurs de sortie sont conformes aux normes DIN et ISO.

Spécifications techniques

Industrie de l'application

Le système est utilisé pour le traitement des eaux usées, la production d'électricité, le pétrole et le gaz, la pétrochimie, le traitement chimique, le chauffage urbain et les usines industrielles.,Le boîtier IP68 le rend adapté aux conditions extérieures difficiles ou immergées.

Problèmes communs

• Aucune réaction aux commandes d'opération: Vérifiez d'abord le réglage du temps de réaction, puis recherchez un blocage mécanique ou des problèmes d'alimentation.

• défaut de couple dans le sens OUVERT ou CLOSE: Vérifiez si la vanne est obstruée et vérifiez les réglages de l'interrupteur de couple.

• Indicateur de position mécanique ne peut pas être réglé: L'engrenage de réduction peut ne pas correspondre aux tours/coupes de l'actionneur. Installez un engrenage de réduction approprié.

• L'actionneur fonctionne jusqu'à l'arrêt final, bien que les interrupteurs de limite fonctionnent correctement: Examiner les paramètres du commutateur de limite et la configuration de la position finale.

• Température d'enroulement du moteur trop élevée: Vérifiez si la dimension de l'actionneur correspond à l'application. Confirmez que le cycle de travail est correct.

Modèles de remplacement

La série AUMA SA est une plateforme d'actionneur électrique à plusieurs tours de génération actuelle.La série SAEx est disponible pour des applications à l'épreuve des explosions (plage de couple de 10 Nm à 16 Nm)La série SA-UW est conçue pour une utilisation continue sous l'eau (plage de couple de 10 Nm à 4 000 Nm).et la compatibilité de l'interface de commande avant la commande.
