Aperçu du produit

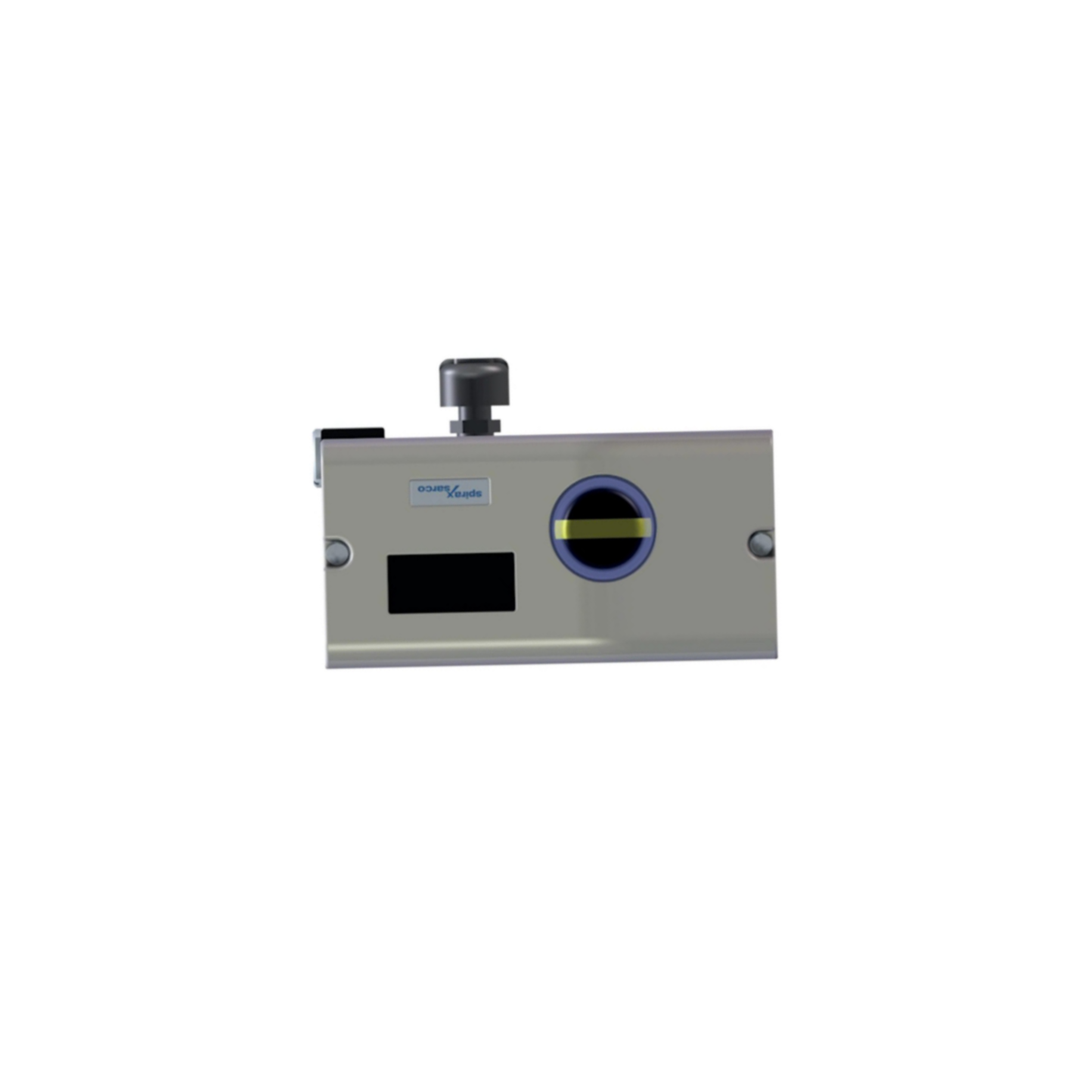

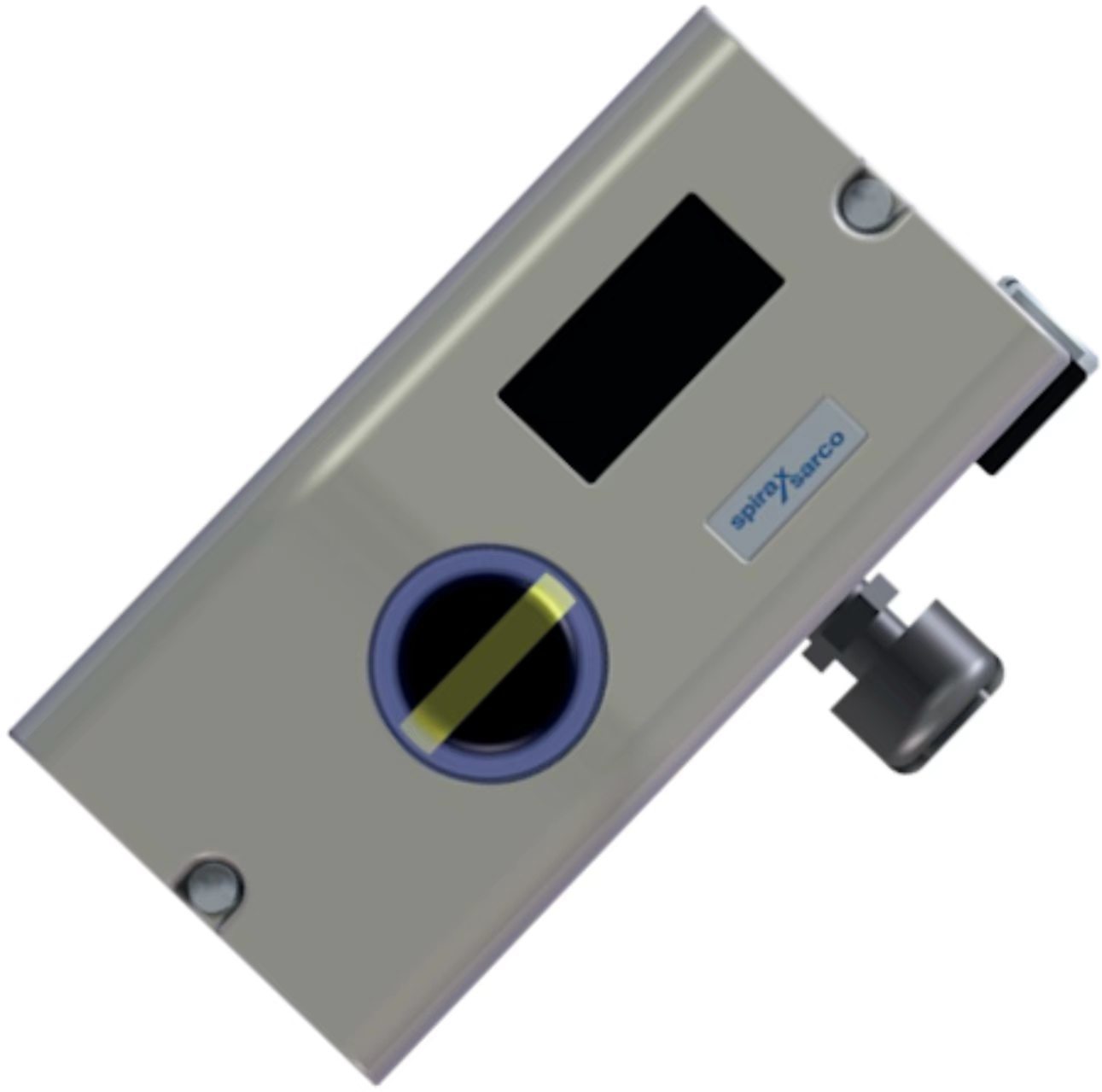

Le Spirax Sarco SP7 est un positionneur de vanne électropneumatique intelligent et configurable électroniquement, conçu pour être monté sur des actionneurs pneumatiques linéaires ou rotatifs conformes à la norme NAMUR. Il garantit une proportionnalité exacte entre la course de la vanne et le signal d'entrée électrique (mA) dans le positionneur.
Le SP7-1* possède un boîtier en aluminium moulé traité pour une installation en extérieur. L'unité peut être montée sur des actionneurs pneumatiques avec une course rotative de -57 à +57° ou une course linéaire de -28 à +28°. Le positionneur peut être fourni avec ou sans kit de montage et avec ou sans bloc manomètre. Il fonctionne avec un signal de commande en mA et une pression d'alimentation en air de 1,4 à 6 bars. Le positionneur peut également être utilisé pour inverser l'action du signal de commande.
Le SP7-10 comprend une interface de communication locale (LCI) en standard, avec un module de communication HART en option pour la communication via le signal 20mA. HART 5 ou HART 7 sont disponibles. Le SP7-11 offre un module PROFIBUS PA, et le SP7-12 offre un module FOUNDATION Fieldbus. Une entrée numérique peut activer des fonctions du système de contrôle, et une sortie numérique émet des messages collectifs (alarmes/défauts). Le SP7 est l'un des positionneurs les plus économes en énergie disponibles, avec une consommation d'air maximale en régime permanent de 0,015 SCFM, jusqu'à 50 fois plus efficace que les positionneurs électropneumatiques similaires.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Marque | Spirax Sarco |
| Protocole de communication | HART 5/7 (SP7-10) ; PROFIBUS PA (SP7-11) ; FOUNDATION Fieldbus (SP7-12) |
| Signal d'entrée | 4-20 mA (plage divisée amplitude min. 8 mA) ou bus de terrain |
| Interface de données | Filaire |
| Diagnostic | Diagnostic de vanne ; Indicateurs de maintenance préventive |
| Pression d'alimentation | 1,4 à 6 bars (20 à 87 psi) |
| Qualité de l'air | ISO 8573-1:2010 Classe 3:3:3 |
| Type de montage | Actionneurs linéaires et rotatifs (NAMUR) ; Simple effet |
| Température de fonctionnement | -20°C à +80°C (standard) ; -40°C à +80°C (version T4) |
| Protection du boîtier | IP66 |
| Matériau du boîtier | Aluminium moulé sous pression, peinture anticorrosion |
| Poids | Environ 0,78 kg (kit de montage linéaire) ; 0,4 kg (kit de montage rotatif) |
| Impédance | Max 485 ±15 Ω (pour signal d'entrée 4-20mA uniquement) |
| Certifications | ATEX II 2 G Ex ib IIC T6/T4 Gb ; IECEx ; CCC (Chine) ; NEPSI ; INMETRO |
| Garantie | Garantie fabricant de 3 ans |
Secteur d'application

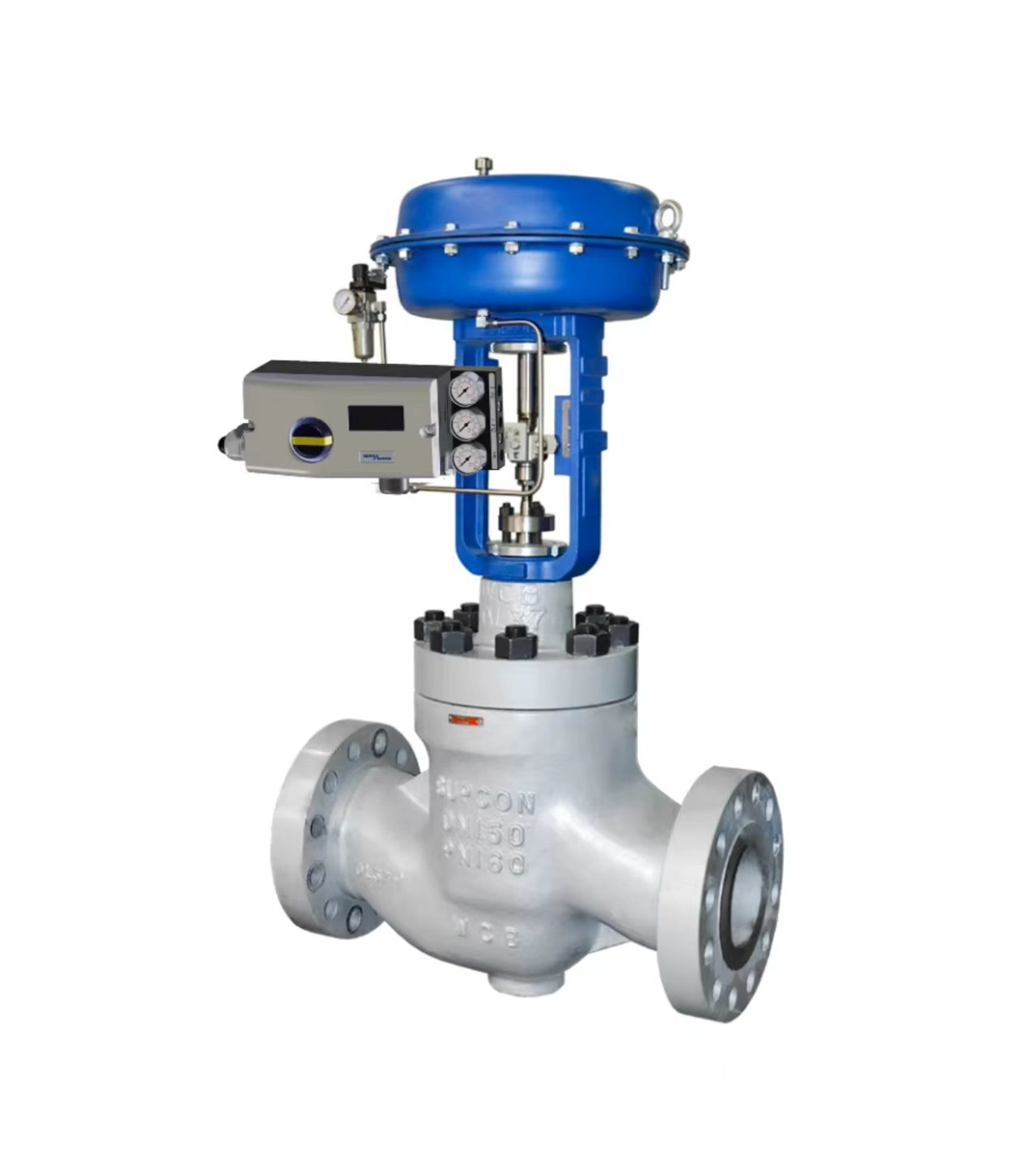

Le Spirax Sarco SP7 est utilisé dans les systèmes de régulation de vapeur, le chauffage et le refroidissement de procédés, les utilités agroalimentaires, la vapeur propre pharmaceutique et la régulation générale des vannes industrielles. Il convient aux applications où un positionnement numérique fiable et une efficacité énergétique sont essentiels. Le positionneur peut être utilisé avec tout actionneur conforme à la norme NAMUR, y compris les actionneurs des séries Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000 et TN2000.
Problèmes courants
Le positionneur ne répond pas au signal d'entrée: Vérifiez que la pression d'alimentation en air est comprise entre 1,4 et 6 bars. Vérifiez que les connexions pneumatiques sont sécurisées. Vérifiez que la qualité de l'alimentation en air est conforme à la norme ISO 8573-1:2010 Classe 3:3:3.
La position de la vanne ne correspond pas au signal d'entrée: Vérifiez le réglage de la courbe caractéristique. Vérifiez que le sens de fonctionnement est correctement défini. Recalibrez le point zéro.
Réponse lente de la vanne: Vérifiez la pression d'alimentation en air et le filtre. Vérifiez que le tube d'alimentation en air n'est pas obstrué.
ERREUR 10 (Alimentation interrompue): L'alimentation a été interrompue pendant au moins 20 ms. L'actionneur est déplacé en position de sécurité. Après environ 5 secondes, le positionneur est automatiquement réinitialisé.
ERREUR 11 (Erreur RAM): L'actionneur est déplacé en position de sécurité. Après environ 5 secondes, le positionneur est automatiquement réinitialisé et la RAM est réinitialisée.
SENS_ERR (Capteur de position défectueux): Le capteur de position est défectueux. Contactez le service pour un remplacement.
ALARME 1 (Fuite entre le positionneur et l'actionneur): Vérifiez les tubes pneumatiques et les raccords pour détecter les fuites.
ALARME 2 (Courant de consigne hors plage): Vérifiez la source du signal d'entrée et le câblage.
Modèles de remplacement
Le Spirax Sarco SP7 est une plateforme de positionneur intelligent de génération actuelle. Le positionneur intelligent SP8 est l'option de niveau supérieur de la même gamme de produits, offrant des diagnostics de vanne avancés avec une tendance des données à long terme pour comparer les performances actuelles de la vanne à celles d'une nouvelle vanne de régulation. Pour les installations existantes, le SP7 sert de mise à niveau des anciens positionneurs Spirax Sarco des séries EP5/EP6 et des positionneurs purement pneumatiques. Pour les alternatives inter-marques, vérifiez le montage de l'actionneur, la plage de course et le protocole de communication avant de commander.
