Vue d'ensemble du produit

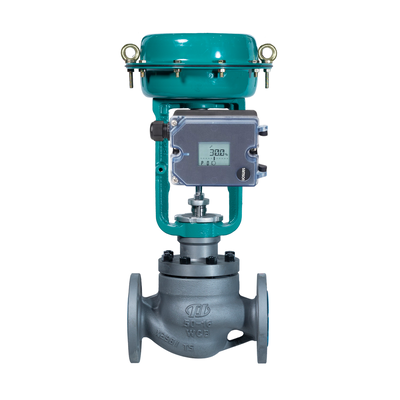

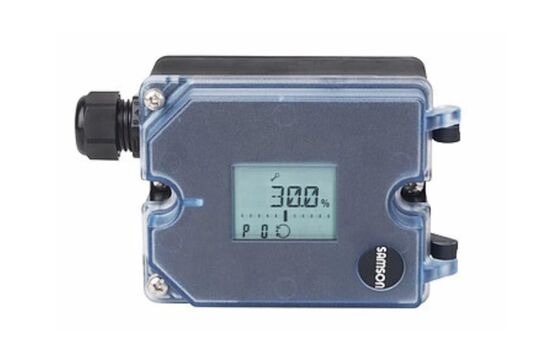

Le Samson 3725 est un positionneur électropneumatique auto-étalonnant compact pour globe pneumatique et vannes rotatives.Il s'agit d'un dispositif à action simple qui compare le signal de commande du système avec la position réelle de la soupape ou l'angle d'ouvertureLa détection magnéto-résistive sans contact élimine l'usure mécanique dans le chemin de rétroaction.L'unité résiste aux effets environnementaux et au marteau à vapeurTrois touches capacitives et un écran LCD avec direction de lecture sélectionnable rendent l'opération intuitive depuis n'importe quelle position de montage..Le démarrage automatique variable avec paramètres prédéfinis signifie que seules les écarts par rapport aux valeurs standard doivent être ajustés.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Marque | Sanson |
| Protocole de communication | HART (facultatif) |
| Signal d'entrée | 4 à 20 mA, unité à 2 fils |
| Interface de données | Avec câble |
| Diagnostique | Surveillance continue du point zéro |
| Pression d'approvisionnement | Maximum de 7 bar |
| Type de montage | Autres appareils pour la fabrication des produits du noyau ou de l'acier |
| Voyage (réglable) | 3.75 à 50 mm |
| Angle d'ouverture | 24 à 100° |
| Température de fonctionnement | -25 à +80°C |
| Protection du boîtier | Intérêt IP 66 |
| Matériel de logement | PPA (polyphthalamide), résistant aux UV |
| Connexions aériennes | G 1/4 ou 1/4 NPT |
| Courant minimum | 30,8 mA |
| Impédance de charge | Max. 6,3 V (315 Ω à 20 mA) |
| Des courbes caractéristiques | 3 courbes de déplacement, 9 courbes d'angle de rotation |
| Protection contre les explosions | Le type 3725-000: sans; le type 3725-110: ATEX; le type 3725-113: GOST; le type 3725-130: CSA |
| Certifications | Certificat de construction navale |
Industrie de l'application
Le Samson 3725 est utilisé dans le traitement chimique et pétrochimique, la production d'énergie et l'automatisation industrielle générale.Une opération facile.Le positionneur est conçu pour une utilisation universelle sur les actionneurs linéaires et rotatifs.
Problèmes communs
Le positionneur ne répond pas au signal d'entrée: vérifier la pression d'alimentation (max. 7 bar). vérifier la sécurité des connexions pneumatiques.
La position de la vanne ne correspond pas au signal d'entrée: Vérifiez le réglage de la courbe caractéristique. Vérifiez que la direction de fonctionnement est correctement réglée. Récalibrer le point zéro.
Opération ou oscillation irrégulière: Vérifiez les fuites d'air dans les tuyaux et les raccords. Vérifiez l'excès de frottement dans l'emballage de la vanne ou l'actionneur.
Erreur d'étalonnage du point zéroLe point zéro est hors de portée, vérifiez le montage et réajustez-le.
Erreur d'initialisationVérifiez la pression d'alimentation et la connexion du capteur de déplacement.
Modèles de remplacement
Le Samson 3725 est une plateforme de positionnement compacte.Le type 3724 est également disponible en alternative dans la même série.Pour les alternatives entre fournisseurs, vérifiez le montage de l'actionneur, la portée et le protocole de communication avant de commander.
