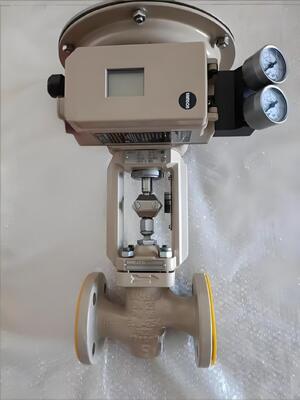

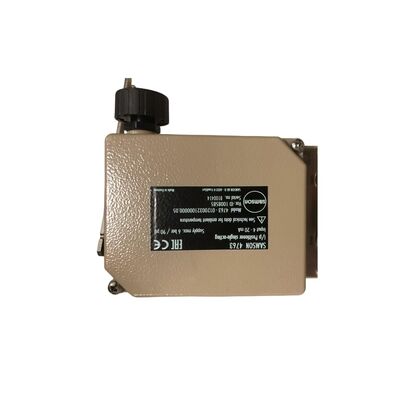

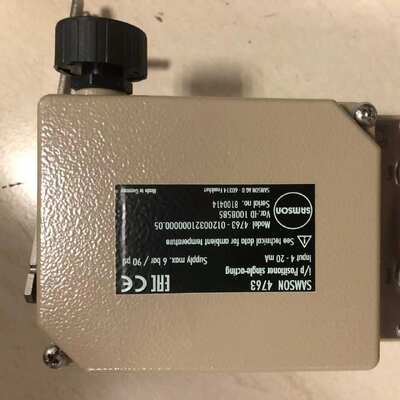

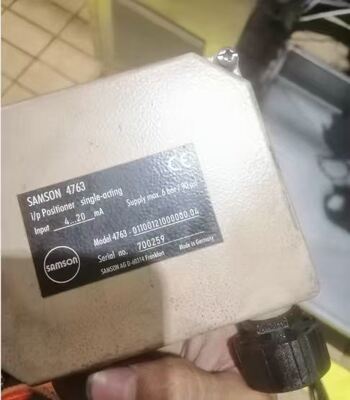

Samson 4763 Positionneur électropneumatique compact 4-20mA avec boîtier en aluminium moulé sous pression pour actionneurs de soupapes pneumatiques

1
MOQ
US $1,800 ~ $4,500
Prix
Samson 4763 Positionneur électropneumatique compact 4-20mA avec boîtier en aluminium moulé sous pression pour actionneurs de soupapes pneumatiques
traits Galerie Description de produit Évaluations et avis Demandez une citation
traits
Caractéristiques
Matériel: Alliage d'aluminium
Pouvoir: Pneumatique, électrique
Structure: Contrôle, course angulaire
Application: Général, industriel
Standard ou non standard: Standard
Taper: Commande, pneumatique
Standard: DIN, NORME ANSI, BS, ASTM
Mettre en évidence:

Positionneur électropneumatique de 4 à 20 mA

,

Positionneur de soupape en aluminium moulé sous pression

,

Positionneur pneumatique de conception compacte

Informations de base
Nom de marque: Samson 4763
Numéro de modèle: 4763
Conditions de paiement et expédition
Détails d'emballage: carton ou caisse en bois, 30 × 30 × 30 cm
Délai de livraison: 5~8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 2 750 unités par an
Description de produit

Vue d'ensemble du produit

Le Samson 4763 est un positionneur électropneumatique compact destiné au montage sur des vannes de régulation pneumatiques. C'est un instrument à simple effet qui compare le signal d'entrée du système de contrôle à la position réelle de la tige de la vanne, puis envoie une pression pneumatique correspondante à l'actionneur. Le boîtier est en aluminium moulé sous pression, et l'unité peut être montée dans n'importe quelle orientation sans être affectée par les vibrations mécaniques. Le sens de fonctionnement peut être inversé sur le terrain. La bande proportionnelle réglable et la capacité de sortie d'air permettent un réglage fin pour des applications spécifiques. Le 4763 accepte une entrée électrique de 4-20 mA ou 1-5 mA. Il utilise un système de force-balance à volet-ajutage. Des manomètres optionnels permettent de surveiller la pression d'alimentation et la pression du signal.

Spécifications techniques



Paramètre Spécification
Marque Samson
Protocole de communication HART (en option)
Signal d'entrée 4(0) à 20 mA ; 1 à 5 mA
Interface de données Filaire
Diagnostic Sans diagnostic de vanne (standard)
Pression d'alimentation 1,4 à 6 bar (20 à 90 psi)
Type de montage Actionneur linéaire, simple effet ; Rotatif (via accessoire)
Course nominale 7,5 à 90 mm
Angle d'ouverture Jusqu'à 90°
Température de fonctionnement -20 à +80°C
Protection du boîtier IP 54
Matériau du boîtier Aluminium moulé sous pression
Raccords d'air G 1/4
Sensibilité <0,1%
Hystérésis <0,5%
Protection contre les explosions Type 4763-0 : Sans ; Type 4763-1 : ATEX Ex ia IIC T6 ; Type 4763-8 : EEx nA
Certifications ATEX, IECEx (selon la version)
Logiciel de communication Non applicable

Industrie d'application

Le Samson 4763 est utilisé dans le traitement chimique et pétrochimique, la production d'énergie, la pâte à papier et le papier, et l'automatisation industrielle générale. Il convient pour le service de régulation et les applications nécessitant un positionnement précis de la vanne. Sa conception compacte et sa résistance aux vibrations le rendent adapté aux environnements de processus exigeants.

Problèmes courants

  • Le positionneur ne répond pas au signal d'entrée: Vérifiez que la pression d'alimentation est comprise entre 1,4 et 6 bars. Vérifiez que les connexions pneumatiques sont sécurisées. Vérifiez que l'ensemble ajutage n'est pas obstrué.

  • La position de la vanne ne correspond pas au signal d'entrée: Vérifiez le réglage de la bande proportionnelle (bande P). Vérifiez que le sens de fonctionnement (direct ou inverse) est correctement réglé. Recalibrez le point zéro.

  • Fonctionnement erratique ou oscillation: Inspectez les fuites d'air dans les tuyaux et les raccords. Vérifiez le frottement excessif dans le garnissage de la vanne ou l'actionneur. Vérifiez que le réglage de la capacité de sortie d'air est approprié.

  • Erreur de calibration du point zéro: Le point zéro est hors de portée. Vérifiez le montage et réajustez le point zéro.

  • Basse pression d'alimentation: Vérifiez que la pression d'alimentation respecte l'exigence minimale de 1,4 bar. Vérifiez le régulateur d'alimentation en air.

Modèles de remplacement

Le Samson 4763 sera bientôt arrêté. Le remplacement direct est le TROVIS 3730-1, qui est le positionneur intelligent de nouvelle génération avec communication HART et fonctionnalités améliorées. Le Type 3767 est également disponible en alternative. Le 4763 est un prédécesseur de la série 3730 et partage une compatibilité de montage similaire. Pour les alternatives inter-fournisseurs, vérifiez le montage de l'actionneur, la plage de course et le protocole de communication avant de commander.
