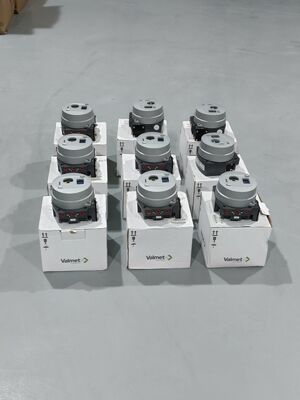

Aperçu du produit
Le Neles ND9000 est un contrôleur de vanne intelligent basé sur microcontrôleur, conçu pour un contrôle précis et fiable des actionneurs pneumatiques. Alimenté par une boucle 4-20mA ou une connexion de bus de terrain, il surveille en continu le signal de commande et le compare à la position réelle de la vanne, effectuant des ajustements en temps réel de l'actionneur. Le ND9000 est compatible avec pratiquement tous les actionneurs de vannes de régulation dans tous les secteurs industriels.
La mesure de position sans contact élimine l'usure mécanique dans le chemin de rétroaction. La même unité prend en charge les vannes rotatives et linéaires, ainsi que les actionneurs à simple et double effet. La mise en service est rapide grâce à l'interface utilisateur locale (LUI) ou à la configuration DTM/EDD à distance. Une fonction de calibration en 1 point permet une installation sur des vannes en service sans interruption de processus.
Le ND9000 est certifié SIL 2 par TÜV selon la norme IEC 61508. Il offre des diagnostics complets : auto-diagnostics, diagnostics en ligne, diagnostics de performance et diagnostics de communication. L'appareil enregistre jusqu'à 8000 alarmes en ligne et rappels de maintenance avec une rétention de données de 25 ans. Les capacités de diagnostic avancées permettent aux opérateurs de suivre le frottement de la vanne, la force du ressort et l'état d'usure pour une maintenance prédictive.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Marque | Neles |
| Protocole de communication | HART 6 ou 7 ; FOUNDATION Fieldbus ; Profibus PA |
| Signal d'entrée | 4-20mA (HART) ; Fieldbus |
| Interface de données | Filaire |
| Diagnostic | Auto-diagnostics ; Diagnostics en ligne ; Diagnostics de performance ; Diagnostics de communication ; Signature de vanne en ligne ; Vue de performance |
| Pression d'alimentation | 1,4 à 8 bar (20 à 115 psig) |
| Type de montage | Vannes rotatives et linéaires ; Actionneurs à simple et double effet |
| Température de fonctionnement | -40°C à +85°C (-40°F à +185°F), standard ; -53°C à +85°C (-63°F à +185°F), version arctique |
| Précision de positionnement | ±0,1% pleine échelle |
| Bande morte | ≤0,1% |
| Hystérésis | <0,5% |
| Protection du boîtier | IP66 / NEMA 4X |
| Matériau du boîtier | ND9100 : Alliage d'aluminium anodisé + couvercle en polymère ; ND9200 : Aluminium anodisé + verre trempé ; ND9300/9400 : Acier inoxydable 316 complet |
| Poids (ND9100) | Environ 1,8 kg |
| Connexions d'air | G 1/4 (ND9100) ; 1/4 NPT (ND9200) |
| Plage de course linéaire | 10 à 120 mm |
| Plage de course rotative | 45 à 95° (plage de mesure 110° avec arbre de rétroaction librement rotatif) |
| Certifications | SIL 2 (TÜV, IEC 61508) ; ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, NEPSI |
| Logiciel de communication | FDT/DTM ; EDD |
Industrie d'application
Le Neles ND9000 est déployé dans les secteurs du pétrole et du gaz, de la chimie, de la production d'énergie, de la pâte à papier, de l'exploitation minière et de l'automatisation industrielle générale. Les applications typiques comprennent le contrôle de pipelines et d'actionneurs, le positionnement de vannes de réacteur, l'automatisation de dérivation de turbine, la régulation de débit et le contrôle de flottation minière. L'appareil s'intègre à tous les principaux systèmes DCS et prend en charge des kits de montage pour les actionneurs tiers. Des versions homologuées marine sont disponibles pour les installations offshore.
Problèmes courants
Échec de calibration dû à une position de vanne hors plage: Vérifiez la pression d'alimentation en air. Pour les actionneurs à double effet, réglez la pression environ 10 PSI en dessous de la pression d'alimentation minimale attendue. Pour les actionneurs à simple effet, ne dépassez pas la pression nominale de l'actionneur. Vérifiez que le clip en H sur le levier de rétroaction est de niveau, droit et aligné avec l'arbre de rétroaction de la vanne.
ERR / Course trop courte: Le positionneur a détecté que le changement d'angle de l'arbre de rétroaction physique n'a pas atteint le seuil de mesure électrique minimum pendant l'Autotune. Vérifiez le montage et l'alignement de la liaison de rétroaction.
ERR / Écart de contrôle: La position de la vanne s'écarte du point de consigne au-delà de la limite configurée. Vérifiez le blocage de la vanne, l'augmentation du frottement ou les problèmes d'alimentation en air.
Avertissement de détection de chasse: Oscillation de la vanne détectée. Passez le niveau de performance à moins agressif pour stabiliser la vanne. Vérifiez que la capacité de la bobine de vanne est adéquate pour l'actionneur.
Échec de calibration de position: Vérifiez les paramètres de configuration et le montage du contrôleur. Assurez-vous que l'arbre du contrôleur est correctement aligné.
Défaillance du capteur de température: Échec de la mesure de température. La précision des mesures est réduite. Remplacez le dispositif ND lors de la prochaine occasion de maintenance.
Pression d'alimentation hors limites: La pression d'alimentation a dépassé les conditions de fonctionnement spécifiées. Vérifiez le régulateur d'alimentation en air et la sortie du compresseur.
Modèles de remplacement
Le Neles ND9000 est une plateforme de contrôleur de vanne intelligent mature. Pour les installations existantes, les positionneurs de la série ND7000 sont des prédécesseurs directs — le ND9000 sert de mise à niveau fonctionnelle avec des diagnostics améliorés et des options de bus de terrain. Les ND9103HX8T et ND9106HX8T sont des variantes de modèles spécifiques de la série ND9000 qui offrent une certification antidéflagrante améliorée. Pour les alternatives inter-marques, vérifiez le montage de l'actionneur, la plage de course et le protocole de communication avant de commander.
