Vue d'ensemble du produit

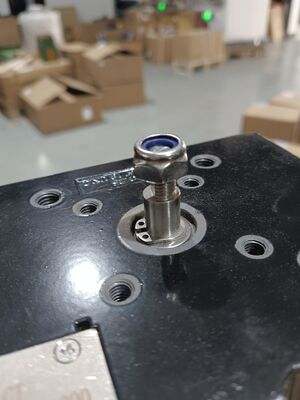

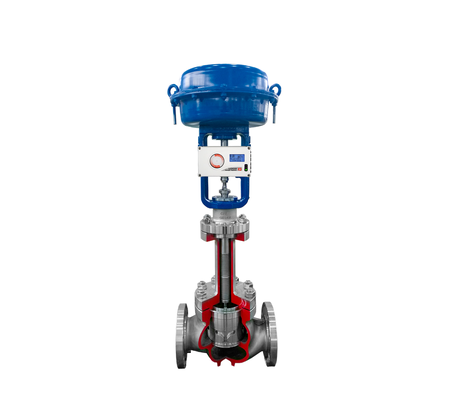

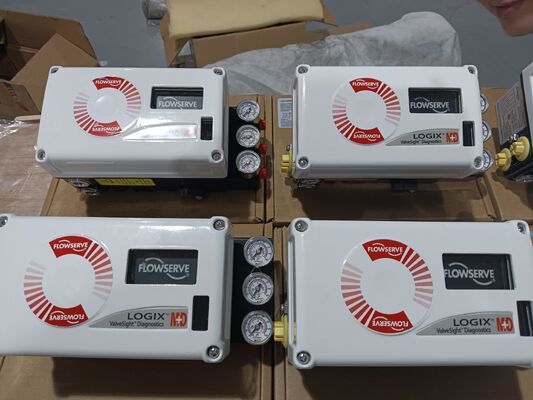

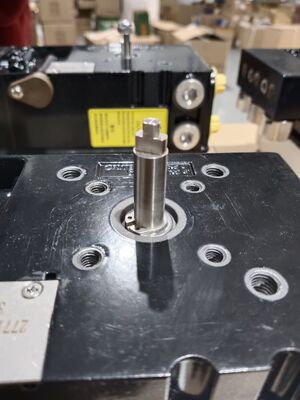

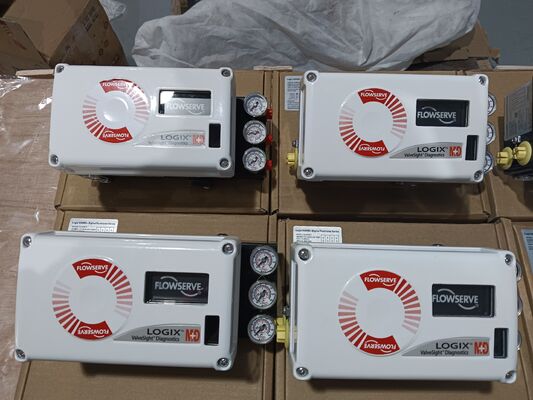

Le Flowserve Logix 520MD est un positionneur de vanne numérique haute performance qui communique via HART. Il accepte un signal de commande 4-20mA à deux fils et fournit une sortie pneumatique proportionnelle à un actionneur de vanne. L'unité est entièrement alimentée par le signal d'entrée 4-20mA et contrôle les actionneurs à simple effet avec des montages linéaires et rotatifs.
Le positionneur utilise un algorithme de réglage de gain multivariable qui permet de grands changements de pas avec un dépassement minimal tout en maintenant une haute résolution pour de très petits changements de pas. Une procédure d'Auto-réglage fait cycler l'actionneur pour générer une réponse mesurée et sélectionne automatiquement les valeurs de gain qui optimisent les performances de l'actionneur. Un sélecteur de modificateur de gain permet un réglage plus fin du gain calculé. Des commutateurs DIP simples gèrent le mode de réglage et d'autres paramètres courants, tandis que le logiciel ValveSight fournit des fonctionnalités de diagnostic standard.
La conception offre un calibrage rapide, facile et précis avec auto-calibrage et sélection de gain réglable. La consommation d'air à l'état stable est faible, et la conception de contrôle à deux étages offre des temps de réponse plus rapides et un contrôle plus précis. L'unité prend en charge HART 5, 6 et 7 et est homologuée pour une utilisation dans des zones dangereuses.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Marque | Flowserve |
| Protocole de communication | HART 5, 6 et 7 |
| Signal d'entrée | 4-20mA (HART), deux fils |
| Interface de données | Filaire |
| Diagnostic | Fonctionnalité de diagnostic standard via le logiciel ValveSight |
| Pression d'alimentation | 1,5 à 6,0 bar (22 à 87 psig) |
| Signal de sortie | Pneumatique (0 à 100% de la pression d'alimentation en air) |
| Linéarité | < ±1,0% typique |
| Répétabilité | < 0,2% |
| Bande morte | < 0,2% |
| Type de montage | Actionneurs rotatifs et linéaires ; Simple effet |
| Température de fonctionnement | -40°C à +80°C (-40°F à +178°F) |
| Indice de protection du boîtier | IP66 / NEMA 4X |
| Matériau du boîtier | Aluminium industriel |
| Poids | Environ 3,5 kg |
| Courant de fonctionnement minimum | 3,6 mA (sans AO) ; 3,83 mA (avec AO) |
| Tension d'alimentation (Maximale) | 30 VDC |
| Consommation d'air (état stable) | 0,08 Nm³/h à 1,5 bar à 0,12 Nm³/h à 6,0 bar |
| Capacité de débit de sortie | Jusqu'à 7,0 Nm³/h à 6,0 bar |
| Certifications | ATEX, FM, CSA, SIL 2 |
| Intrinsèquement sûr | Classe I Division 1 Groupes A-D |
| Non-incendiaire | Classe I Division 2 Groupes A-D |
Industrie d'application
Le Flowserve Logix 520MD est utilisé dans les industries du pétrole et du gaz, du traitement chimique, de la production d'énergie, du traitement de l'eau et de la pharmacie. Les applications clés comprennent le contrôle de pipelines et d'actionneurs, le positionnement de vannes de réacteur, l'automatisation de la dérivation de turbines, la régulation de débit dans les usines et les opérations de vannes hygiéniques. Sa classification homologuée pour les zones dangereuses le rend adapté aux environnements de processus exigeants.
Problèmes courants
Aucun clignotement de LED: Le courant est inférieur à 3,6 mA ou la polarité du câblage est incorrecte. Vérifiez que le courant d'alimentation est d'au moins 3,6 mA et vérifiez la polarité.
Communications erratiques: Problèmes de signal HART. Vérifiez que la bande passante de la source de courant est limitée à 25 Hz. Vérifiez la longueur et l'impédance du câble. Utilisez une barrière de sécurité intrinsèque compatible.
L'unité ne répond pas aux commandes analogiques: L'unité est en mode de commande numérique ou une erreur de calibrage s'est produite. Changez le mode de commande en analogique. Recalibrez l'unité.
La lecture de la position de la vanne n'est pas celle attendue: Le montage du capteur de position n'est pas à 180 degrés, la course n'est pas calibrée, ou le MPC est actif. Repositionnez le capteur. Calibrez la course.
Position entièrement ouverte ou fermée: Course non calibrée, boucle interne du capteur Hall non connectée, mauvaise action d'air définie, ou tubing inversé. Calibrez la course. Vérifiez les connexions matérielles.
Calibrage de friction requis: Aucun calibrage de friction effectué depuis la réinitialisation d'usine. Effectuez le calibrage de friction à l'aide du menu d'affichage, de l'appareil portable ou du DTM.
Modèles de remplacement
La série Flowserve Logix 520MD est une plateforme de positionneur numérique mature. Pour les applications nécessitant une intégrité de sécurité supplémentaire, la variante Logix 520MD+ offre des fonctionnalités améliorées. Pour les nouvelles installations, les Logix 3200MD et Logix 3800MD sont des modèles alternatifs au sein de la même famille de produits. Pour des alternatives inter-fournisseurs, vérifiez le montage de l'actionneur, la plage de déplacement et le protocole de communication avant de commander.
