Vue d'ensemble du produit

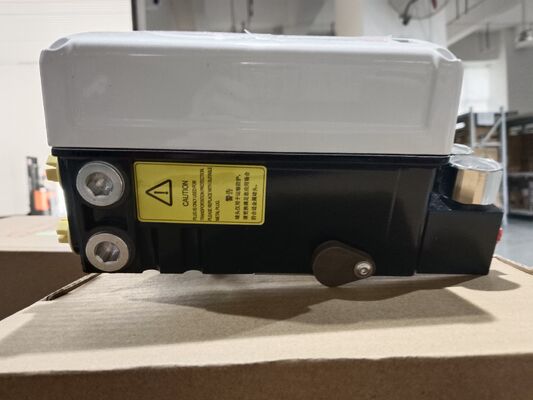

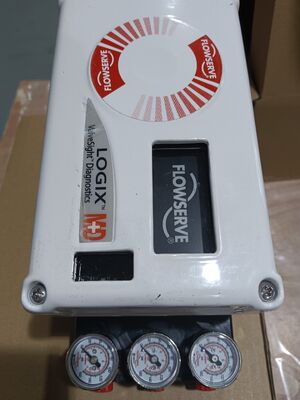

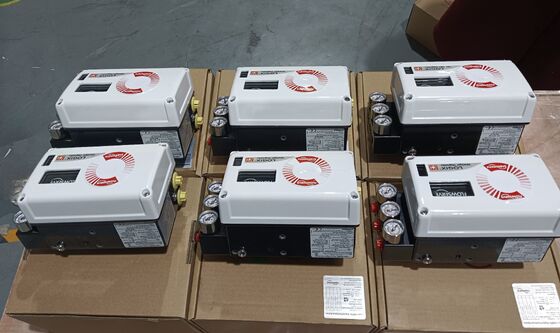

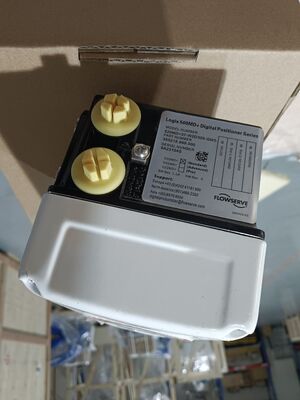

Le Flowserve Logix 520MD est un positionneur de soupape numérique haute performance qui utilise la communication HART.Il accepte un signal de commande 4-20mA à deux fils et fournit une sortie pneumatique proportionnelle à un actionneur de soupapeL'unité est alimentée entièrement par le signal d'entrée 4-20mA. Elle contrôle des actionneurs à action simple avec des montures linéaires et rotatives.
Le positionneur utilise un algorithme de réglage de gain multivariable qui permet de grands changements d'étape avec un dépassement minimal tout en maintenant une haute résolution pour de très petits changements d'étape.Une procédure de réglage automatique fait tourner l'actionneur pour générer une réponse mesurée et sélectionne automatiquement des valeurs de gain qui optimisent les performances de l'actionneurUn sélecteur de modificateur de gain permet un réglage plus fin du gain calculé.alors que le logiciel ValveSight fournit une fonctionnalité de diagnostic standard.
La conception offre un étalonnage rapide, facile et précis avec auto-étalonnage et sélection de gain réglable.et la conception de contrôle en deux étapes offre des temps de réponse plus rapides et un contrôle plus strictL'appareil prend en charge HART 5, 6 et 7 et est conçu pour une utilisation dans les zones dangereuses.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Marque | Service de débit |
| Protocole de communication | HART 5, 6 et 7 |
| Signal d'entrée | 4 à 20 mA (HART), à deux fils |
| Interface de données | Avec câble |
| Diagnostique | Fonctionnalité de diagnostic standard par le logiciel ValveSight |
| Pression d'approvisionnement | 1.5 à 6,0 bar (22 à 87 psig) |
| Signal de sortie | Pneumatique (0 à 100% de la pression d'alimentation en air) |
| Linearité | < ± 1,0% typique |
| Répétabilité | < 0,2% |
| La bande morte | < 0,2% |
| Type de montage | Autres appareils pour la fabrication des produits du noyau ou de l'acier |
| Température de fonctionnement | -40°C à +80°C (-40°F à +178°F) |
| Classification de l'enceinte | Pour les appareils de protection contre la pollution atmosphérique |
| Matériel de logement | Aluminium industriel |
| Le poids | Environ 3,5 kg |
| Courant de fonctionnement minimum | 3.6 mA (sans AO); 3,83 mA (avec AO) |
| L'alimentation en tension (maximum) | 30 VDC |
| Consommation d'air (état d'équilibre) | 0.08 Nm3/h @ 1,5 bar à 0,12 Nm3/h @ 6,0 bar |
| Capacité de débit de sortie | Jusqu'à 7,0 Nm3/h @ 6,0 bar |
| Certifications | Le produit doit être présenté à l'autorité compétente. |
| Bien sûr de soi | Classe I Division 1 Groupe A à D |
| Non incendiaire | Classe I Division 2 groupes A à D |
Industrie de l'application

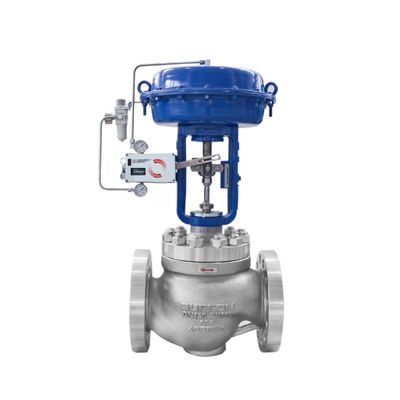

Le Flowserve Logix 520MD est utilisé dans le pétrole et le gaz, le traitement chimique, la production d'énergie, le traitement de l'eau et les industries pharmaceutiques.positionnement de la vanne du réacteurIl est adapté aux environnements de processus exigeants grâce à sa certification de zone dangereuse.
Problèmes communs
Pas de LED qui clignote: le courant est inférieur à 3,6 mA ou la polarité du câblage est incorrecte; vérifier que le courant d'alimentation est d'au moins 3,6 mA et vérifier la polarité.
Des communications irrégulières: Problèmes de signal HART. Vérifiez que la bande passante de la source actuelle est limitée à 25 Hz. Vérifiez la longueur et l'impédance du câble. Utilisez une barrière de sécurité intrinsèque compatible.
L'unité ne répond pas aux commandes analogiques: l'appareil est en mode de commande numérique ou une erreur d'étalonnage s'est produite.
Lecture de la position de la vanne ne correspond pas aux attentes: le capteur de position n'est pas monté à 180 degrés, la course n'est pas calibrée ou le MPC est actif.
Position entraînée entièrement ouverte ou fermée: coup non calibré, boucle interne du capteur Hall non connectée, mauvais réglage de l'action de l'air, ou tubes inversés.
Calibration de la friction requise: Aucun étalonnage de friction n'a été effectué depuis la réinitialisation d'usine.
Modèles de remplacement
La série Flowserve Logix 520MD est une plateforme de positionnement numérique mature.Pour les nouvelles installations, les Logix 3200MD et Logix 3800MD sont des modèles alternatifs au sein de la même famille de produits.et protocole de communication avant de commander.
