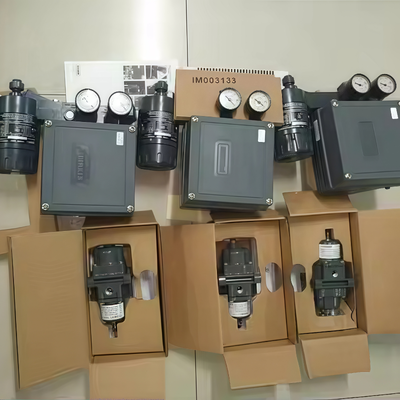

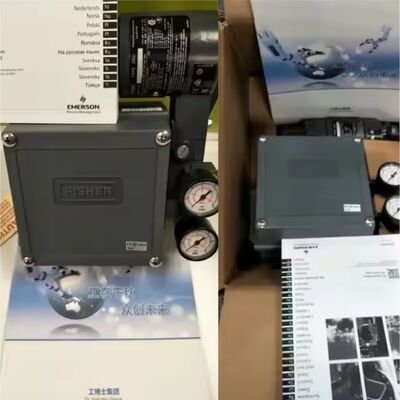

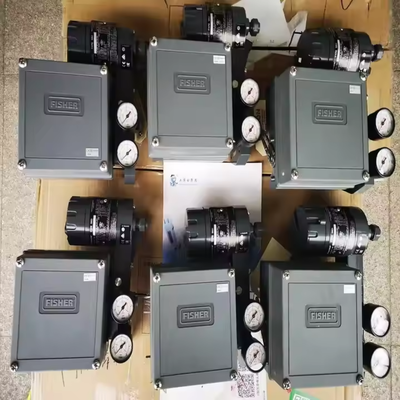

Positionneur de vanne électropneumatique Fisher 3582i avec entrée 4-20mA pour vannes de régulation

Vue d'ensemble du produit

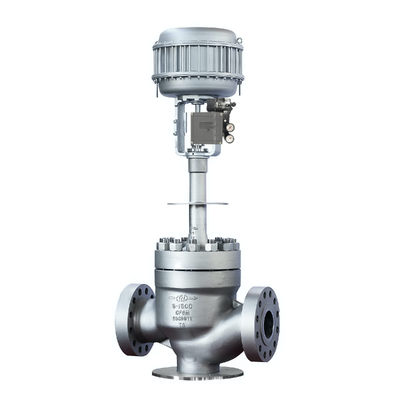

Le Fisher 3582i est un positionneur de vanne électropneumatique pour vannes de régulation à tige coulissante et actionneur à membrane. Il combine un convertisseur électropneumatique 582i avec un positionneur pneumatique 3582. Le convertisseur reçoit un signal 4-20 mA CC et produit une sortie pneumatique proportionnelle via un système buse/volet. Ce signal pneumatique entraîne l'étage du positionneur, qui ajuste la pression d'alimentation de l'actionneur pour maintenir la tige de la vanne à la position commandée par le signal d'entrée.

L'unité offre une réponse précise et rapide et tolère les vibrations de l'usine. La consommation d'air à l'état stable est faible, ce qui favorise un fonctionnement efficace. La conception modulaire permet d'ajouter un convertisseur 582i à un positionneur pneumatique 3582 existant sur le terrain, le convertissant ainsi en fonctionnement électropneumatique.

Le zéro et la portée sont réglables avec un tournevis et une clé après avoir retiré le couvercle. L'action directe et inverse peut être commutée sur le terrain. Les changements de pression d'alimentation et de charge de la vanne ont un effet minimal sur les performances. Le boîtier et les matériaux internes résistent aux conditions difficiles, et l'air de purge purifie les pièces internes pour une protection supplémentaire.

Spécifications techniques

Industrie d'application

Le 3582i est utilisé dans les industries de transformation avec des vannes de régulation à tige coulissante et actionneur à membrane. Il gère le contrôle du débit, de la pression, de la température et du niveau. La plage de zéro et de portée réglable couvre tous les signaux d'entrée standard, y compris les plages divisées. Une famille de positionneurs prend en charge de nombreuses applications, simplifiant l'inventaire des pièces de rechange dans toute l'usine.

Problèmes courants

• Le positionneur ne répond pas au signal d'entrée: Vérifier la pression d'alimentation et les connexions pneumatiques. Vérifier que l'ensemble buse/volet n'est pas obstrué et que le relais fonctionne.

• La position de la tige de la vanne ne correspond pas au signal d'entrée: Vérifier le calibrage du zéro et de la portée. Vérifier que la position de la came correspond au déplacement et à l'action de l'actionneur.

• Fonctionnement erratique ou oscillation: Inspecter les fuites d'air dans les tuyaux et les raccords. Vérifier le frottement excessif dans le garnissage de la vanne ou l'actionneur.

• Les fluctuations de la pression d'alimentation affectent la position: Confirmer que la pression d'alimentation est stable et dans la plage recommandée. Le 3582i est conçu pour minimiser l'effet des changements de pression d'alimentation, mais des fluctuations extrêmes peuvent encore causer des problèmes.

Modèles de remplacement

Le 3582i est une conception de positionneur pneumatique héritée. Pour les nouvelles installations nécessitant une communication numérique et des diagnostics, les contrôleurs de vanne numériques DVC6200 ou DVC2000 sont les équivalents modernes de la même gamme de produits. Le convertisseur 582i peut être installé sur le terrain sur un positionneur pneumatique 3582 existant pour le mettre à niveau vers une configuration 3582i, bien que cela puisse nécessiter de changer le montage du positionneur et la plage du signal d'entrée. Pour les alternatives inter-fournisseurs, vérifiez la compatibilité du montage de l'actionneur, de la plage de déplacement et du signal d'entrée avant de commander.
