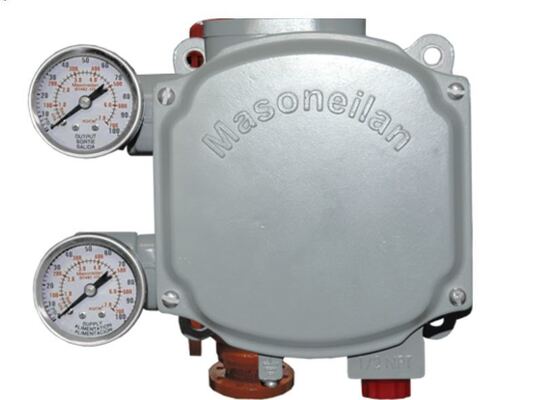

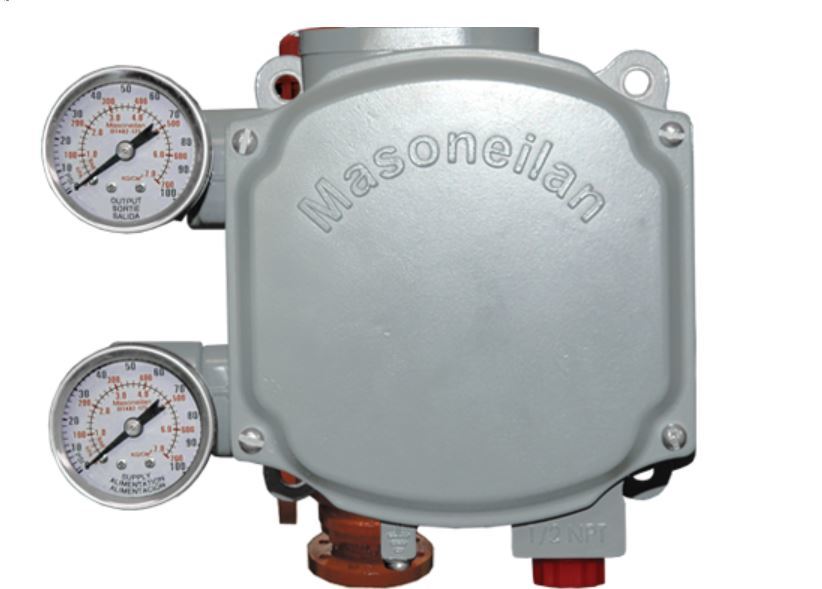

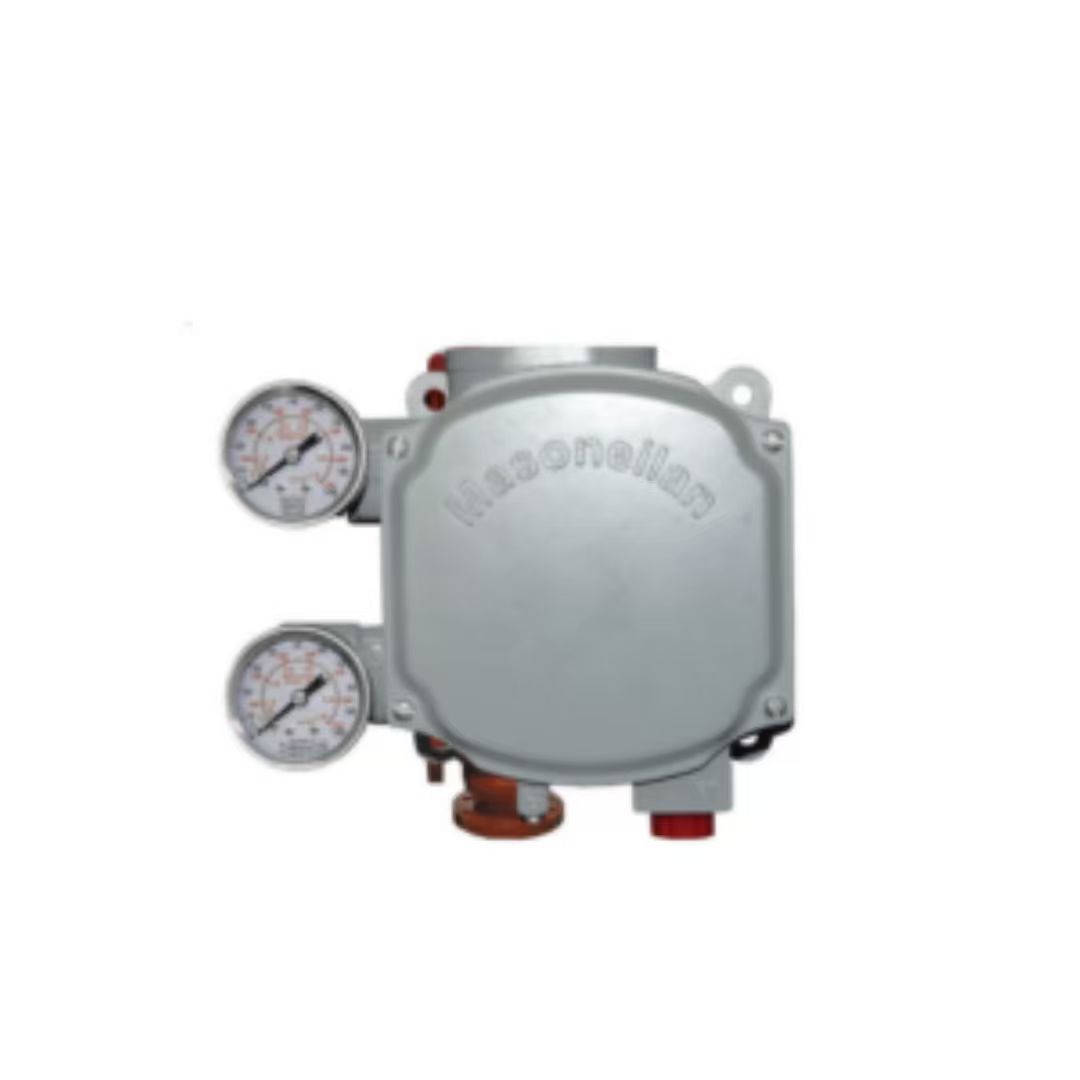

Positionneur de vanne numérique sans contact Masoneilan SVI1000 HART pour actionneurs pneumatiques

Vue d'ensemble du produit

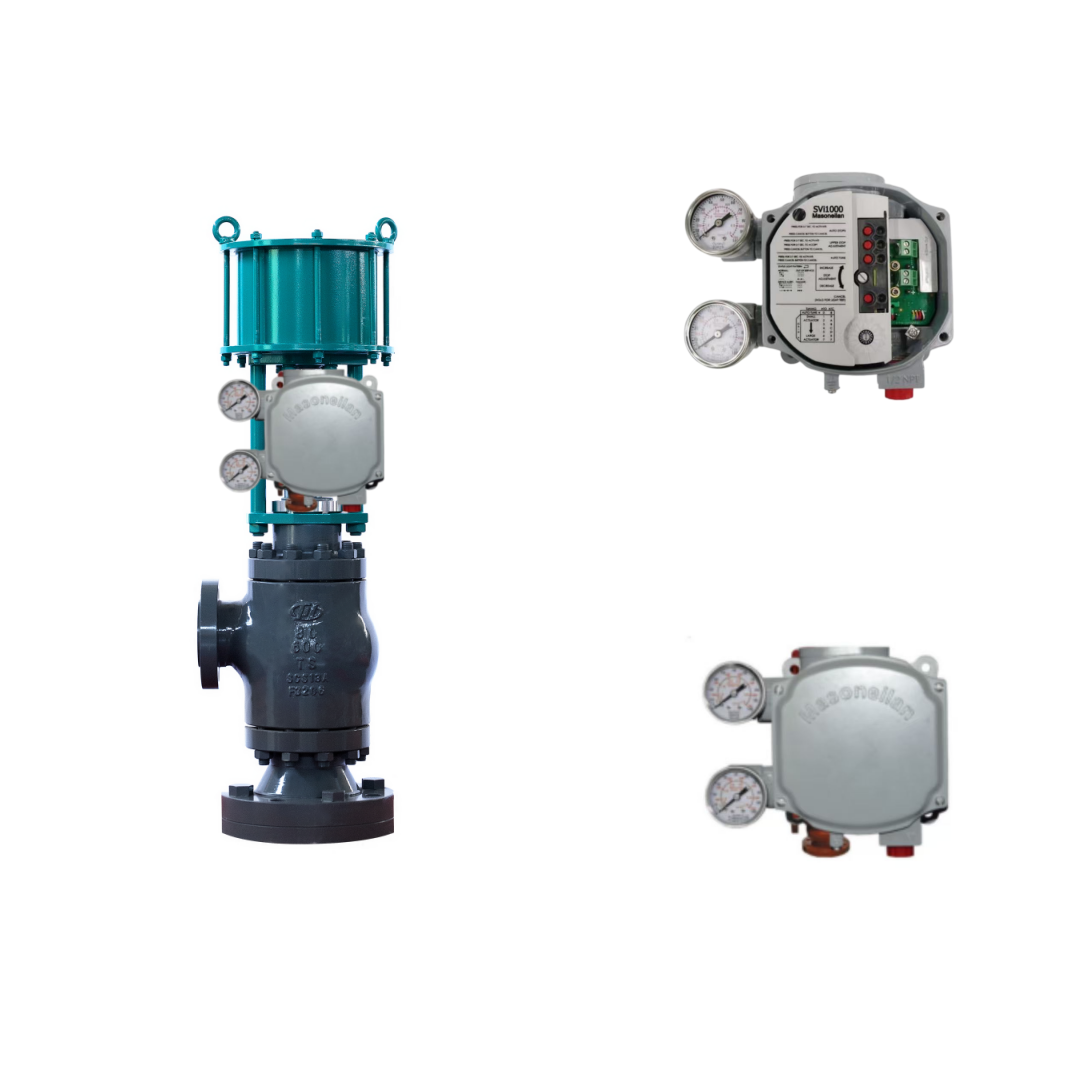

Le Masoneilan SVI1000 est un positionneur de soupape numérique alimenté en boucle qui utilise la communication HART. Il est conçu pour les soupapes de commande pneumatique à action simple.Un système de rétroaction magnétique sans contact élimine les liaisons mécaniquesL'unité tire son énergie de la boucle de 4 à 20 mA, donc aucune alimentation séparée n'est nécessaire.

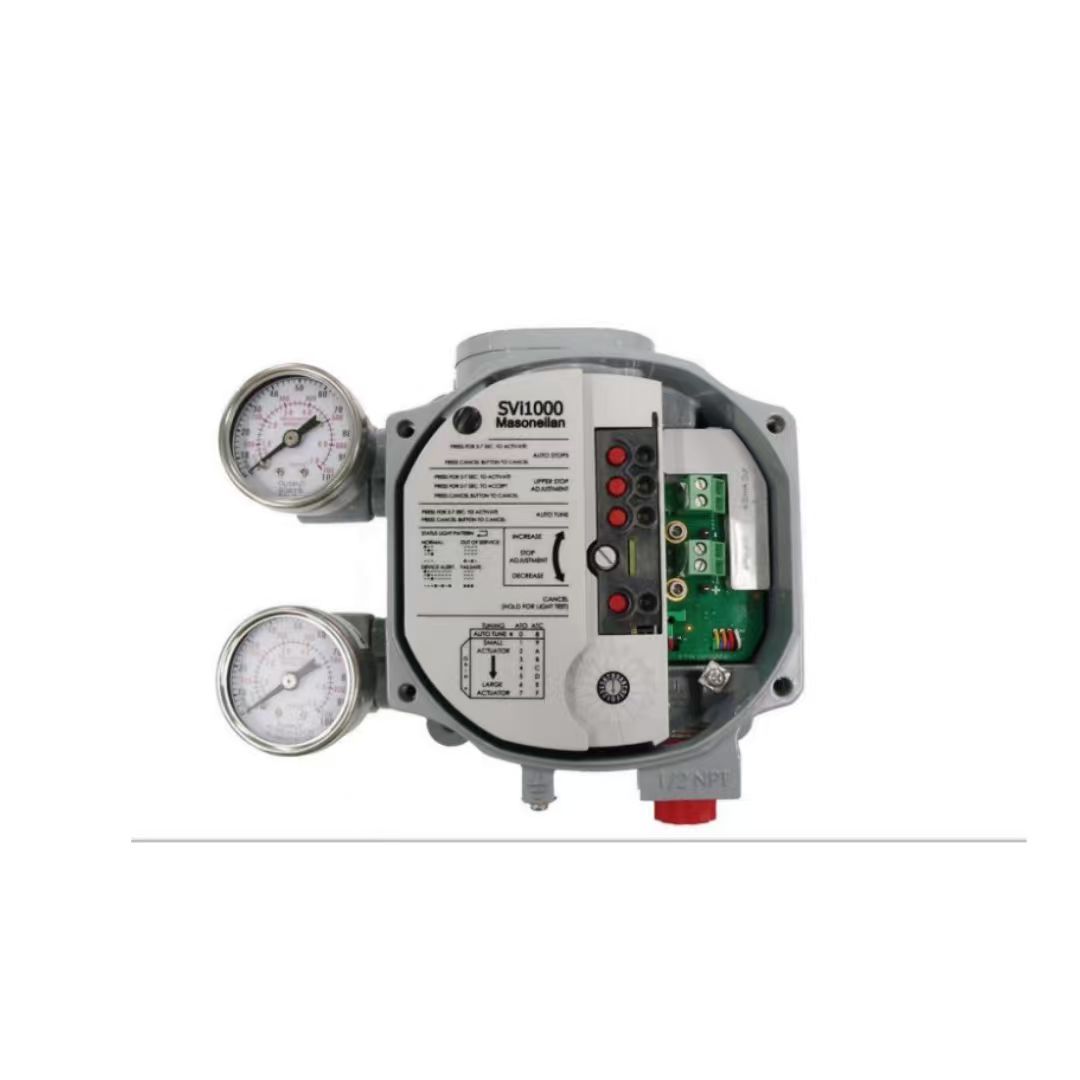

L'interface local avec bouton-poussoir et indicateurs LED suit une mise en page d'un bouton-une fonction.HART Revision 5 ou 7 peut être sélectionné dans le champDeux commutateurs à état solide intégrés sont disponibles pour l'indication de la position.

Spécifications techniques

Industrie de l'application

Le Masoneilan SVI1000 est utilisé dans la production d'électricité, le traitement chimique, le raffinage, la pétrochimie et le pétrole et le gaz.générateurs de vapeur à récupération de chaleur, la distillation, l'hydroprocessage, le craquage, le mélange, l'intégrité des pipelines et la compression des gaz.Sa configuration simple et sa rétroaction magnétique fiable le rendent idéal pour le contrôle de l'accélération de routine sur les vannes pneumatiques à action simple.

Problèmes communs

• Le positionneur ne répond pas au signal d'entréeVérifiez que la pression d'alimentation est comprise entre 20 et 100 psi et que les connexions pneumatiques sont sécurisées.

• La valve répond lentement ou pas du tout.Pour les actionneurs à grand volume, vérifier que la chute de l'alimentation pendant le remplissage est inférieure à 15%.

• Alerte d'erreur de position: Effectuer une signature de soupape à l'aide du DTM de base SVI1000. Vérifiez l'emballage serré, l'accumulation de tige ou le frottement de l'actionneur. Effectuer le réglage automatique ou manuel.

• Puissance marginale (toutes les LED éteintes): le courant d'entrée est inférieur à 3,85 mA. Augmenter le courant de la boucle à 4 mA pour l'étalonnage et le diagnostic.

• Échec de l' étalonnage: l'étalonnage du capteur d'entrée était hors de la plage acceptable.

• Échec du matériel (erreur SelfCheckError): Déconnectez l'alimentation pendant deux minutes et redémarrez. Désactivez l'alarme via ValVue ou HART Host. Si la panne persiste, remplacez le module électronique.

Modèles de remplacement

Le Masoneilan SVI1000 est un positionneur numérique de base.les séries SVI II AP ou SVI3 sont les options de niveau suivant de la même gamme de produitsPour les alternatives entre fournisseurs, vérifiez le montage de l'actionneur, la portée et le protocole de communication avant de commander.
