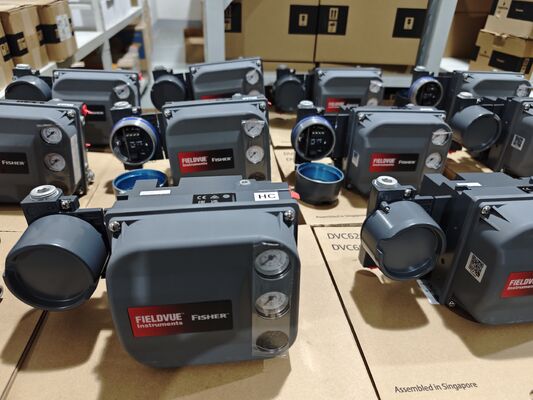

Contrôleur de soupape numérique Fisher DVC6200 HART pour un contrôle précis du débit et de la pression

Vue d'ensemble du produit

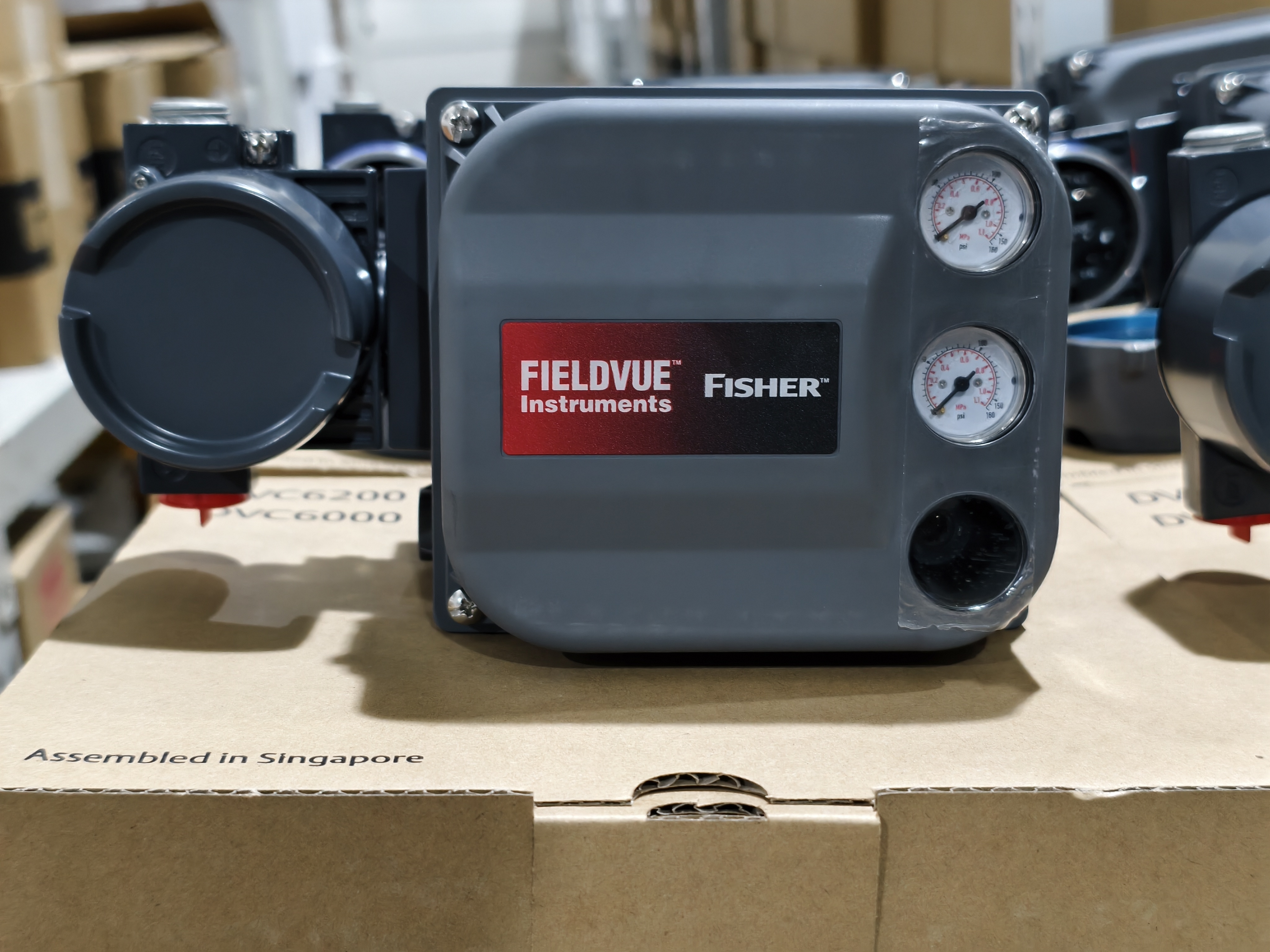

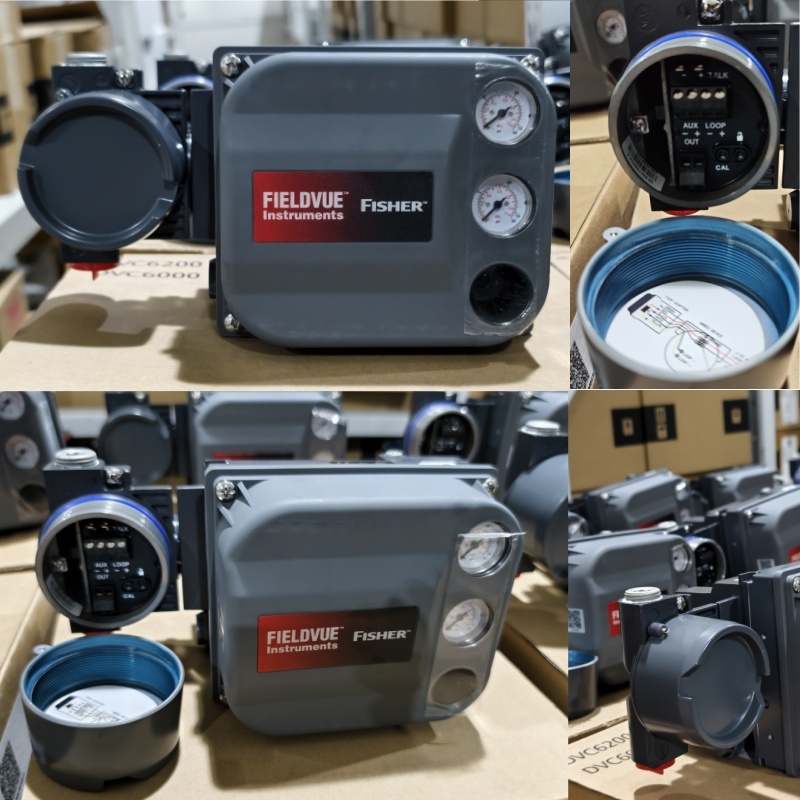

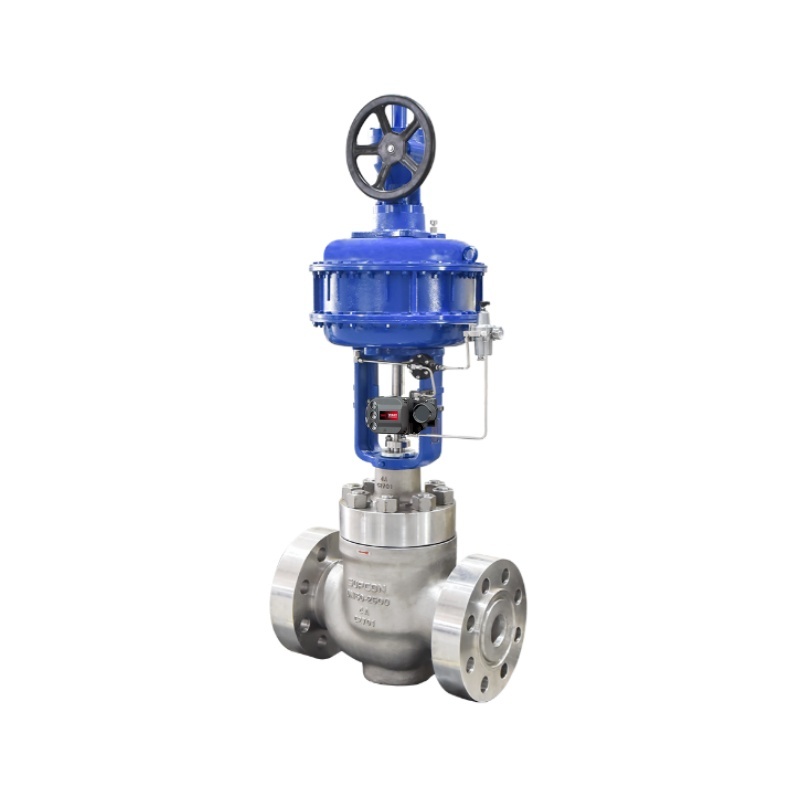

Le Fisher DVC6200 est un contrôleur de soupape numérique FIELDVUE qui utilise la communication HART pour interfacer un système de commande avec un actionneur pneumatique.Il prend un signal de commande à deux fils 4-20 mA et produit une sortie pneumatique proportionnelle pour positionner la vanneL'unité est conçue pour remplacer les positionneurs analogiques de la plupart des actionneurs pneumatiques sans pièces d'adaptateur.Le module électronique encapsulé résiste aux fortes vibrations, les fluctuations de température et l'air sale des plantes.

Spécifications techniques

Industrie de l'application

Le DVC6200 a fait ses preuves dans les industries du raffinage, de la chimie, du nucléaire, du pétrole et du gaz, de l'énergie, de la pâte et du papier, de l'alimentation et des boissons, de l'eau et des eaux usées, des produits pharmaceutiques, des métaux et des mines.Il gère le contrôle du processus pour le débit, la pression, la température et les applications au niveau.

Problèmes communs

• L'instrument ne communique pas: Vérifiez l'alimentation, la tension de la borne (devrait être de 932 VDC) et les connecteurs de câblage sur la carte de câblage imprimée.

• La soupape ne coupe pas de 0 à 100%: vérifier les connexions pneumatiques et la pression d'alimentation; vérifier que le bloc de fonctionnement est en mode correct.

• Sortie du convertisseur I/P non conforme aux spécifications: peut indiquer un joint de base du module défectueux, un relais défectueux ou un régulateur 67CFR défectueux.

Modèles de remplacement

Le DVC6200 est conçu pour retrofiter les installations de positionnement analogiques existantes.et protocole de communication avant de commander.
