Fonction PST du positionneur de soupape numérique Tissin TS800 pour actionneurs pneumatiques

Vue d'ensemble du produit

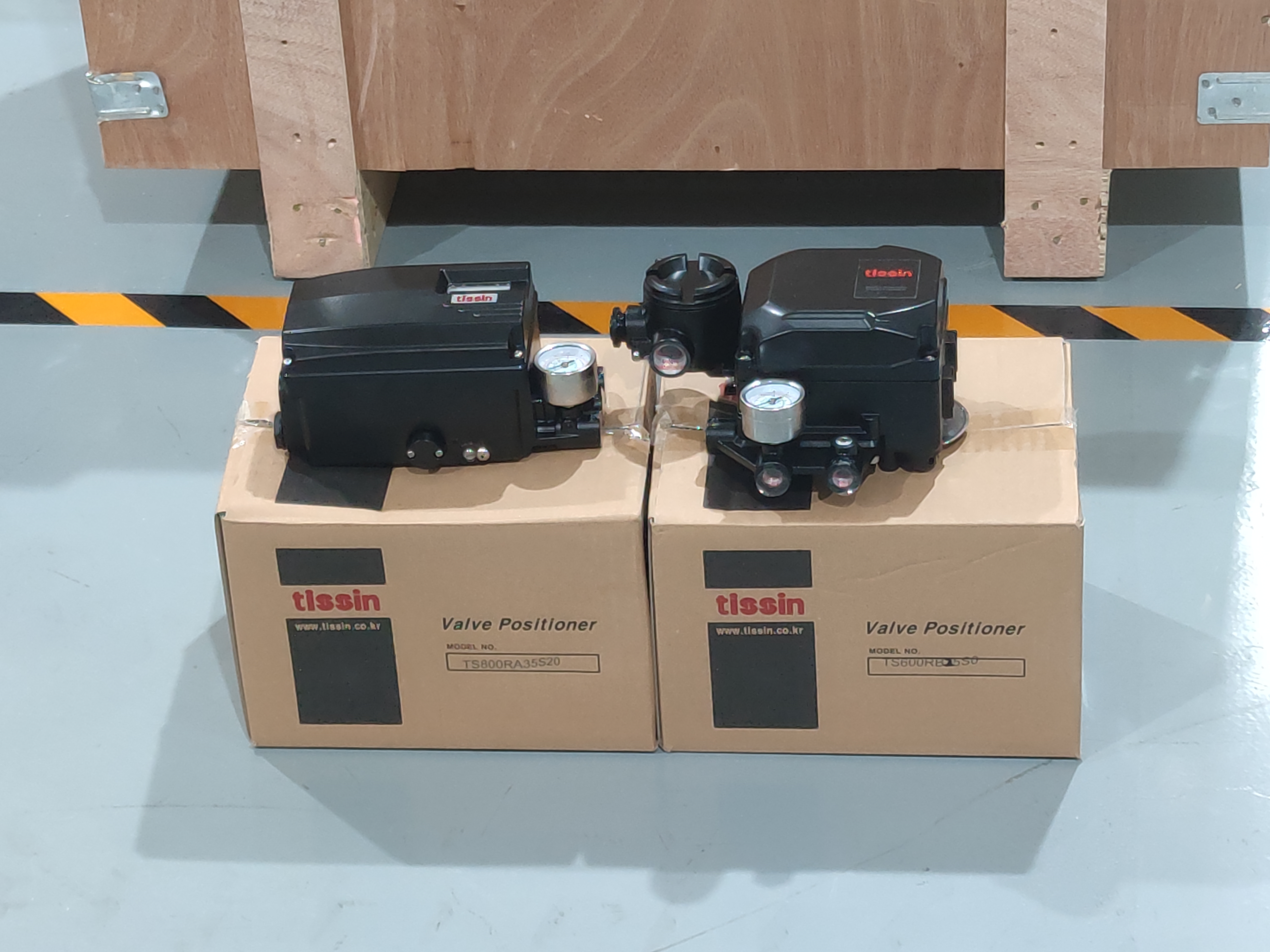

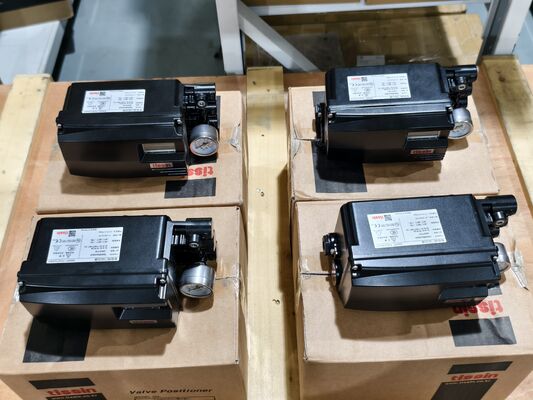

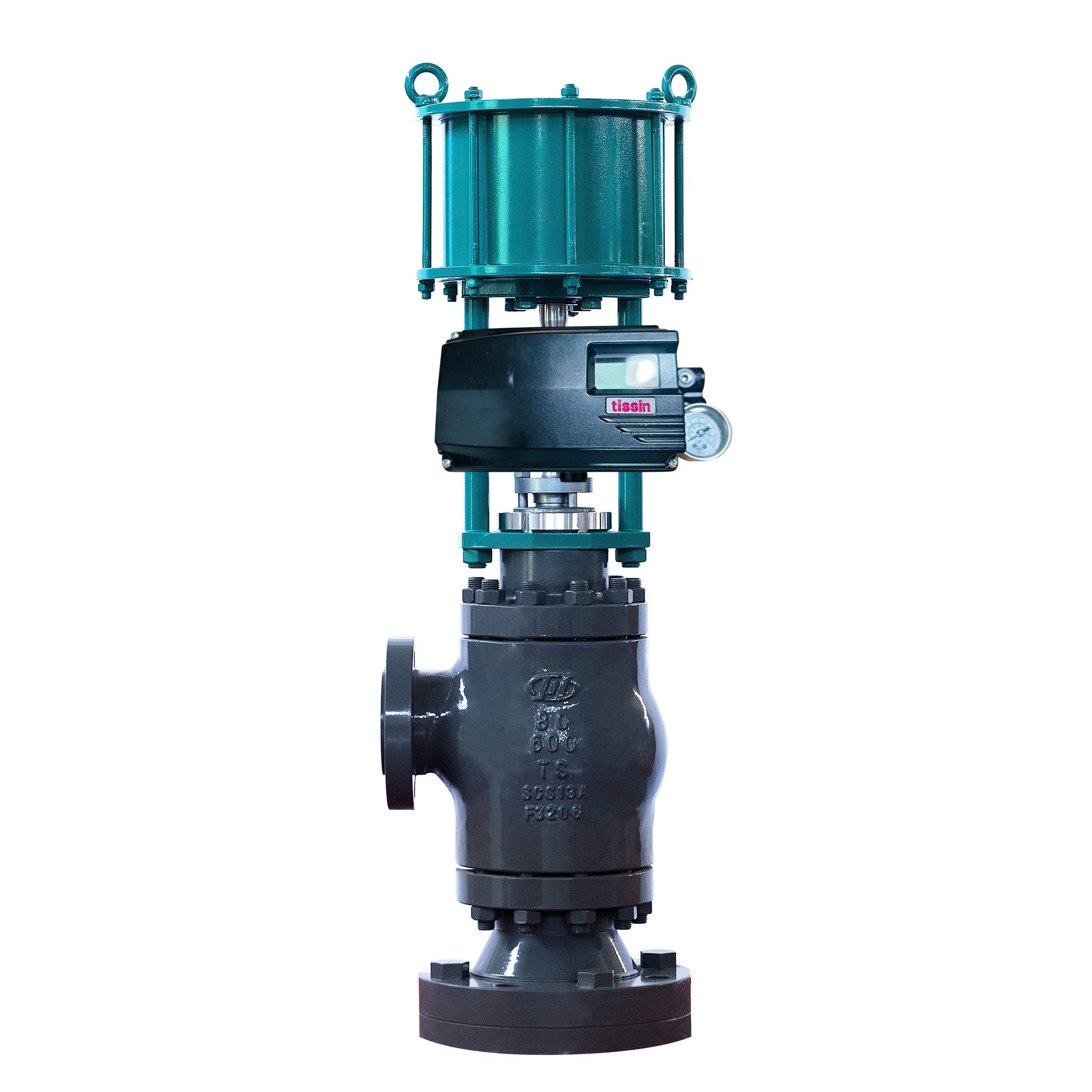

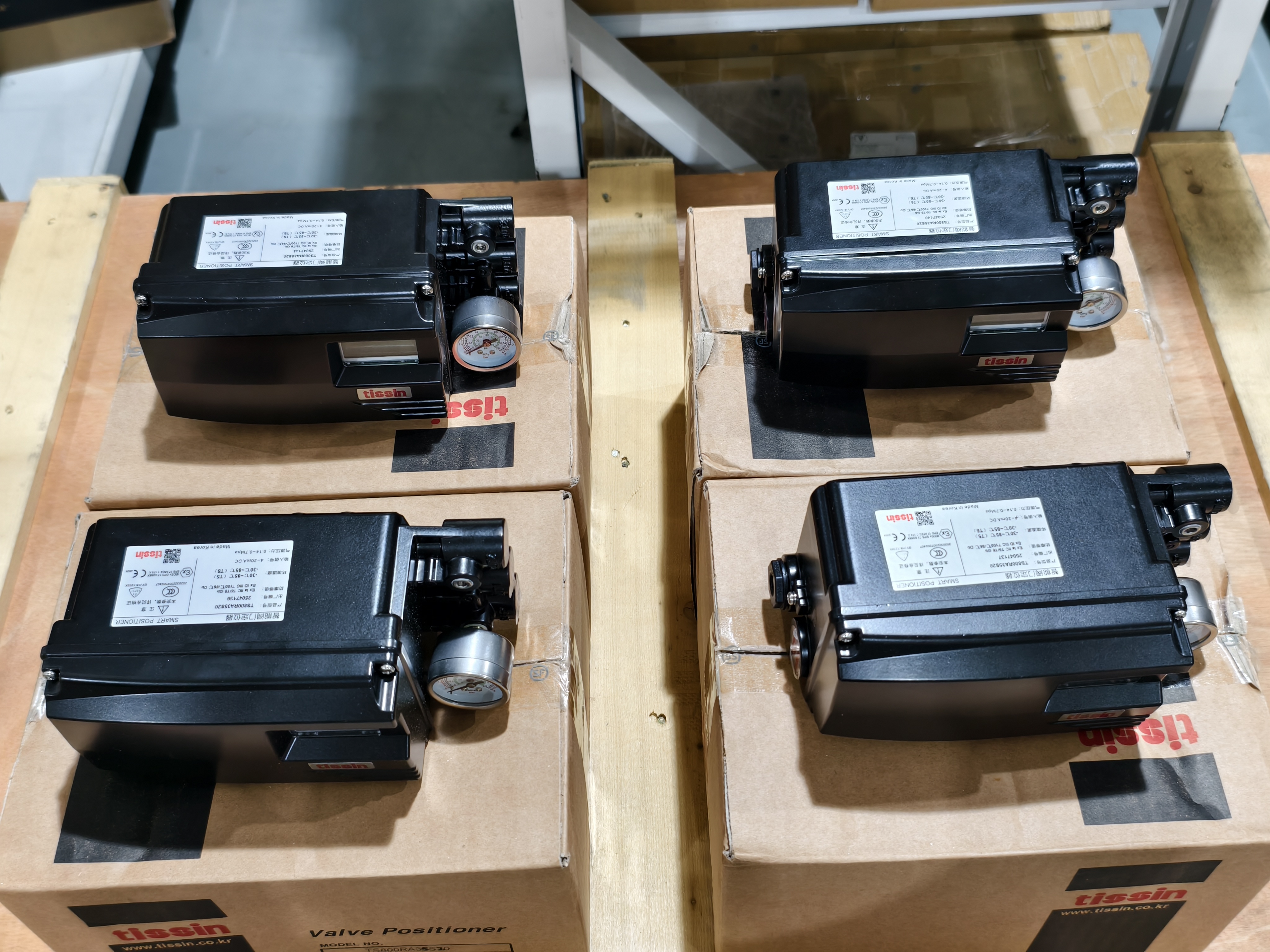

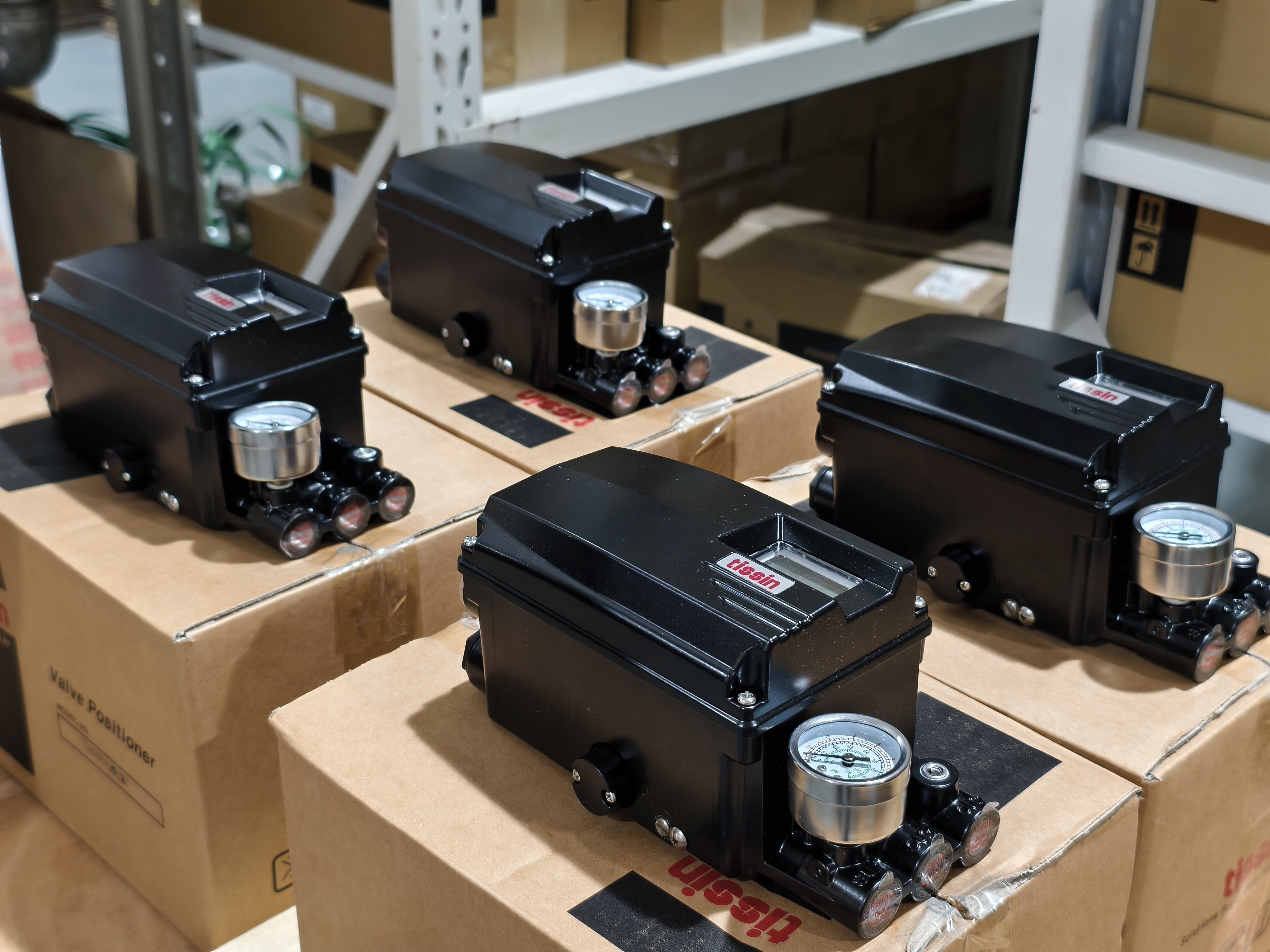

Le Tissin TS800 est un positionneur de vanne intelligent qui reçoit un signal d'entrée 4-20mA DC d'une salle de contrôle, d'un DCS ou d'un générateur de signal et ajuste proportionnellement la pression pneumatique à l'actionneur de vanne, contrôlant précisément l'ouverture de la vanne. Le microprocesseur intégré permet le réglage automatique, le contrôle PID et la communication HART.

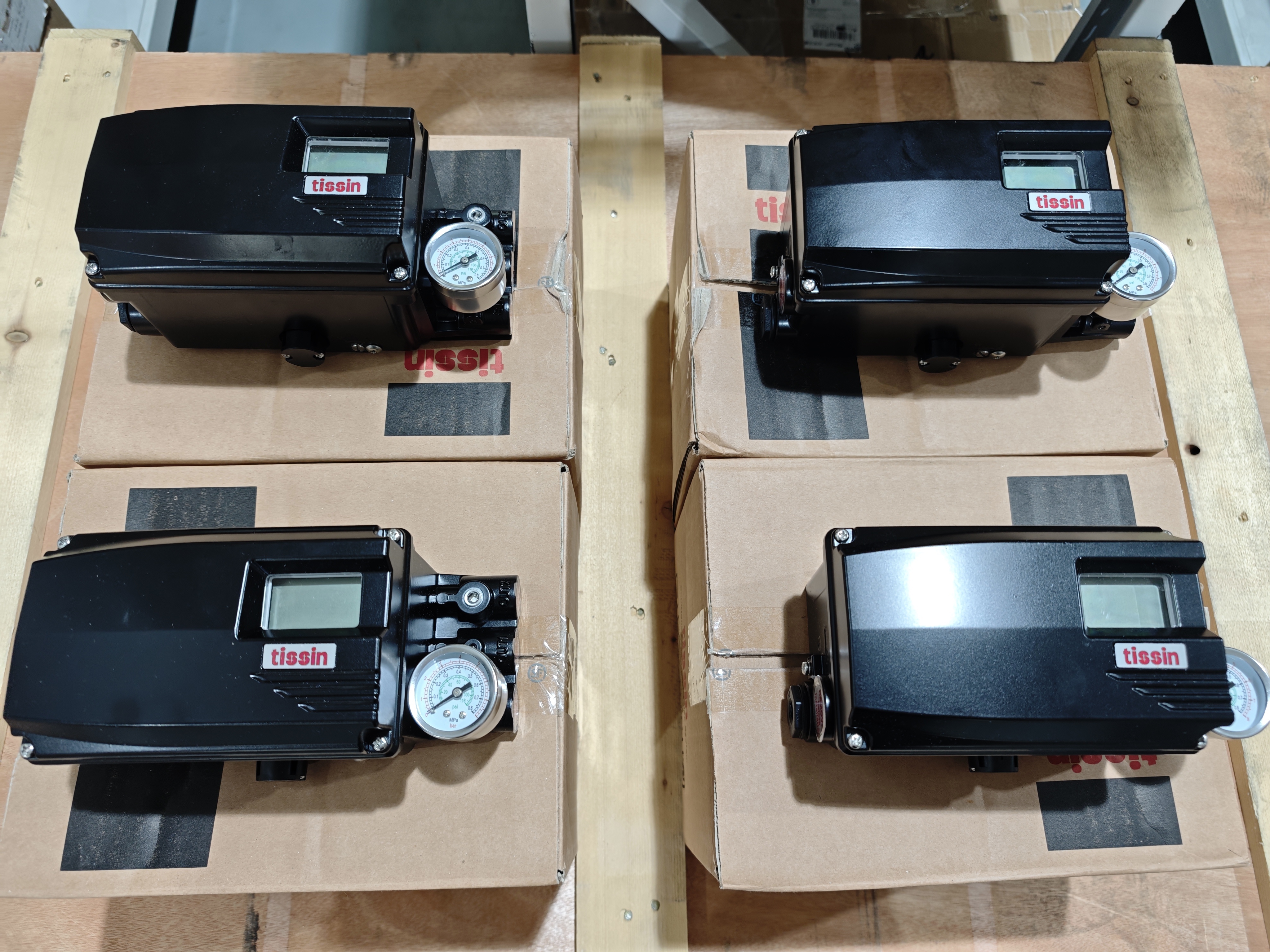

L'unité dispose d'un écran LCD et de quatre boutons poussoirs pour un étalonnage local rapide et facile. Il comprend une fonction de test de course partielle (PST), une fonction d'alarme, un interrupteur automatique/manuel intégré et une capacité d'autodiagnostic. Le boîtier IP66/NEMA 4X protège contre les environnements industriels difficiles. Une vanne pilote à grand débit améliore la vitesse de contrôle de la vanne, et la conception offre une forte résistance aux vibrations et aux chocs.

Le TS800 prend en charge les actionneurs linéaires (10", ~", 150mm) et rotatifs (0", ~", 90°). Les fonctionnalités optionnelles comprennent un transmetteur de position 4-20mA DC, un module de communication HART et des modules de fin de course. L'unité est disponible avec des certifications antidéflagrantes intrinsèquement sûres et CSA.Connexion manomètreParamètreConnexion manomètreMarque

Tissin

: Vérifiez la tension d'alimentation. Si le courant d'alimentation est normal, réinitialisez les valeurs

et

• dans le menu .Chasse ou oscillation: Augmentez la valeur de la bande morte dans la plage autorisée sur le terrain. Si la bande morte est réglée trop bas, cela ralentit la recherche du point cible.Erreur EEPROM: Vérifiez si le positionneur est installé trop haut ou trop bas, ou trop loin de l'actionneur. Vérifiez si l'engrenage du potentiomètre et l'engrenage principal sont désalignés en raison de vibrations ou de chocs externes.

• Aucune réponse au signal d'entrée: Vérifiez que la pression d'alimentation est comprise entre 0.14 et 0.7 MPa. Vérifiez que les connexions pneumatiques sont sécurisées. Vérifiez l'installation du levier de retour.

• Réponse lente de la vanne: Si la taille de l'actionneur est trop grande, réglez la valeur TbL sur TbL 4 (LLS).

• Modèles de remplacementLe Tissin TS800 est une plateforme de positionneur de vanne intelligent de génération actuelle. Le TS805 est une variante de la même série. Pour les applications nécessitant une certification antidéflagrante, la série TS800 offre des options intrinsèquement sûres et antidéflagrantes CSA. Pour les alternatives inter-fournisseurs, vérifiez le montage de l'actionneur, la plage de déplacement et le protocole de communication avant de commander.
