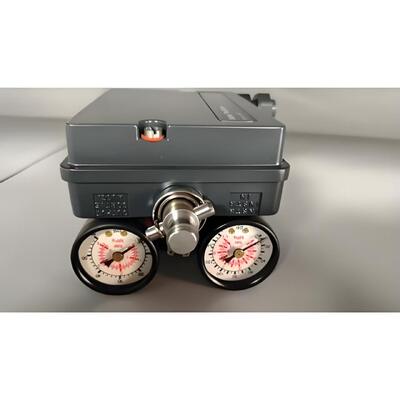

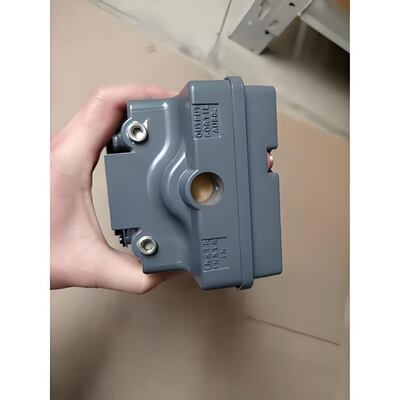

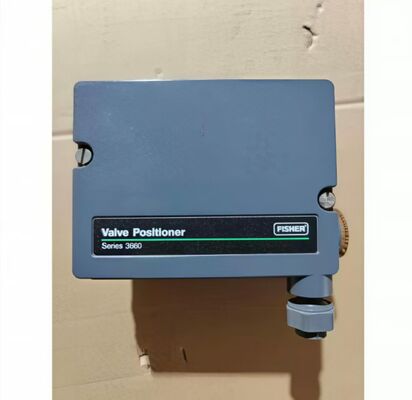

Positionneur de vanne analogique Fisher 3661 à simple effet 4-20 mA pour actionneurs pneumatiques industriels

Présentation du produit

Le Fisher 3661 est un positionneur de vanne électropneumatique à simple effet pour les vannes à tige coulissante en service d'étranglement. Il fournit une position de vanne proportionnelle à un signal d'entrée CC standard en milliampères provenant d'un dispositif de commande.

La conception fournit une instrumentation précise et à réponse rapide, capable de résister aux vibrations de la plupart des environnements industriels. La faible consommation d’air en régime permanent favorise un fonctionnement efficace. Les réglages de gain et d'amortissement facilement réglables permettent d'affiner la stabilité du positionneur pour les exigences d'application spécifiques.

Le 3661 accepte un signal d'entrée CC standard en milliampères et offre des capacités de plage divisée ainsi qu'un zéro et une échelle réglables. La plupart des pièces des positionneurs 3661 sont interchangeables, ce qui réduit les stocks de pièces de rechange. Le boîtier et le couvercle résistent aux vibrations mécaniques et aux manipulations brutales. Les réglages du zéro et de la portée peuvent être effectués avec le couvercle en place.

Le positionneur fonctionne avec les actionneurs Fisher 657, 667, 1250, 1250R, 3024S et GX. Il peut également être monté sur les actionneurs Baumann.

Spécifications techniques

Industrie des applications

Le Fisher 3661 est utilisé dans les industries pétrochimiques, de production d’électricité, de traitement de l’eau, de papier et d’aliments et de boissons. Il convient aux applications d'étranglement sur les vannes à tige coulissante.

Problèmes courants

• Aucun signal de sortie avec entrée présente: Vérifiez si la buse est bouchée. Nettoyez la buse. Vérifiez la pression d’alimentation en air.

• Pression de sortie lente ou anormale: Vérifiez que la pression d'alimentation est conforme aux spécifications. Vérifiez l’amplificateur pneumatique et l’ensemble buse/clapet.

• Mauvaise réponse linéaire: Vérifier le réglage du ressort zéro. Vérifiez la position du mécanisme de réglage de la portée.

• Le positionneur ne répond pas: Vérifier la pression d'alimentation et les connexions pneumatiques. Vérifiez que le convertisseur reçoit le signal 4-20 mA.

• Fuite d'air: Vérifiez l'usure des joints toriques, des joints et du diaphragme. Remplacez-le si nécessaire.

Modèles de remplacement

Le Fisher 3661 est une plateforme de positionneur électropneumatique mature. Pour une communication numérique moderne et des diagnostics avancés, les contrôleurs de vannes numériques Fisher DVC6200 ou DVC2000 constituent les alternatives de la génération actuelle. Pour les installations existantes, le 3661 sert d'équivalent électropneumatique au positionneur pneumatique 3660. Pour les alternatives multifournisseurs, vérifiez le montage de l’actionneur, la plage de déplacement et la compatibilité du signal d’entrée avant de commander.
