Positionneur électropneumatique à simple effet Fisher 3620J avec signal 4-20 mA CC et conception résistante à la corrosion

Vue d'ensemble du produit

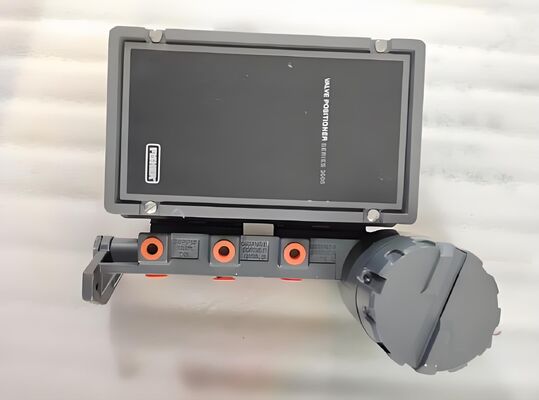

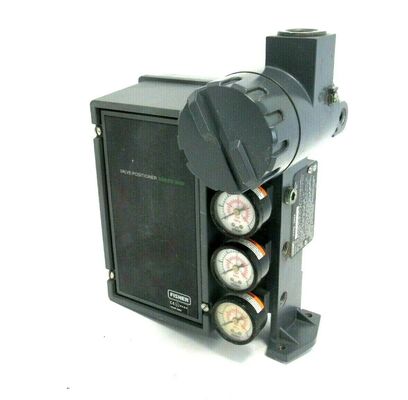

Le Fisher 3620J est un positionneur de soupape électro-pneumatique à action simple conçu pour les actionneurs rotatifs à diaphragme ou à piston.Il combine un positionneur pneumatique 3610J avec un convertisseur électro-pneumatique 3622Le convertisseur reçoit un signal CC de 4 à 20 mA et produit une sortie pneumatique proportionnelle (0,2 à 1,0 bar / 3 à 15 psig) qui entraîne la phase de positionnement.

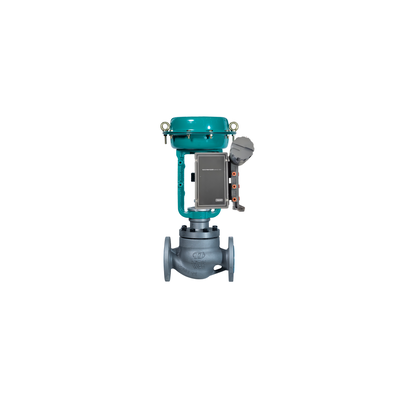

Le 3620J est monté intégralement sur le boîtier de l'actionneur.et les réglages croisés sont accessibles avec un tournevis après avoir retiré le couvercleUn petit gain de boucle réglable permet aux utilisateurs de régler la réponse dynamique pour chaque taille et application de l'actionneur.

Le positionneur assure un fonctionnement précis et rapide et résiste aux vibrations rencontrées dans la plupart des environnements d'usine.les matériaux de joints sont sélectionnés pour des environnements difficilesL'air qui s'écoule purifie les parties internes et le boîtier de l'actionneur pour une protection supplémentaire.

Spécifications techniques

Industrie de l'application

Le Fisher 3620J est utilisé dans le traitement chimique et pétrochimique, la production d'électricité, le traitement de l'eau et des eaux usées, et le contrôle général des processus industriels.Il convient aux boucles de commande pneumatiques plus anciennes et aux applications où un positionnement fiable des vannes rotatives est requisLe positionneur est monté intégralement sur le boîtier de l'actionneur pour une installation compacte.

Problèmes communs

• Aucun signal de sortie avec entrée présenteVérifiez si la buse est obstruée, nettoyez la buse, vérifiez la pression d'air.

• Pression de sortie lente ou anormale: Vérifiez que la pression d'alimentation est conforme aux spécifications.

• Réponse linéaire faibleVérifiez la position du mécanisme de réglage de la portée.

• Le positionneur ne répond pas.: vérifier la pression d'alimentation et les connexions pneumatiques, vérifier que le convertisseur reçoit le signal 4-20 mA.

• Fuite d'air: Vérifiez l'usure des anneaux, des joints et du diaphragme.

Modèles de remplacement

Le Fisher 3620J est une plateforme de positionnement électro-pneumatique pour la communication numérique moderne et le diagnostic avancé.les régulateurs de soupape numériques Fisher DVC6200 ou DVC2000 sont les alternatives de génération actuellePour les installations anciennes, le 3620J sert de remplacement direct du positionneur pneumatique 3610J lorsqu'une entrée électrique est requise.et le 3620JPR ajoute la capacité de montage à distancePour les alternatives entre fournisseurs, vérifiez le montage de l'actionneur, la portée et la compatibilité du signal d'entrée avant de commander.
