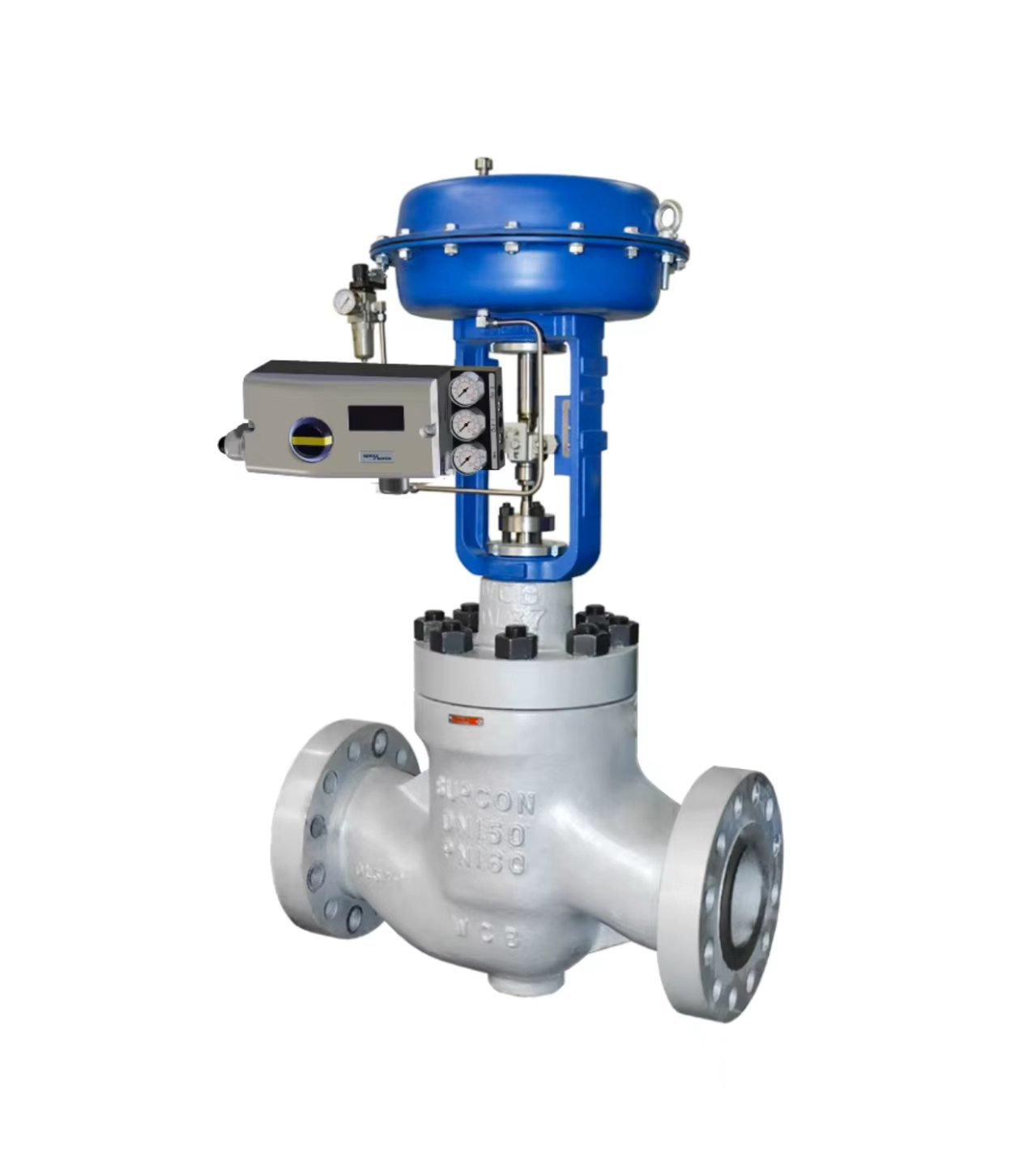

Spirax Sarco SP7 Positionneur de soupape intelligent HART Fieldbus pour les soupapes à vapeur industrielles

Vue d'ensemble du produit

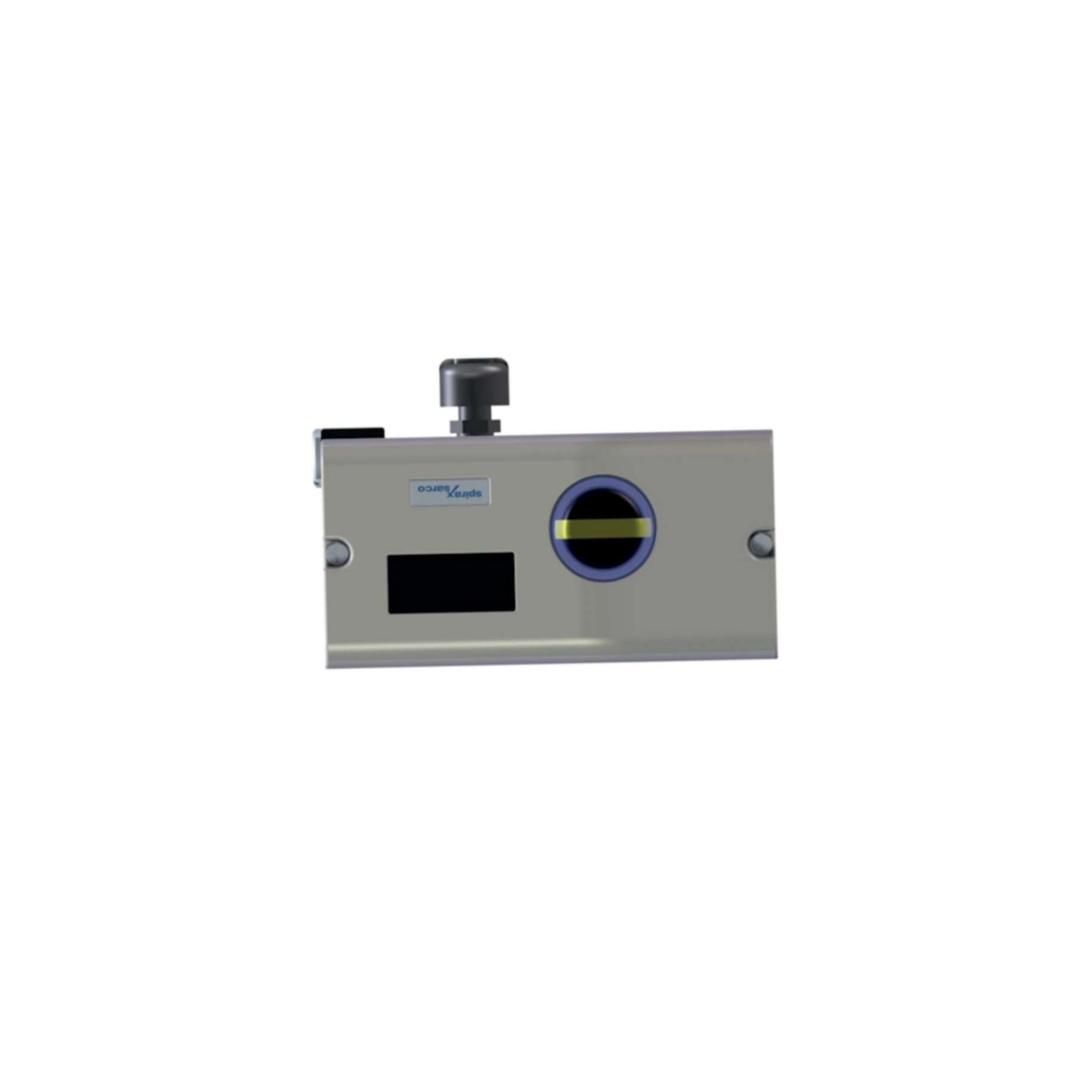

Le Spirax Sarco SP7 est un positionneur de soupape électro-pneumatique intelligent qui peut être configuré électroniquement.L'unité assure que la course de la vanne et le signal entrant mA restent exactement proportionnels.

Le SP7-1* utilise un boîtier en aluminium fondu traité pour le service en extérieur.Un kit de montage et un bloc de manomètre peuvent être fournis en optionLe signal de commande est en mA et la pression de l'air d'alimentation varie de 1,4 à 6 bar.

Le SP7-10 est livré avec une interface de communication locale (LCI) en standard. Un module HART en option permet la communication sur le signal 20mA. HART 5 ou HART 7 sont disponibles. Le SP7-11 utilise PROFIBUS PA.,Une entrée numérique peut déclencher les fonctions du système de contrôle, tandis qu'une sortie numérique envoie des messages d'alarme collective ou de défaillance.Le SP7 est l'un des positionneurs les plus écoénergétiques du marché, avec une consommation d'air maximale à l'état d'équilibre de 0,015 SCFM jusqu'à 50 fois meilleure que les positionneurs électro-pneumatiques similaires.

Spécifications techniques

Industrie de l'application

Le SP7 est utilisé dans les systèmes de contrôle de la vapeur, le chauffage et le refroidissement de processus, les services publics alimentaires et des boissons, la vapeur propre pharmaceutique et le contrôle général des vannes industrielles.Il convient aux applications où un positionnement numérique fiable et une faible consommation d'énergie sont importantsLe positionneur fonctionne avec n'importe quel actionneur conforme à NAMUR, y compris les séries Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, et TN2000.

Problèmes communs

• Le positionneur ne répond pas au signal d'entrée: Vérifiez que la pression de l'air d'alimentation est comprise entre 1,4 et 6 bar. Vérifiez que les connexions pneumatiques sont sécurisées. Confirmez que la qualité de l'air est conforme à la norme ISO 8573-1: classe 3:3:3.

• La position de la vanne ne correspond pas au signal d'entrée: Vérifiez le réglage de la courbe caractéristique. Vérifiez que la direction de fonctionnement est correctement réglée. Récalibrer le point zéro.

• Réaction lente de la valve: Vérifiez la pression de l'air d'alimentation et le filtre.

• Erreur 10 (alimentation électrique interrompue): l'alimentation électrique a été interrompue pendant au moins 20 ms. L'actionneur passe à la position de sécurité. Après environ 5 secondes, le positionneur se réinitialise automatiquement.

• Erreur 11 (erreur de mémoire vive): l'actionneur se déplace vers la position de sécurité. Après environ 5 secondes, le positionneur se réinitialise et la RAM est réinitialisée.

• SENS_ERR (défectueux du capteur de position)Le capteur de position est défectueux.

• Alerte 1 (fuite entre le positionneur et l'actionneur): Vérifiez les fuites des tuyaux pneumatiques et des raccords.

• Alerte 2 (courant hors portée du point de réglage): Vérifiez la source de signal d'entrée et le câblage.

Modèles de remplacement

Le Spirax Sarco SP7 est une plateforme de positionnement intelligent de la génération actuelle.offrant des diagnostics avancés des vannes avec des tendances de données à long terme pour comparer les performances actuelles des vannes à celles d'une nouvelle vanne de contrôlePour les installations anciennes, le SP7 sert de mise à niveau des positionneurs de la série Spirax Sarco EP5/EP6 et des positionneurs pneumatiques.distance de déplacement, et protocole de communication avant de commander.
