Samson 4763 Positionneur de soupape électropneumatique compact 4-20mA pour actionneurs pneumatiques

Vue d'ensemble du produit

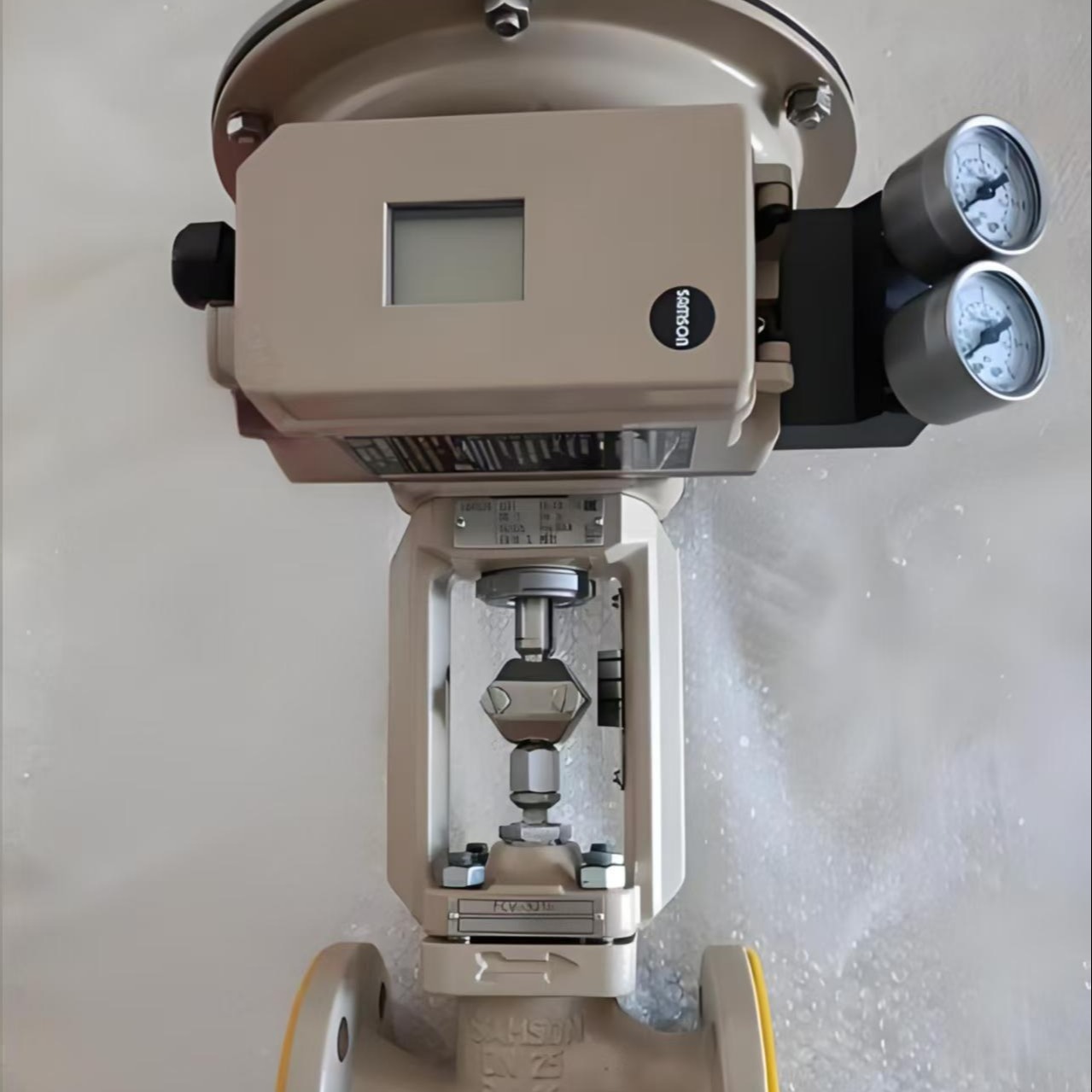

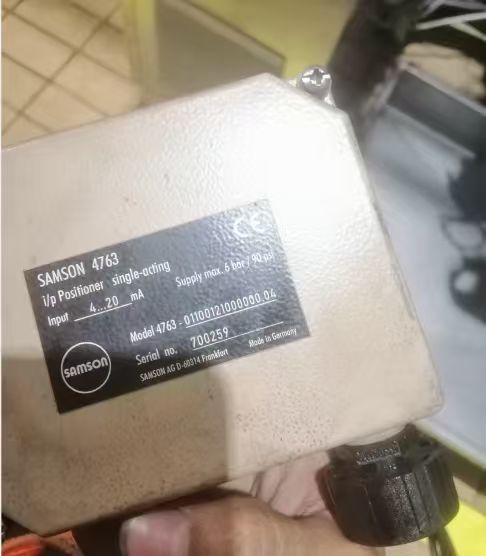

Le Samson 4763 est un positionneur électropneumatique compact destiné à être monté sur des vannes de contrôle pneumatiques.Il s'agit d'un instrument à action unique qui compare le signal d'entrée du système de commande avec la position réelle de la soupape et envoie ensuite une pression pneumatique correspondante à l'actionneur.Le boîtier est en aluminium sous pression, et l'appareil peut être monté dans n'importe quelle orientation sans être affecté par les vibrations mécaniques.La bande proportionnelle réglable et la capacité de sortie d'air permettent un réglage fin pour des applications spécifiques.Le 4763 accepte une entrée électrique de 4-20mA ou 1-5mA. Il utilise un système de flapper-nozzle à équilibre de force.

Spécifications techniques

Industrie de l'application

Le Samson 4763 est utilisé dans le traitement chimique et pétrochimique, la production d'électricité, la pâte et le papier, et l'automatisation industrielle générale.Il convient au service d'étranglement et aux applications nécessitant un positionnement précis des vannesLa conception compacte et la résistance aux vibrations le rendent adapté à des environnements de processus exigeants.

Problèmes communs

• Le positionneur ne répond pas au signal d'entrée: Vérifiez que la pression d'alimentation est comprise entre 1,4 et 6 bar. Vérifiez que les connexions pneumatiques sont sécurisées. Vérifiez que l'assemblage de la buse n'est pas obstrué.

• La position de la vanne ne correspond pas au signal d'entrée: Vérifiez le réglage de la bande proportionnelle (bande P). Vérifiez que la direction de fonctionnement (directe ou inverse) est correctement réglée. Récalibrer le point zéro.

• Opération ou oscillation irrégulière: Vérifiez les fuites d'air dans les tuyaux et les raccords. Vérifiez la présence d'un frottement excessif dans l'emballage de la vanne ou l'actionneur. Vérifiez que la capacité de sortie d'air est réglée correctement.

• Erreur d'étalonnage du point zéroLe point zéro est hors de portée, vérifiez le montage et réajustez-le.

• Basse pression d'alimentation: Vérifiez que la pression d'alimentation est de 1,4 bar. Vérifiez le régulateur d'alimentation en air.

Modèles de remplacement

Le Samson 4763 sera arrêté dans un proche avenir. Le remplacement direct est le TROVIS 3730-1, qui est le positionneur intelligent de nouvelle génération avec communication HART et fonctionnalités améliorées.Le type 3767 est également disponible en alternativeLe 4763 est un prédécesseur de la série 3730 et partage une compatibilité de montage similaire.et protocole de communication avant de commander.
