Positionneur électropneumatique compact Samson 3725 pour vannes de régulation industrielles

Vue d'ensemble du produit

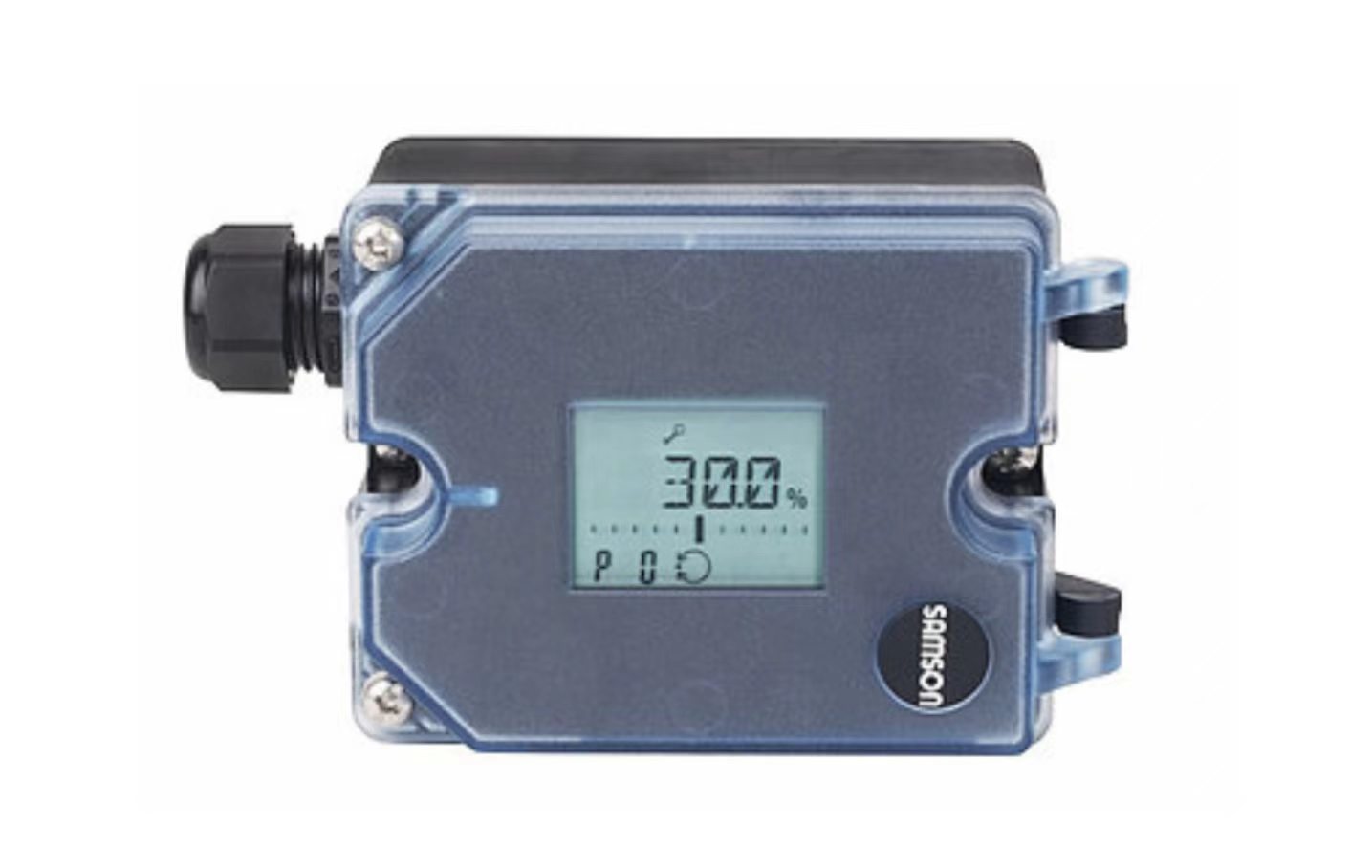

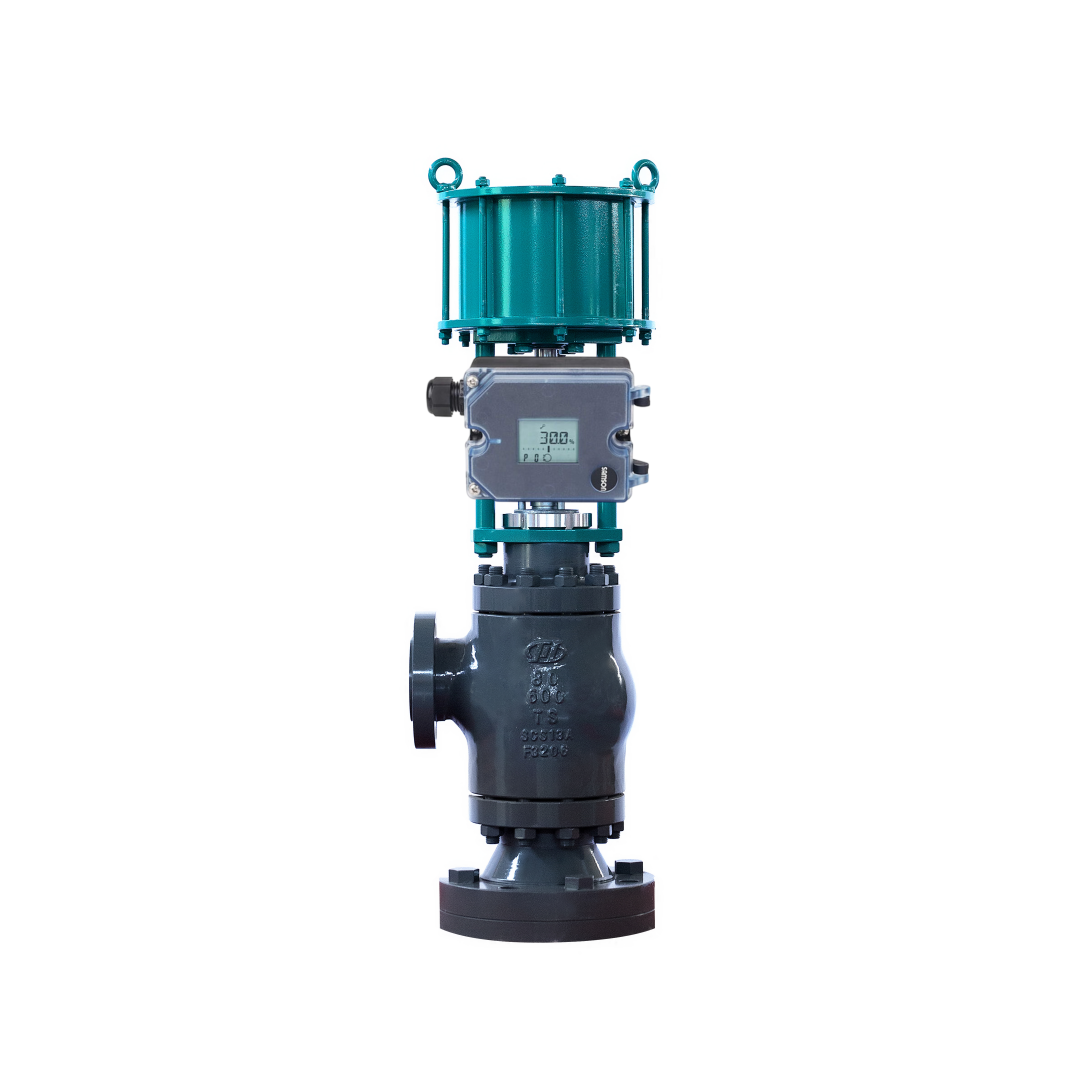

Le Samson 3725 est un positionneur électropneumatique auto-étalonnant compact conçu pour être fixé à un globe pneumatique et à des vannes rotatives.C'est un positionneur à action simple qui compare le signal de commande d'entrée du système de commande avec la position réelle de la soupape ou l'angle d'ouverture, envoie ensuite un signal pneumatique correspondant à l'actionneur.

L'unité est dotée d'une détection de position magnétorésistive sans contact, de sorte qu'il n'y a pas de pièces d'usure mécanique dans le chemin de rétroaction.Le fonctionnement est intuitif avec trois touches capacitives et un écran LCD qui peut être lu dans n'importe quelle position de montage grâce à une direction de lecture sélectionnableTous les paramètres sont stockés dans une mémoire EEPROM non volatile pour une protection contre les pannes de courant.

Le positionneur offre un démarrage automatique variable et les paramètres prédéfinis signifient que seules les valeurs déviant de la norme doivent être ajustées.et le point zéro est surveillé en permanence.

Spécifications techniques

Industrie de l'application

Le Samson 3725 est utilisé dans le traitement chimique et pétrochimique, la production d'énergie et l'automatisation industrielle générale.Une opération facile.Le positionneur est conçu pour une utilisation universelle sur les actionneurs linéaires et rotatifs.

Problèmes communs

• Le positionneur ne répond pas au signal d'entrée: vérifier la pression d'alimentation (max. 7 bar). vérifier la sécurité des connexions pneumatiques.

• La position de la vanne ne correspond pas au signal d'entrée: Vérifiez le réglage de la courbe caractéristique. Vérifiez que la direction de fonctionnement est correctement réglée. Récalibrer le point zéro.

• Opération ou oscillation irrégulière: Vérifiez les fuites d'air dans les tuyaux et les raccords. Vérifiez l'excès de frottement dans l'emballage de la vanne ou l'actionneur.

• Erreur d'étalonnage du point zéroLe point zéro est hors de portée, vérifiez le montage et réajustez-le.

• Erreur d'initialisationVérifiez la pression d'alimentation et la connexion du capteur de déplacement.

Modèles de remplacement

Le Samson 3725 est une plateforme de positionnement compacte.Le type 3724 est également disponible en alternative dans la même série.Pour les alternatives entre fournisseurs, vérifiez le montage de l'actionneur, la portée et le protocole de communication avant de commander.
