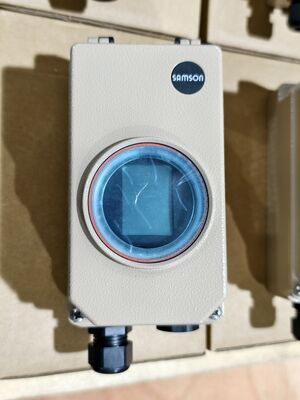

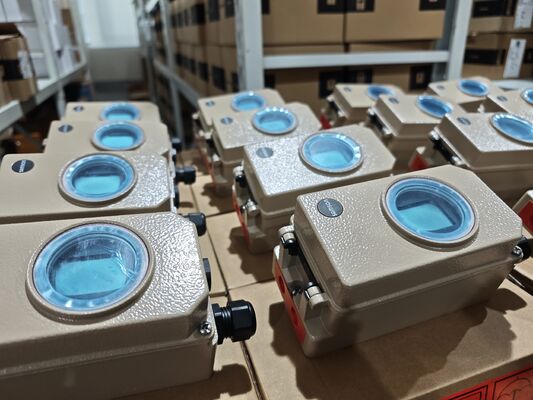

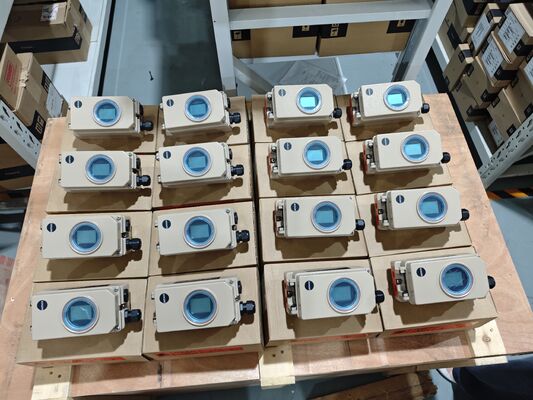

Samson 3730-3 Positionneur électropneumatique intelligent HART 4-20mA pour les actionneurs pneumatiques

Présentation du produit

Le Samson 3730-3 est un positionneur électropneumatique à amélioration numérique qui utilise la communication HART pour gérer les vannes de régulation pneumatiques. Il fonctionne avec des actionneurs à simple et double effet, linéaires et rotatifs. L'appareil compare la commande 4-20 mA du système de contrôle au déplacement ou à l'angle réel de la vanne, puis délivre un signal pneumatique correspondant à l'actionneur.

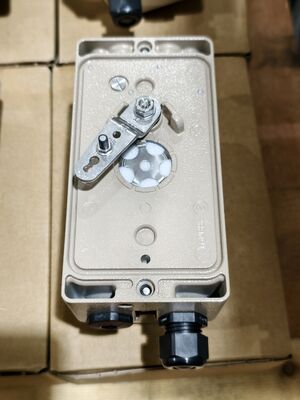

L'auto-étalonnage est automatique, s'adaptant à la vanne et à l'actionneur sans intervention manuelle. Le capteur de déplacement est sans engrenage, éliminant l'usure mécanique qui affecte les capteurs traditionnels basés sur des engrenages. Quatre modes d'initialisation sont disponibles, y compris un mode de substitution pour un démarrage d'urgence pendant que l'usine est en marche, sans déplacer la vanne.

Tous les paramètres résident dans une EEPROM non volatile, à l'abri des coupures de courant. Le système à deux fils consomme une faible charge électrique de 410 Ω. L'écran LCD peut être lu depuis n'importe quelle position de montage grâce à une direction d'affichage rotative. La configuration se fait via un menu à bouton unique ou via un PC à l'aide du logiciel TROVIS-VIEW sur l'interface série SSP.

Spécifications techniques

Industrie d'application

Le Samson 3730-3 est utilisé dans les industries chimique et pétrochimique, la production d'énergie, la pâte à papier et le papier, et l'automatisation industrielle générale. Il convient aux temps de transit difficiles, aux conditions ambiantes difficiles, aux services de régulation et aux applications nécessitant un capteur de déplacement externe. Les diagnostics intégrés EXPERTplus permettent la maintenance prédictive des vannes de régulation.

Problèmes courants

• Erreur d'initialisation: Vérifiez que la pression d'alimentation est comprise entre 1,4 et 7 bar. Vérifiez que le capteur de déplacement est correctement connecté et que la vanne n'est pas bloquée.

• Erreur d'étalonnage du zéro: Le point zéro est hors plage. Vérifiez le montage et réinitialisez le positionneur.

• Erreur d'état de communication: Vérifiez le câblage de communication HART. Vérifiez que la résistance de charge est conforme aux spécifications (410 Ω). Inspectez les erreurs de dépassement, de trame ou de parité dans le tampon de communication.

• Le positionneur ne répond pas au signal d'entrée: Vérifiez la pression d'alimentation et les connexions pneumatiques. Vérifiez que l'appareil est dans le bon mode de fonctionnement.

• La vanne n'atteint pas la position d'extrémité: Vérifiez que le réglage de limitation de pression de sortie n'est pas trop bas. Vérifiez les fuites d'air dans les tuyaux et l'actionneur.

• Défaillance du capteur de température: La mesure de température a échoué. La précision des diagnostics peut être réduite. Contactez le service pour un remplacement.

Modèles de remplacement

Le Samson 3730-3 sera bientôt arrêté. Le remplacement direct est le TROVIS 3730-3, qui est le positionneur intelligent de nouvelle génération avec communication HART 7 et diagnostics de vanne EXPERTplus optimisés. Le TROVIS 3730-3 est doté d'un capteur de position interne sans contact, consomme deux fois moins d'air que les versions précédentes et utilise les mêmes pièces de montage que la série 373x. D'autres modèles de la série incluent le 3730-4 (Profibus) et le 3730-5 (FOUNDATION Fieldbus). Pour les alternatives inter-fournisseurs, les séries Neles ND9000 et Masoneilan SVI-II sont fréquemment citées comme concurrents directs.
