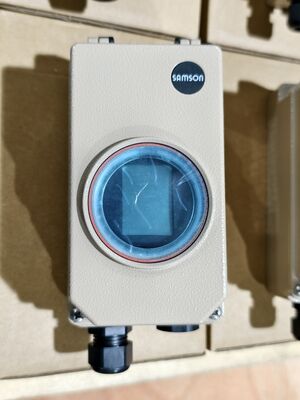

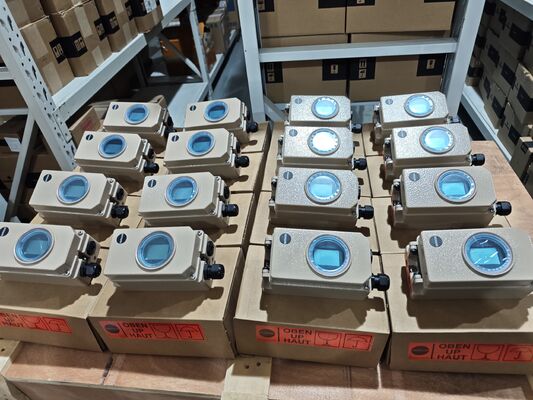

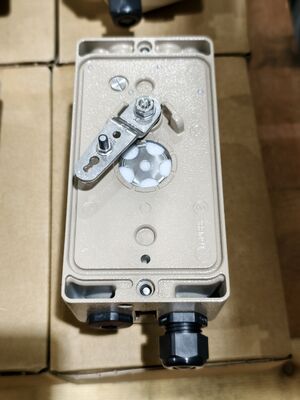

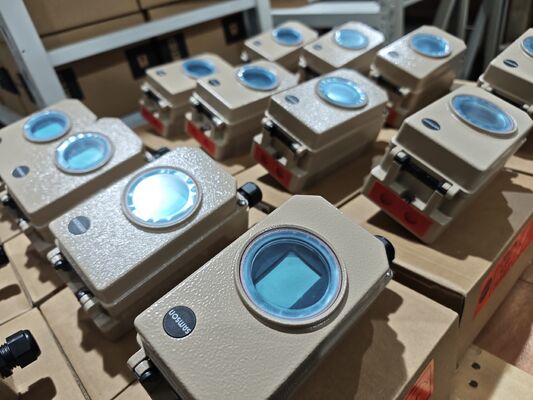

Sanson 3730-3 Smart Valve Positioner avec communication HART et EXPERTplus Diagnostics pour les soupapes de contrôle à auto-étalonnage

Vue d'ensemble du produit

Le Samson 3730-3 est un positionneur de vanne électropneumatique avec communication HART, conçu pour être fixé à des vannes de commande pneumatiques.Il s'agit d'un positionneur à action simple ou double qui compare le signal de commande d'entrée du système de commande avec le déplacement réel de la vanne ou l'angle de rotation, envoie ensuite un signal pneumatique correspondant à l'actionneur.

Le positionneur est auto-étalonnant et s'adapte automatiquement à la soupape de commande et à l'actionneur pneumatique.il n'est donc pas affecté par l'usure de la transmission mécaniqueL'unité offre quatre modes d'initialisation différents pour le démarrage automatique,comprenant un mode "Sub" (substitution) permettant de démarrer le positionneur en cas d'urgence pendant que l'installation fonctionne sans déplacer la vanne.

Tous les paramètres sont stockés dans une mémoire EEPROM non volatile, protégée contre les pannes de courant.L'affichage LCD peut être lu dans n'importe quelle position de montage grâce à une direction de lecture rotativeLa configuration est gérée par une simple opération à un bouton, basée sur un menu, ou via un PC utilisant le logiciel TROVIS-VIEW sur l'interface série SSP.

Spécifications techniques

Industrie de l'application

Le Samson 3730-3 est utilisé dans le traitement chimique et pétrochimique, la production d'énergie, la pâte et le papier, et l'automatisation industrielle générale.conditions ambiantes difficilesLa fonction de diagnostic EXPERTplus intégrée permet une maintenance prédictive des vannes de commande.

Problèmes communs

• Erreur d'initialisationVérifiez que la pression d'alimentation est comprise entre 1,4 et 7 bar.

• Erreur d'étalonnage nulleLe point zéro est hors de portée, vérifiez le montage et réinitialisez le positionneur.

• Erreur d'état de la communication: Vérifiez le câblage de communication HART. Vérifiez que la résistance à la charge est conforme aux spécifications (410 Ω). Vérifiez la présence d'erreurs de dépassement, de cadrage ou de parité dans le tampon de communication.

• Le positionneur ne répond pas au signal d'entrée: Vérifiez la pression d'alimentation et les connexions pneumatiques.

• La soupape n'atteint pas la position finale: Vérifiez que le réglage de la limite de pression de sortie n'est pas trop bas. Vérifiez les fuites d'air dans les tubes et l'actionneur.

• Échec du capteur de température: la mesure de la température a échoué. la précision du diagnostic peut être réduite. service de contact pour le remplacement

Modèles de remplacement

La production du Samson 3730-3 sera arrêtée dans un proche avenir.qui est le positionneur intelligent de nouvelle génération avec communication HART 7 et diagnostic de valve EXPERTplus optimiséLe TROVIS 3730-3 est équipé d'un capteur de position interne sans contact, une consommation d'air moitié inférieure à celle des versions précédentes, et utilise les mêmes pièces de montage que la série 373x.Les autres modèles de la série comprennent le 3730-4 (Profibus) et le 3730-5 (Foundation Fieldbus)Pour les alternatives entre fournisseurs, les séries Neles ND9000 et Masoneilan SVI-II sont souvent citées comme concurrents directs.
