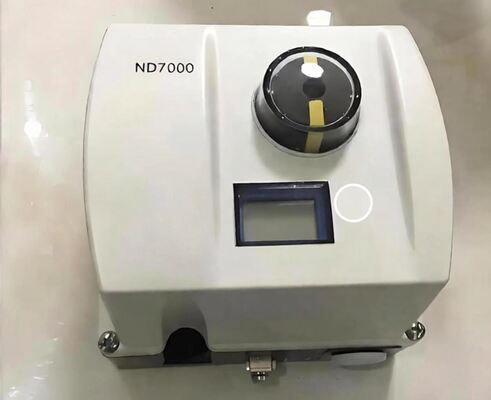

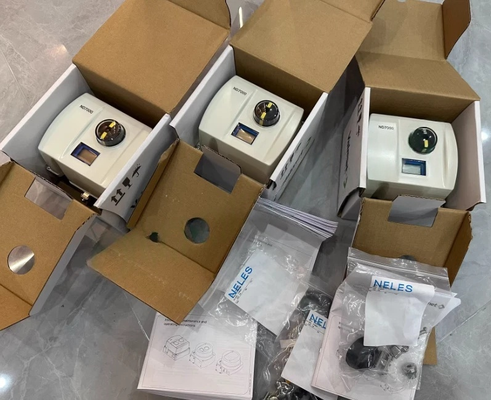

Neles ND7000 positionneur de soupape intelligent avec communication HART 4-20mA signal d'entrée et certification SIL 2

Vue d'ensemble du produit

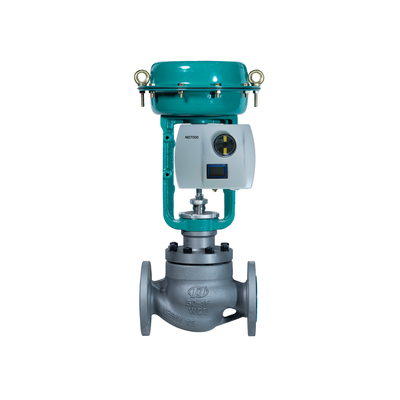

Le Neles ND7000 est un contrôleur de vanne intelligent basé sur un microcontrôleur conçu pour fonctionner sur chaque actionneur de vanne de commande et dans tous les secteurs industriels.Il s'agit d'un dispositif alimenté de 4 à 20 mA qui compare en continu le signal de commande d'entrée avec la position réelle de la vanne et ajuste l'actionneur en conséquenceLe ND7000 est un positionneur intelligent, fiable et à l'épreuve du temps avec support à vie.

L'unité utilise la mesure de la position de la vanne sans contact, de sorte qu'il n'y a pas de pièces d'usure mécanique dans le chemin de rétroaction.et le même dispositif peut être utilisé pour les actionneurs à action simple et à double actionLa mise en service est simple avec l'interface utilisateur locale (LUI) ou la configuration DTM/EDD à distance.Une caractéristique d'étalonnage à 1 point permet l'installation sur des vannes en cours de fonctionnement sans perturber le fonctionnement.

Le ND7000 est certifié SIL 2 par le TÜV conformément à la norme IEC 61508.Le dispositif est conçu pour fonctionner dans des conditions environnementales difficiles avec une conception modulaire robuste, d'excellentes caractéristiques de température, de tolérance aux vibrations et aux chocs.

Spécifications techniques

Industrie de l'application

Le Neles ND7000 est utilisé dans le pétrole et le gaz, le traitement chimique, la production d'électricité, l'exploitation minière et l'automatisation industrielle générale.Le dispositif peut être intégré à tous les principaux systèmes DCS et prend en charge les kits de montage pour tous les actionneurs tiersIl est entièrement compatible avec les systèmes et équipements de différents fabricants.

Problèmes communs

• Une modification du point de réglage de la position de la vanne n'affectera pas la position de l'actionneur: Vérifiez que la pression d'alimentation (peut être trop basse), que la soupape de bobine est collée, que les paramètres de configuration sont incorrects, que l'actionneur ou la soupape sont coincés, que les fils de signal ne sont pas correctement connectés ou que l'étalonnage n'a pas été effectué.

• Actuateur passe à la position finale avec un petit changement de signal d'entrée: Les tubes entre le contrôleur et l'actionneur sont incorrects. Vérifiez les paramètres PFA et ROT.

• Posicionnement inexact: souillure de la soupape de bobine, charge excessive de l'actionneur, pression d'alimentation trop basse, défectuosité des capteurs de bobine ou de pression ou fuite de l'actionneur.

• Dépassement ou positionnement trop lent: modification de la valeur PERF, souillure de la soupape de bobine, trop petite taille du tube d'alimentation ou souillure du filtre à air.

Modèles de remplacement

La série ND9000 est la mise à niveau de nouvelle génération avec des diagnostics et des options de bus de terrain améliorés.Le ND7000 remplace directement les positionneurs NE700/NP700Pour les alternatives entre fournisseurs, vérifier le montage de l'actionneur, la portée
