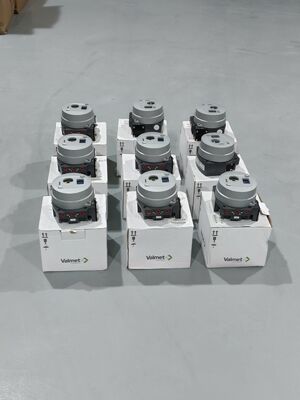

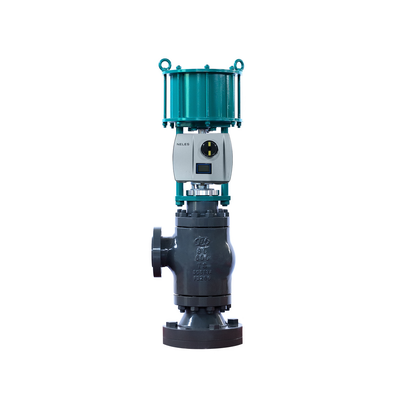

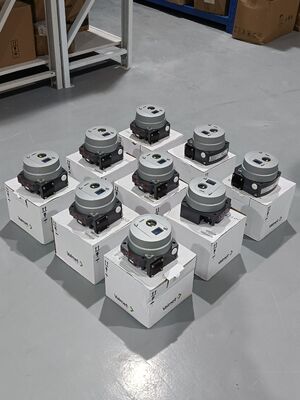

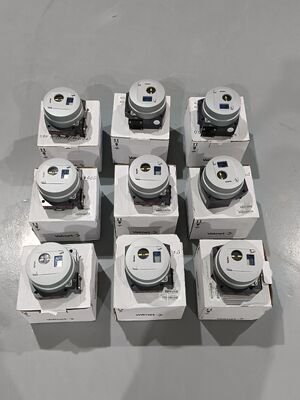

Contrôleur de vanne intelligent Neles ND9000 certifié SIL 2 avec bus de terrain HART et boîtier en acier inoxydable

Vue d'ensemble du produit

Le Neles ND9000 est un contrôleur de vanne intelligent basé sur un microcontrôleur conçu pour le contrôle précis des actionneurs pneumatiques.Il s'agit d'un dispositif alimenté par 4-20mA ou bus de champ qui compare en continu le signal de commande d'entrée avec la position réelle de la vanne et ajuste l'actionneur en conséquenceLe ND9000 est conçu pour fonctionner sur tous les actionneurs de vannes de commande et dans tous les secteurs industriels.

L'unité utilise la mesure de la position de la vanne sans contact, de sorte qu'il n'y a pas de pièces d'usure mécanique dans le chemin de rétroaction.et le même dispositif peut être utilisé pour les actionneurs à action simple et à double action. La mise en service est simple avec une interface utilisateur locale (LUI) ou une configuration DTM/EDD à distance. Une fonction d'étalonnage à 1 point permet l'installation sur des vannes en cours de fonctionnement sans perturber le fonctionnement.

Le ND9000 est certifié SIL 2 par le TÜV selon la norme IEC 61508.et diagnostique de la communicationL'appareil stocke jusqu'à 8000 alarmes en ligne et rappels de maintenance avec une période de conservation des données de 25 ans.condition d'usure pour une maintenance prédictive.

Spécifications techniques

Industrie de l'application

Le Neles ND9000 est utilisé dans le pétrole et le gaz, le traitement chimique, la production d'énergie, la pâte et le papier, l'exploitation minière et l'automatisation industrielle générale.positionnement de la vanne du réacteurL'appareil peut être intégré à tous les principaux systèmes DCS et prend en charge les kits de montage pour tous les actionneurs tiers.Des versions approuvées par la marine sont disponibles pour les applications offshore.

Problèmes communs

• Échec d'étalonnage dû à une position de vanne hors portée: Vérifiez la pression d'alimentation en air. Pour les actionneurs à double action, réglez la pression environ 10 PSI en dessous de l'alimentation minimale prévue. Pour les actionneurs à action unique, ne dépassez pas la pression nominale de l'actionneur.Vérifiez que le H-Clip sur le levier de rétroaction est au niveau, droit, et aligné avec l'arbre de rétroaction de la vanne. Le décalage provoque des erreurs de rétroaction non linéaires.

• ERR / Voyage trop court: Le positionneur a détecté que le changement d'angle de l'arbre de rétroaction physique n'a pas atteint le seuil de mesure électrique minimum lors de l'Autotune.

• ERR / Déviation de contrôle: La position de la vanne dévie du point de réglage au-delà de la limite configurée.

• Avertissement de détection de chasse: Oscillation de la vanne détectée. Modifier le niveau de performance à moins agressif pour stabiliser la vanne. Vérifier que la capacité de la vanne de bobine est suffisante pour l'actionneur.

• Échec de l' étalonnage de la position: Vérifier les paramètres de configuration et le montage du contrôleur.

• Échec du capteur de température: la mesure de la température a échoué. la précision des mesures est réduite. remplacer le dispositif ND à la prochaine occasion de maintenance.

• Pression d'approvisionnement dépassée: la pression d'alimentation a dépassé les conditions de fonctionnement spécifiées.

Modèles de remplacement

Le Neles ND9000 est une plateforme de contrôle de soupape intelligente mature.les positionneurs de la série ND7000 sont des prédécesseurs directs la ND9000 sert de mise à niveau fonctionnelle avec des options de diagnostic et de bus de champ améliorées. Les ND9103HX8T et ND9106HX8T sont des variantes de modèles spécifiques de la série ND9000 qui offrent une certification à l'épreuve des explosions améliorée.distance de déplacement, et protocole de communication avant de commander.
