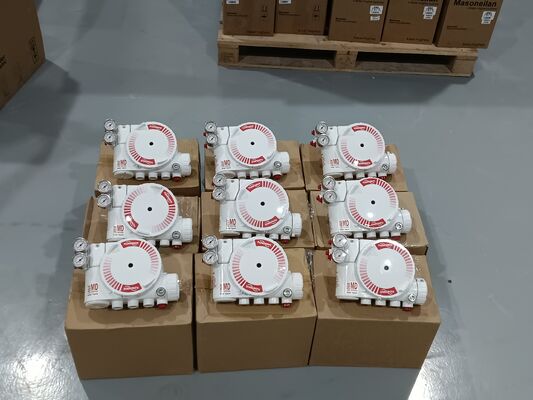

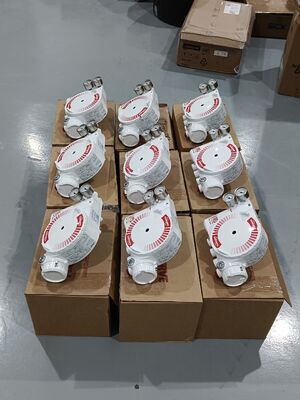

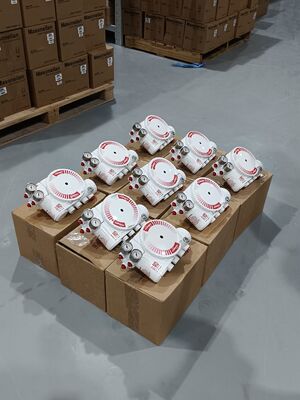

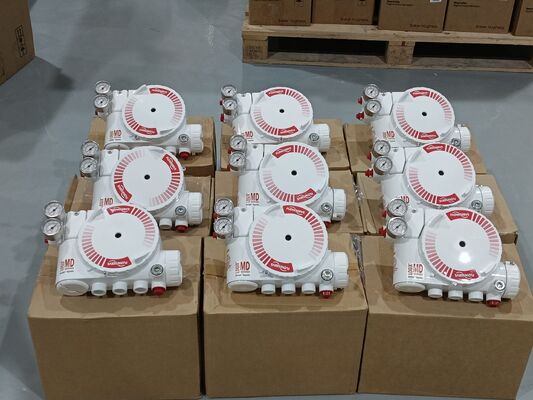

Positionneur de vanne numérique de précision Flowserve Logix 3200MD avec HART 5 pour vannes de régulation pneumatiques

Vue d'ensemble du produit

Le Flowserve Logix 3200MD est un positionneur de vanne numérique basé sur la technologie piézoélectrique, offrant un contrôle fiable et précis des actionneurs pneumatiques. Il reçoit une entrée 4-20mA à deux fils et commande l'actionneur de vanne en réponse à cette commande analogique. La configuration peut être effectuée localement à l'aide de boutons-poussoirs, d'un terminal HART ou du logiciel SoftTools. Les indicateurs LED intégrés, les commutateurs DIP et les boutons de calibration simplifient le processus de configuration. L'auto-réglage avec sélection de gain dynamique maintient le contrôle stable et réactif.

Le positionneur fonctionne avec des actionneurs à double effet et à simple effet dans des configurations linéaires et rotatives. Il tolère les fluctuations de pression d'alimentation et accepte des pressions d'alimentation de 30 à 150 psig. Le boîtier antidéflagrant est certifié Class I Division 1 Groups B-D, Ex d IIB+H2 et AEx d IIB+H2. L'unité est compatible SIL 2.

Spécifications techniques

Industrie d'application

Le Flowserve Logix 3200MD est utilisé dans les industries du pétrole et du gaz, du traitement chimique, de la production d'énergie, du traitement de l'eau et de l'industrie pharmaceutique. Il gère le contrôle des pipelines et des actionneurs, le positionnement des vannes de réacteur, l'automatisation des bypass de turbine et la régulation du débit dans les usines.

Problèmes courants

• Aucun clignotement LED: Le courant est inférieur à 3,6 mA ou la polarité du câblage est incorrecte. Vérifiez que le courant d'alimentation est d'au moins 3,6 mA et vérifiez la polarité.

• Communications erratiques: Problèmes de signal HART. Vérifiez que la bande passante de la source de courant est limitée à 25 Hz. Vérifiez la longueur et l'impédance du câble. Utilisez une barrière de sécurité intrinsèque compatible.

• L'unité ne répond pas aux commandes analogiques: L'unité est en mode de commande numérique ou une erreur de calibration s'est produite. Passez le mode de commande à analogique. Recalibrez l'unité.

• Lecture de la position de la vanne non conforme aux attentes: Montage du capteur de position non à 180 degrés, course non calibrée ou MPC actif. Repositionnez le capteur. Calibrez la course.

• Position entièrement ouverte ou fermée: Course non calibrée, boucle interne du capteur Hall non connectée, mauvaise action d'air définie ou tubulure inversée. Calibrez la course. Vérifiez les connexions matérielles.

• Calibration de friction requise: Aucune calibration de friction effectuée depuis la réinitialisation d'usine. Effectuez la calibration de friction à l'aide du menu d'affichage, du terminal portable ou du DTM.

Modèles de remplacement

Le Flowserve Logix 3200MD est une plateforme de positionneur numérique mature. Pour une intégrité de sécurité supplémentaire, la variante Logix 3200MD+ offre des fonctionnalités améliorées. Pour les nouvelles installations, le Logix 3800 est un modèle alternatif au sein de la même famille de produits. Pour des alternatives inter-fournisseurs, vérifiez le montage de l'actionneur, la plage de déplacement et le protocole de communication avant de commander.
