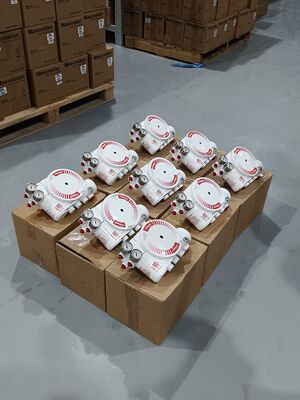

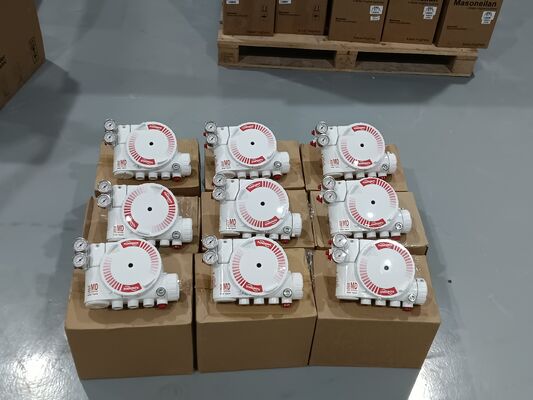

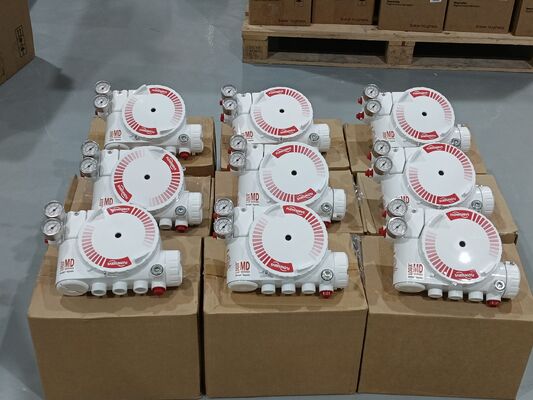

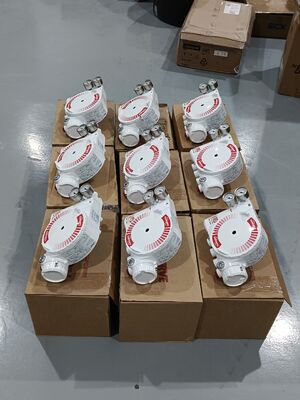

Positionneur de vanne intelligent Flowserve Logix 3200MD avec HART 5 pour actionneurs pneumatiques dans un boîtier antidéflagrant

Présentation du produit

Le Flowserve Logix 3200MD est un positionneur de vanne numérique HART qui utilise la technologie piézoélectrique pour des performances et une fiabilité élevées. Il s'agit d'un appareil à deux fils avec une entrée 4-20 mA qui commande un actionneur pneumatique en fonction d'un signal de commande analogique. La configuration peut être effectuée localement avec des boutons-poussoirs, un terminal HART portable ou le logiciel SoftTools. Les LED d'état locales, les commutateurs DIP et les boutons de calibration simplifient la configuration. L'auto-réglage avec sélection de gain dynamique assure un contrôle stable.

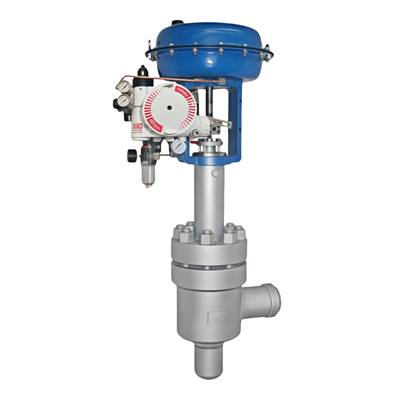

L'unité prend en charge les actionneurs à double effet et à simple effet, pour les montages linéaires et rotatifs. Elle est insensible aux variations de pression d'alimentation et peut supporter des pressions d'alimentation de 30 à 150 psig. Le boîtier antidéflagrant est classé Classe I Division 1 Groupes B-D, Ex d IIB+H2, AEx d IIB+H2, et est compatible SIL 2.

Spécifications techniques

Industrie d'application

Le Flowserve Logix 3200MD est utilisé dans les industries du pétrole et du gaz, du traitement chimique, de la production d'énergie, du traitement de l'eau et de l'industrie pharmaceutique. Il gère le contrôle des pipelines et des actionneurs, le positionnement des vannes de réacteur, l'automatisation des dérivations de turbines et la régulation du débit.

Problèmes courants

• Aucune LED clignotante: Le courant est inférieur à 3,6 mA ou la polarité du câblage est incorrecte. Vérifiez que le courant d'alimentation est d'au moins 3,6 mA et vérifiez la polarité.

• Communications erratiques: Problèmes de signal HART. Vérifiez que la bande passante de la source de courant est limitée à 25 Hz. Vérifiez la longueur et l'impédance du câble. Utilisez une barrière de sécurité intrinsèque compatible.

• L'unité ne répond pas aux commandes analogiques: L'unité est en mode de commande numérique ou une erreur de calibration s'est produite. Changez le mode de commande en analogique. Recalibrez l'unité.

• Lecture de la position de la vanne non conforme aux attentes: Montage du capteur de position non à 180 degrés, course non calibrée, ou MPC actif. Repositionnez le capteur. Calibrez la course.

• Position entièrement ouverte ou fermée: Course non calibrée, boucle interne du capteur Hall non connectée, mauvaise action d'air définie, ou tubing inversé. Calibrez la course. Vérifiez les connexions matérielles.

• Calibration de friction requise: Aucune calibration de friction effectuée depuis la réinitialisation d'usine. Effectuez la calibration de friction à l'aide du menu d'affichage, du terminal portable ou du DTM.

Modèles de remplacement

Le Flowserve Logix 3200MD est une plateforme de positionneur numérique mature. Pour une intégrité de sécurité supplémentaire, la variante Logix 3200MD+ offre des fonctionnalités améliorées. Pour les nouvelles installations, le Logix 3800 est un modèle alternatif au sein de la même famille de produits. Pour des alternatives inter-fournisseurs, vérifiez le montage de l'actionneur, la plage de déplacement et le protocole de communication avant de commander.
