Flowserve Logix 520MD Positionneur de soupape numérique avec communication HART 5, 6 et 7, précision ± 0,25% et boîtier IP66/NEMA 4X

Vue d'ensemble du produit

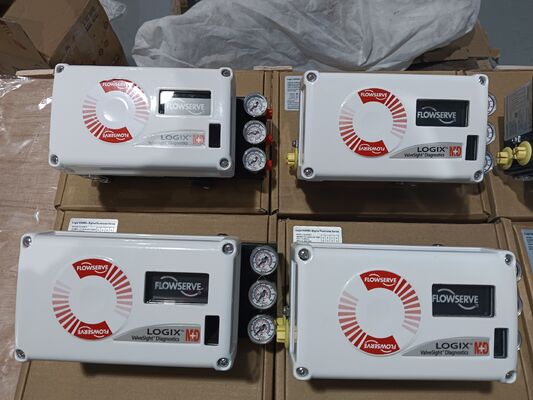

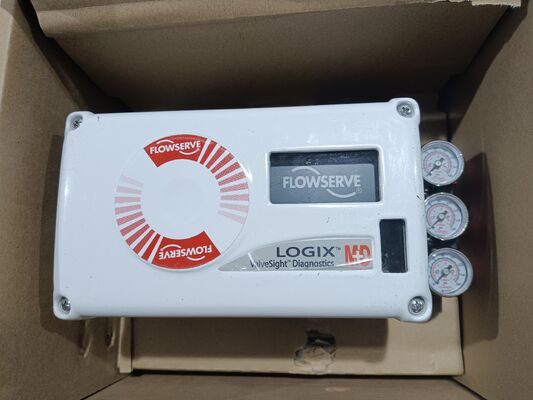

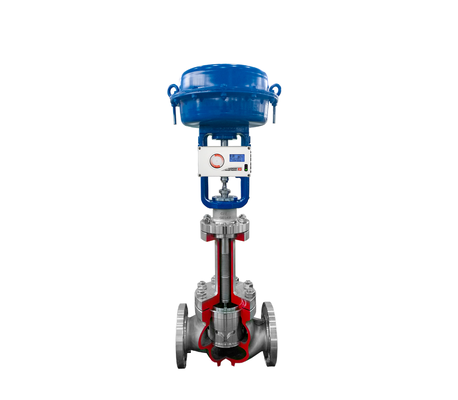

Le Flowserve Logix 520MD est un positionneur de vanne numérique haute performance conçu pour le contrôle précis des actionneurs pneumatiques. Il accepte une entrée 4-20 mA à deux fils avec communication HART 5, 6 et 7 et fournit une sortie pneumatique pour les actionneurs rotatifs et linéaires. L'unité combine des capacités de positionnement et de réglage précises avec une configuration simple et de puissantes fonctions de diagnostic.

Un algorithme de réglage de gain multivariable permet au 520MD d'effectuer de grands changements de pas avec un dépassement minimal tout en maintenant la résolution pour de très petits changements de pas. L'auto-réglage fait cycler l'actionneur pour générer une réponse mesurée et sélectionne les valeurs de gain qui offrent des performances appropriées de l'actionneur. Un sélecteur de modificateur de gain peut augmenter ou diminuer le gain calculé pour des résultats optimaux.

Les commutateurs DIP gèrent le mode de réglage et d'autres paramètres courants. Pour les exigences personnalisées, les ensembles de réglage peuvent être modifiés avec un appareil portable ou le logiciel ValveSight pour s'adapter à une large gamme de tailles et de types d'actionneurs. Une conception de contrôle à deux étages offre des temps de réponse plus rapides et un contrôle plus précis avec une faible consommation d'air.

Spécifications techniques

Industrie d'application

Le Flowserve Logix 520MD dessert les industries du pétrole et du gaz, du traitement chimique, de la production d'énergie, du traitement de l'eau et de la pharmacie. Il est utilisé pour le contrôle des pipelines et des actionneurs, le positionnement des vannes de réacteur, l'automatisation des dérivations de turbines, la régulation de débit et les opérations de vannes hygiéniques. Les certifications pour zones dangereuses le rendent adapté aux environnements de processus exigeants.

Problèmes courants

• Aucun clignotement de LED: Le courant est inférieur à 3,6 mA ou la polarité du câblage est incorrecte. Vérifiez que le courant d'alimentation est d'au moins 3,6 mA et vérifiez la polarité.

• Communications erratiques: Problèmes de signal HART. Vérifiez que la bande passante de la source de courant est limitée à 25 Hz. Vérifiez la longueur et l'impédance du câble. Utilisez une barrière de sécurité intrinsèque compatible.

• L'unité ne répond pas aux commandes analogiques: L'unité est en mode de commande numérique ou une erreur de calibration s'est produite. Changez le mode de commande en analogique. Recalibrez l'unité.

• La lecture de la position de la vanne n'est pas celle attendue: Le montage du capteur de position n'est pas à 180 degrés, la course n'est pas calibrée, le MPC est actif ou la caractérisation utilisateur est active. Repositionnez le capteur. Calibrez la course.

• Position pilotée complètement ouverte ou fermée, ne répondant pas à la commande: Course non calibrée, boucle interne du capteur Hall non connectée, mauvaise action d'air définie, tubulure inversée ou problème de convertisseur I/P.

• Calibration de friction requise: Aucune calibration de friction effectuée depuis la réinitialisation d'usine. Effectuez la calibration de friction à l'aide du menu d'affichage, de l'appareil portable ou du DTM.

Modèles de remplacement

La série Flowserve Logix 520MD est une plateforme de positionneur numérique mature. Pour les applications nécessitant une intégrité de sécurité supplémentaire, la variante Logix 520MD+ offre des fonctionnalités améliorées. Pour les nouvelles installations, les Logix 3200MD et Logix 3800MD sont des modèles alternatifs au sein de la même famille de produits. Pour les alternatives inter-fournisseurs, vérifiez le montage de l'actionneur, la plage de déplacement et le protocole de communication avant de commander.
