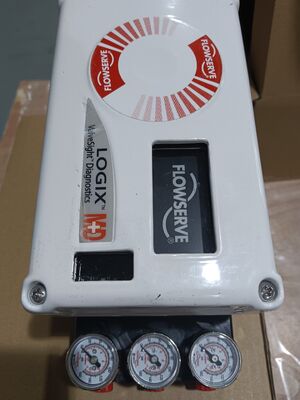

Flowserve Logix 520MD Positionneur de soupape numérique avec communication HART pour un contrôle de précision et un réglage de gain multivariable

Vue d'ensemble du produit

Le Flowserve Logix 520MD est un positionneur de soupape numérique qui assure un contrôle précis des actionneurs pneumatiques.et 7 pris en charge) et le convertit en sortie pneumatique pour actionneurs rotatifs et linéairesLe positionneur combine des fonctions de positionnement et de réglage supérieures avec une configuration pratique et des outils de diagnostic puissants.

Le 520MD utilise un algorithme de réglage de gain multi-variable qui permet de grands changements de pas avec un dépassement minimal tout en maintenant la résolution pour répondre à de très petits changements de pas.La procédure de réglage automatique fait tourner l'actionneur pour produire une réponse mesurée et sélectionne des valeurs de gain qui fournissent les performances appropriées de l'actionneurUn sélecteur de modification de gain peut augmenter ou diminuer le gain calculé pour des performances optimales.

La configuration est gérée par des réglages simples de commutateur DIP pour le mode de réglage et d'autres réglages courants.Les ensembles de réglage peuvent être modifiés avec un ordinateur portable ou avec le logiciel ValveSight pour s'adapter à une large gamme de tailles et de types d'actionneurs.L'unité est dotée d'une conception de contrôle en deux étapes pour des temps de réponse plus rapides et un contrôle plus strict, avec une faible consommation d'air.

Spécifications techniques

Industrie de l'application

Le Flowserve Logix 520MD est utilisé dans le pétrole et le gaz, le traitement chimique, la production d'énergie, le traitement de l'eau et les industries pharmaceutiques.positionnement de la vanne du réacteurIl est adapté aux environnements de processus exigeants grâce à sa certification de zone dangereuse.

Problèmes communs

• Pas de LED qui clignote: le courant est inférieur à 3,6 mA ou la polarité du câblage est incorrecte; vérifier que le courant d'alimentation est d'au moins 3,6 mA et vérifier la polarité.

• Des communications irrégulières: Problèmes de signal HART. Vérifiez que la bande passante de la source actuelle est limitée à 25 Hz. Vérifiez la longueur et l'impédance du câble. Utilisez une barrière de sécurité intrinsèque compatible.

• L'unité ne répond pas aux commandes analogiques: l'appareil est en mode de commande numérique ou une erreur d'étalonnage s'est produite.

• Lecture de la position de la vanne ne correspond pas aux attentes: Montage du capteur de position non à 180 degrés, course non calibrée, MPC actif ou caractérisation utilisateur active. Capteur de reposition.

• Position de conduite entièrement ouverte ou fermée, ne répondant pas à la commande: Trait non calibré, boucle interne du capteur Hall non connectée, mauvais réglage de l'action de l'air, tuyau inversé ou problème de convertisseur I/P.

• Calibration de la friction requise: Aucun étalonnage de friction n'a été effectué depuis la réinitialisation d'usine.

Modèles de remplacement

La série Flowserve Logix 520MD est une plateforme de positionnement numérique mature.Pour les nouvelles installations, les Logix 3200MD et Logix 3800MD sont des modèles alternatifs au sein de la même famille de produits.et protocole de communication avant de commander.
