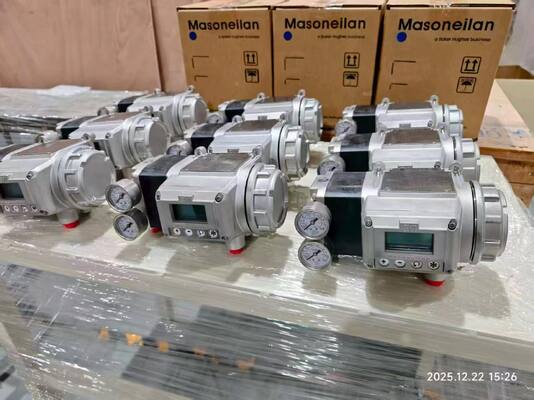

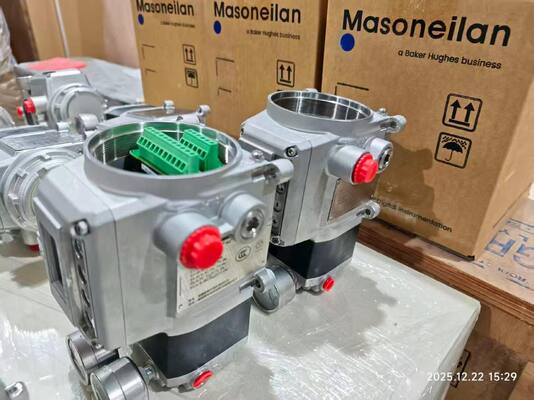

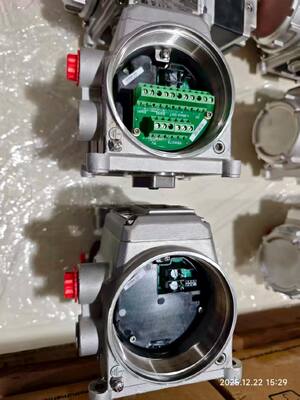

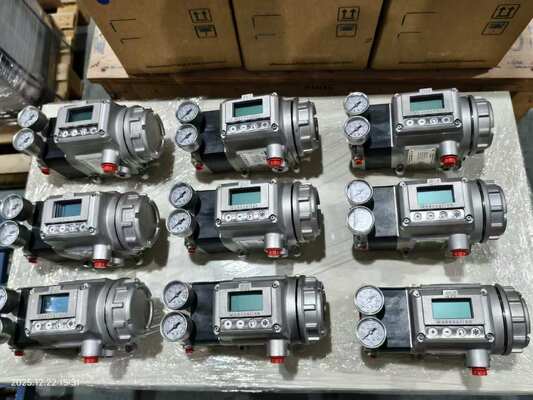

Positionneur de vanne intelligent Masoneilan SVI3 avec communication HART 7, capteur de position sans contact et configuration intelligente à un bouton Smart Cal

Présentation du produit

Le Masoneilan SVI3 est un positionneur de vanne de troisième génération qui exploite la communication HART 7 sur une boucle 4-20 mA pour contrôler les actionneurs pneumatiques avec une grande précision. Son capteur de position sans contact élimine l'usure mécanique et l'unité fonctionne de manière fiable jusqu'à -55°C. L'interface locale comprend un affichage graphique et des boutons-poussoirs classés pour les zones dangereuses. Smart Cal permet une configuration et un étalonnage à un seul bouton. L'appareil stocke jusqu'à un an de données de diagnostic à bord et s'intègre aux systèmes de contrôle via DTM et EDD. La consommation d'air est réduite de 40 % par rapport aux modèles précédents, tandis que le débit d'air est augmenté de 15 %. Dix-neuf diagnostics de vanne en ligne surveillent l’état de la vanne pendant son fonctionnement.

Spécifications techniques

Industrie des applications

Le SVI3 est déployé dans les secteurs de la production d’électricité, du raffinage, de la pétrochimie, du secteur pétrolier et gazier intermédiaire et du secteur pétrolier et gazier en amont. Les utilisations typiques comprennent les générateurs de turbine à vapeur, les condenseurs, les tours de refroidissement, les bâtiments de réacteurs et de turbines, les générateurs de vapeur de récupération de chaleur, le reste de l'usine, la distillation, le reformage par hydrotraitement, le craquage, le mélange secondaire, la trempe et le fractionnement, la compression des gaz de charge, la séparation, les opérations d'intégrité des pipelines, la déshydratation, la réfrigération, la liquéfaction, le chargement et l'expédition, la regazéification et la compression.

Problèmes courants

• Smart Cal ne parvient pas à se terminer: Vérifiez que la pression d'alimentation est comprise entre 20 et 120 psi. Vérifiez que les limites de course de la vanne se situent dans la plage nominale. Assurez-vous que la valve n’est pas coincée ou coincée.

• Oscillation de position ou cyclage: Vérifiez si le stick slip est présent. Si les cycles de position sont bien supérieurs aux cycles de consigne, le positionneur peut être à l'origine du cyclage. Inspectez la course de la vanne bloquant le volant, la tige cassée ou les composants de retour de position déconnectés.

• Échec de communication avec l'ordinateur de poche HART: Vérifiez que la résistance de la boucle est adéquate. Vérifiez que la tension aux bornes répond aux exigences de conformité (9 Vcc à 20 mA, 11 Vcc à 4 mA).

• Erreur de faible consommation (LOW_POWER): Courant d'entrée inférieur à 3,15 mA. Augmentez le courant de boucle à 4 mA pour l’étalonnage et les diagnostics.

• TuneERR apparaît après le réglage automatique: Un réglage manuel peut être nécessaire. Reportez-vous à la section de dépannage dans le manuel d'instructions.

• SelfCheckError ou panne matérielle: Coupez l'alimentation pendant deux minutes et redémarrez. Effacez l’alarme à l’aide de ValVue ou de HART Host. Si la panne persiste, remplacez le module électronique.

Modèles de remplacement

Le Masoneilan SVI3 remplace directement le SVI II AP et le SVI1000. Il comprend des supports de montage en acier inoxydable pour toute combinaison vanne/actionneur et est entièrement rétrocompatible avec les supports de montage SVI II AP et SVI1000. Pour les utilisateurs du SVI II AP, la mise à niveau est relativement simple : le montage existant peut être utilisé et seule la connexion air/tuyau peut nécessiter un ajustement. Pour les alternatives multifournisseurs, vérifiez le montage de l’actionneur, la plage de déplacement et le protocole de communication avant de commander.
