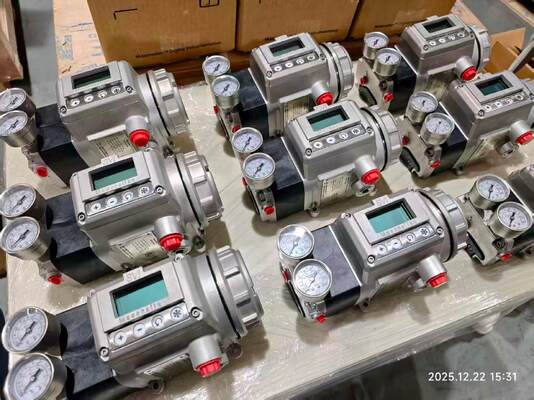

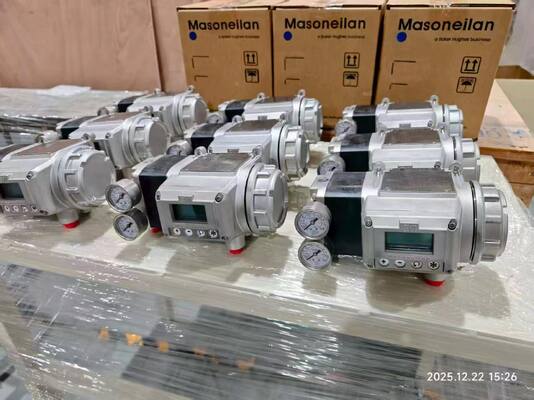

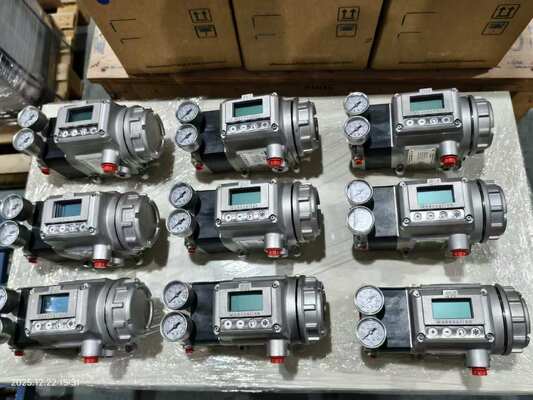

Positionneur de vanne numérique Masoneilan SVI3 avec communication HART 7, boucle 4-20mA et diagnostics avancés

Vue d'ensemble du produit

Le Masoneilan SVI3 est un positionneur de soupape numérique de troisième génération qui utilise la communication HART 7 sur une boucle à deux fils de 4 à 20 mA.Il entraîne des actionneurs pneumatiques avec une grande précision et comprend un diagnostic avancé pour la surveillance continue des vannesLe capteur de position sans contact lit à travers le boîtier, éliminant les points d'usure mécanique.

L'interface locale est dotée d'un écran graphique à haut contraste et de boutons adaptés aux zones dangereuses.Le positionneur stocke jusqu'à un an de données diagnostiques à bordIl s'intègre aux principaux systèmes de contrôle via le support DTM et EDD.

La consommation d'air en état d'équilibre est inférieure de 40% à celle des modèles antérieurs, et la délivrance d'air est de 15% plus élevée pour une caresse plus rapide.Le SVI3 comprend 19 diagnostics de soupape en ligne qui surveillent l'état de la soupape pendant le processus, permettant de prévoir les besoins d'entretien avant que des pannes ne se produisent.

Spécifications techniques

Industrie de l'application

Le Masoneilan SVI3 est utilisé dans la production d'électricité, le raffinage, la pétrochimie, le pétrole et le gaz en milieu de chaîne, ainsi que le pétrole et le gaz en amont.tours de refroidissement, bâtiments de réacteurs, bâtiments de turbines, générateurs de vapeur de récupération de chaleur, équilibre des installations, distillation, reformage hydroprocessage, craquage, mélange secondaire, éteinture et fractionnement,compression des gaz de charge, la séparation, les opérations d'intégrité des pipelines, la déshydratation, la réfrigération, la liquéfaction, le chargement et le transport, la regasification et la compression.

Problèmes communs

• Smart Cal ne parvient pas à terminer: Vérifiez que la pression d'alimentation est comprise entre 20 et 120 psi. Vérifiez que les limites de déplacement de la vanne sont dans la plage nominale. Assurez-vous que la vanne n'est pas coincée ou liée.

• Oscillation de position ou cycleSi les cycles de position sont beaucoup plus importants que les cycles de réglage, le positionneur peut être à l'origine du cycle.une tige cassée, ou des composants de rétroaction de position déconnectés.

• Échec de communication avec HART portatif: Vérifier que la résistance de la boucle est suffisante. Vérifier que la tension du terminal satisfait aux exigences de conformité (9Vdc @ 20mA, 11Vdc @ 4mA).

• Erreur de faible puissance (LOW_POWER): courant d'entrée inférieur à 3,15 mA. Accroître le courant de la boucle à 4 mA pour l'étalonnage et le diagnostic.

• TuneERR apparaît après l'Autotune: Il peut être nécessaire de régler manuellement.

• Erreur de SelfCheckError ou défaillance matérielle: Déconnectez l'alimentation pendant deux minutes et redémarrez. Effacez l'alarme en utilisant ValVue ou HART Host. Si la panne persiste, remplacez le module électronique.

Modèles de remplacement

Le Masoneilan SVI3 est le remplacement direct du SVI II AP et du SVI1000.Il est équipé de supports de montage en acier inoxydable pour toute combinaison vanne/actionneur et est entièrement rétrocompatible avec les supports de montage SVI II AP et SVI1000. Pour les utilisateurs de SVI II AP, la mise à niveau est relativement simple. Le montage existant peut être utilisé et seule la connexion air/tube peut nécessiter un ajustement.vérifier le montage de l'actionneur, l'autonomie et le protocole de communication avant de commander.
