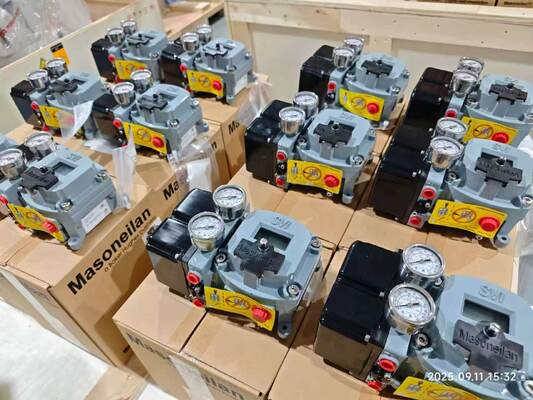

Positionneur de vanne numérique Masoneilan SVI II avec communication HART et microprocesseur 32 bits pour détection de position sans contact

PRoduct Vue d' ensemble

Le Masoneilan SVI II est un positionneur de soupape numérique à microprocesseur 32 bits avec une interface locale qui contrôle un actionneur pneumatique à l'aide d'un signal de commande 4-20mA à deux fils.Il offre une communication bidirectionnelle en utilisant le protocole HART, prenant en charge HART 5 ou 7 sur 4-20mA. La conception universelle permet une mise à niveau facile à la place des positionneurs analogiques existants sur les actionneurs pneumatiques Masoneilan ou non Masoneilan,à action simple ou double.

La technologie de détection de la position sans contact lit à travers le boîtier, aucune pièce mécanique ne pénètre dans la cavité principale du boîtier, ce qui prolonge la durée de vie.L'écran LCD et les boutons sont opérationnels dans tous les environnements dangereux certifiésUne conception s'adapte à la fois aux applications rotatives et linéaires, à distance ou locales.

Spécifications techniques

Industrie de l'application

Le Masoneilan SVI II est utilisé dans la production d'électricité, le raffinage, la pétrochimie, le pétrole et le gaz en milieu de chaîne, ainsi que le pétrole et le gaz en amont.tours de refroidissement, bâtiments de réacteurs, bâtiments de turbines, générateurs de vapeur de récupération de chaleur, équilibre des installations, distillation, reformage hydroprocessage, craquage, mélange secondaire, éteinture et fractionnement,compression des gaz de charge, la séparation, les opérations d'intégrité des pipelines, la déshydratation, la réfrigération, la liquéfaction, le chargement et le transport, la regasification et la compression.

Problèmes communs

• Autotune n'est pas terminé: le frottement mesuré est supérieur à 30% de la force du ressort ou la vanne saute visiblement autour du point de réglage.ou procéder à la régulation manuelle en veillant à ce que le gain intégral (I) soit réglé sur un minimum de 100.

• Oscillation de la position Rapide: Réduire le gain (P) et (Padj) par incréments de 50% jusqu'à ce que l'oscillation cesse.

• Oscillation de la position: Augmenter le gain (P) et (Padj) par incréments de 5% jusqu'à ce que l'oscillation ait diminué. Réduire le gain intégral (I) de 25% jusqu'à ce que la position soit linéaire.

• Friction de la vanne supérieure à 25% de la portée du ressort: Augmenter l'intégrale Gain (I) de 25% jusqu'à ce que l'oscillation s'étire sur une ligne plane.

• SelfCheckError (Erreur matérielle): Débranchez l'appareil pendant deux minutes et redémarrez-le. Effacez l'alarme à l'aide de ValVue ou HART Host. Si la panne persiste, remplacez l'appareil ou le module électronique complet.

Modèles de remplacement

Le Masoneilan SVI3 AP est le positionneur de soupape numérique de nouvelle génération de la même gamme de produits.Il est équipé de supports de montage en acier inoxydable pour toute combinaison vanne/actionneur et est entièrement rétrocompatible avec les supports SVI II AP et SVI1000Pour les alternatives entre fournisseurs, vérifiez le montage de l'actionneur, la portée et le protocole de communication avant de commander.
