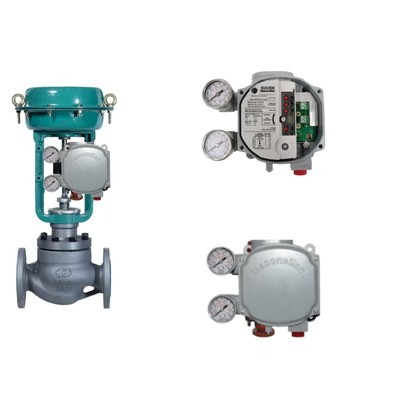

Masoneilan SVI1000 positionneur de soupape numérique HART 4-20mA alimenté en boucle avec rétroaction magnétique sans contact

Vue d'ensemble du produit

Le Masoneilan SVI1000 est un positionneur de vanne numérique communiquant HART qui fonctionne sur une boucle 4-20mA. Il est spécifiquement conçu pour les vannes de régulation pneumatiques à simple effet. L'unité utilise un système de rétroaction magnétique sans contact qui élimine les liaisons mécaniques et leur usure associée. Comme il est alimenté par la boucle, aucune alimentation séparée n'est nécessaire.

Une interface locale à boutons-poussoirs avec indicateurs LED suit une conception un bouton-une fonction. La plupart des vannes peuvent être configurées et calibrées en moins de cinq minutes. HART Révision 5 ou 7 est sélectionnable sur le terrain. Deux interrupteurs à semi-conducteurs intégrés peuvent être utilisés pour l'indication de position. La conception de montage universelle fonctionne avec les actionneurs linéaires et rotatifs.

Spécifications techniques

Industrie d'application

Le Masoneilan SVI1000 est utilisé dans la production d'énergie, le traitement chimique, le raffinage, la pétrochimie, et le pétrole et le gaz. Les applications typiques comprennent les générateurs de turbines à vapeur, les condenseurs, les tours de refroidissement, les générateurs de vapeur de récupération de chaleur, la distillation, l'hydrotraitement, le craquage, le mélange, l'intégrité des pipelines et la compression de gaz. Sa configuration simple et sa rétroaction magnétique fiable le rendent idéal pour le contrôle de régulation de routine sur les vannes pneumatiques à simple effet.

Problèmes courants

• Le positionneur ne répond pas au signal d'entrée: Vérifiez que la pression d'alimentation est comprise entre 20 et 100 psi et que les connexions pneumatiques sont sécurisées. Vérifiez que le mode de l'appareil est réglé sur Normal.

• La vanne répond lentement ou pas du tout: Confirmez que le point de consigne de l'alimentation en air est supérieur à la valeur finale du ressort plus 10 psig. Pour les actionneurs de grand volume, vérifiez que la chute de pression d'alimentation pendant le remplissage est inférieure à 15%.

• Alerte d'erreur de position: Effectuez une signature de vanne à l'aide du DTM de base du SVI1000. Vérifiez l'étanchéité du garnissage, l'accumulation sur la tige ou le frottement de l'actionneur. Effectuez un réglage automatique ou manuel.

• Puissance marginale (toutes les LED éteintes): Le courant d'entrée est inférieur à 3,85 mA. Augmentez le courant de boucle à 4 mA pour le calibrage et le diagnostic.

• Échec du calibrage: Le calibrage du capteur d'entrée était en dehors de la plage acceptable. À l'aide d'un équipement de mesure de précision, effectuez le calibrage conformément aux limites.

• Défaillance matérielle (SelfCheckError): Coupez l'alimentation pendant deux minutes et redémarrez. Effacez l'alarme via ValVue ou HART Host. Si la défaillance persiste, remplacez le module électronique.

Modèles de remplacement

Le Masoneilan SVI1000 est un positionneur numérique de base. Pour les applications nécessitant des diagnostics de vanne avancés, une capacité de débit plus élevée ou des fonctions de sécurité certifiées SIL, les séries SVI II AP ou SVI3 sont les options de niveau supérieur de la même gamme de produits. Pour les alternatives inter-fournisseurs, vérifiez le montage de l'actionneur, la plage de déplacement et le protocole de communication avant de commander.
