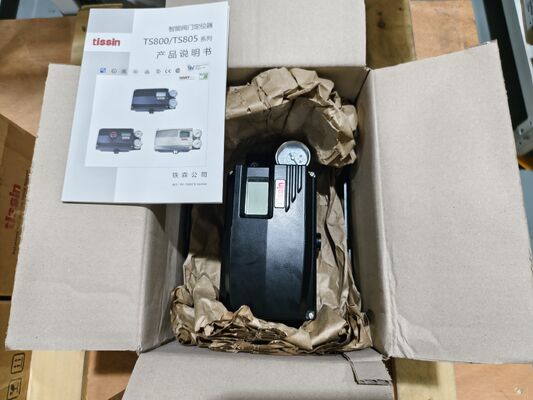

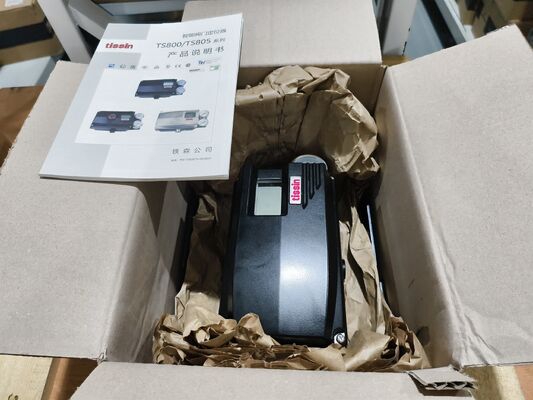

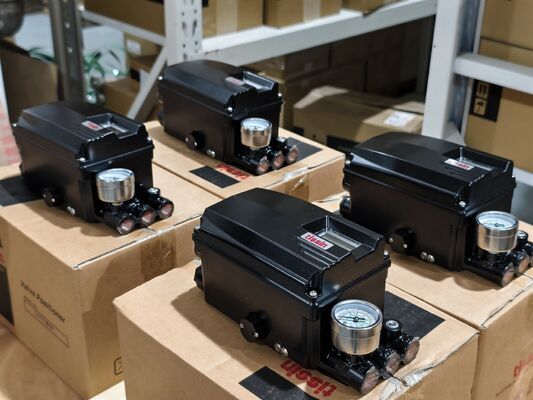

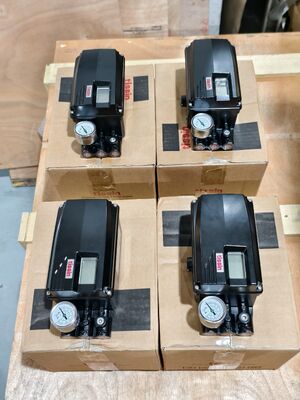

Positionneur de soupape numérique de la série TS800 Tissin HART 7 4-20mA pour soupape de commande

Vue d'ensemble du produit

Le positionneur de vanne intelligent Rotork YTC contrôle avec précision la course de la vanne selon un signal d'entrée 4-20mA délivré par le contrôleur. Il est conçu pour être utilisé avec des actionneurs de vannes pneumatiques linéaires et rotatifs dans des environnements industriels sûrs et dangereux. La famille de positionneurs est l'une des gammes de produits phares de Rotork, offrant des performances fiables dans un large éventail d'applications.

La série YT est dotée d'un calibrage automatique avec une structure de menu simple, d'un écran LCD alphanumérique pour les valeurs de processus et le calibrage, et d'une communication HART pour les commandes numériques, le retour d'information de position et les diagnostics sur la boucle de courant. Quatre boutons robustes permettent la configuration locale. Le positionneur offre des fonctions de blocage en cas de défaillance (fail-freeze) et de sécurité en cas de défaillance (fail-safe), permettant à la vanne de maintenir sa dernière position ou de se déplacer vers une position prédéterminée en cas de perte d'alimentation électrique ou pneumatique.

Avec une consommation d'air à l'état stable proche de zéro et un boîtier robuste en alliage d'aluminium, le positionneur Rotork YTC est conçu pour l'efficacité énergétique et une longue durée de vie. Les modèles disponibles comprennent le YT-1000 (électropneumatique de base), le YT-2500 (positionneur intelligent avec HART), le YT-3300 (positionneur intelligent avancé avec PST) et le YT-3700 (positionneur intelligent compact).

Spécifications techniques

Industrie d'application

La famille de positionneurs Rotork YTC est utilisée dans la pétrochimie, la production d'énergie, le traitement de l'eau, la fabrication du papier et le contrôle de processus industriels généraux. Elle actionne des actionneurs de vannes pneumatiques linéaires et rotatifs dans des zones sûres et dangereuses. Convient pour le contrôle de régulation, le contrôle tout ou rien, et les applications nécessitant des tests de course partielle pour les systèmes instrumentés de sécurité.

Problèmes courants

• Aucune réponse au signal d'entrée: Vérifier la pression d'alimentation (1.4~7 bar) et les connexions pneumatiques. Vérifier que le signal d'entrée est dans la plage 4-20mA.

• La position de la vanne ne correspond pas au signal d'entrée: Effectuer le calibrage automatique. Vérifier que le sens d'action (direct ou inverse) est correctement réglé. Vérifier la connexion de la tringlerie de retour.

• Fonctionnement erratique ou oscillation: Vérifier les fuites d'air dans les tuyaux et les raccords. Vérifier les paramètres de contrôle PID. Vérifier le frottement excessif dans le garnissage de la vanne ou l'actionneur.

• Échec du calibrage automatique: Vérifier la pression d'alimentation et les limites de course. S'assurer que la vanne n'est pas bloquée ou grippée. Vérifier que le levier de retour est correctement engagé.

• Fuite d'air du positionneur: Vérifier l'usure des joints toriques, des joints et du diaphragme. Inspecter la bobine de distribution pour détecter toute contamination.

Modèles de remplacement

La série Rotork YTC offre plusieurs modèles pour différentes exigences d'application. Le YT-3300 est un positionneur intelligent avancé avec capacité de test de course partielle. Le YT-3700 est un positionneur intelligent compact avec surveillance graphique et diagnostics avancés. La gamme RTP-4000 est la plateforme de positionneur de vanne intelligent de nouvelle génération. Pour les alternatives inter-marques, vérifier le montage de l'actionneur, la plage de course et le protocole de communication avant de commander.
