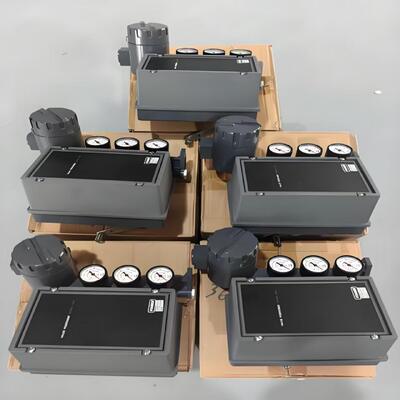

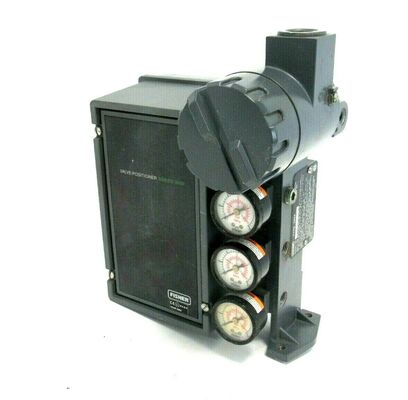

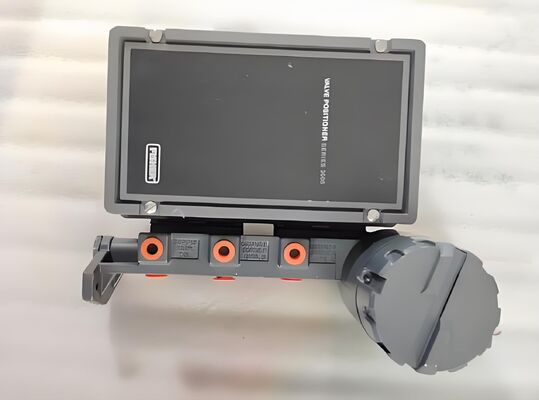

Positionneur de soupape électro-pneumatique Fisher 3620J 4-20mA pour les soupapes rotatives avec construction en alliage d'aluminium

Vue d'ensemble du produit

Le Fisher 3620J est un positionneur de vanne électropneumatique conçu pour être utilisé avec des actionneurs rotatifs à membrane ou à piston. Il se compose d'un positionneur pneumatique 3610J combiné à un convertisseur électropneumatique 3622. Le convertisseur reçoit un signal d'entrée de 4-20 mA CC et produit une sortie pneumatique proportionnelle (0,2 à 1,0 bar / 3 à 15 psig) qui pilote l'étage du positionneur pneumatique.

Le 3620J est un positionneur à simple effet qui se monte de manière intégrée sur le boîtier de l'actionneur. L'action peut être commutée entre directe et inverse sur le terrain sans pièces supplémentaires. Les réglages de zéro, de pleine échelle et de croisement sont facilement accessibles avec un tournevis après avoir retiré le couvercle. Un faible gain de boucle réglable permet un réglage fin pour chaque taille d'actionneur et chaque application afin d'optimiser la réponse dynamique.

Le positionneur offre un fonctionnement précis et réactif et résiste aux vibrations rencontrées dans la plupart des environnements d'usine. Les changements de pression d'alimentation ont un effet minimal sur le fonctionnement du positionneur. Le boîtier, les composants et les matériaux de joint sont sélectionnés pour résister aux environnements difficiles, avec des pièces moulées sous pression en alliage d'aluminium à faible teneur en cuivre pour une résistance à la corrosion. L'air de purge du positionneur purifie les pièces internes et le boîtier de l'actionneur pour une protection supplémentaire.

Spécifications techniques

Industrie d'application

Le Fisher 3620J est utilisé dans le traitement chimique et pétrochimique, la production d'énergie, le traitement de l'eau et des eaux usées, et le contrôle de processus industriels généraux. Il convient aux anciennes boucles de commande pneumatiques et aux applications où un positionnement fiable de vanne rotative est requis. Le positionneur se monte de manière intégrée sur le boîtier de l'actionneur pour une installation compacte.

Problèmes courants

• Aucun signal de sortie avec entrée présente: Vérifier le colmatage de la buse. Nettoyer la buse. Vérifier la pression d'alimentation en air.

• Pression de sortie lente ou anormale: Vérifier que la pression d'alimentation est conforme aux spécifications. Vérifier l'amplificateur pneumatique et l'ensemble buse/volet.

• Réponse linéaire médiocre: Vérifier le réglage du ressort de zéro. Vérifier la position du mécanisme de réglage de la plage.

• Le positionneur ne répond pas: Vérifier la pression d'alimentation et les connexions pneumatiques. Vérifier que le convertisseur reçoit le signal 4-20 mA.

• Fuite d'air: Vérifier l'usure des joints toriques, des joints et de la membrane. Remplacer si nécessaire.

Modèles de remplacement

Le Fisher 3620J est une plateforme de positionneur électropneumatique mature. Pour la communication numérique moderne et les diagnostics avancés, les contrôleurs de vanne numériques Fisher DVC6200 ou DVC2000 sont les alternatives de génération actuelle. Pour les installations existantes, le 3620J sert de remplacement direct au positionneur pneumatique 3610J lorsqu'une entrée électrique est requise. Le 3620JP ajoute un transmetteur de position, et le 3620JPR ajoute une capacité de montage à distance. Pour les alternatives inter-fournisseurs, vérifiez la compatibilité du montage de l'actionneur, de la plage de déplacement et du signal d'entrée avant de commander.
