Régulateur de soupape intelligente de la série Neles ND7000 HART 4-20mA pour les soupapes de commande

Présentation du produit

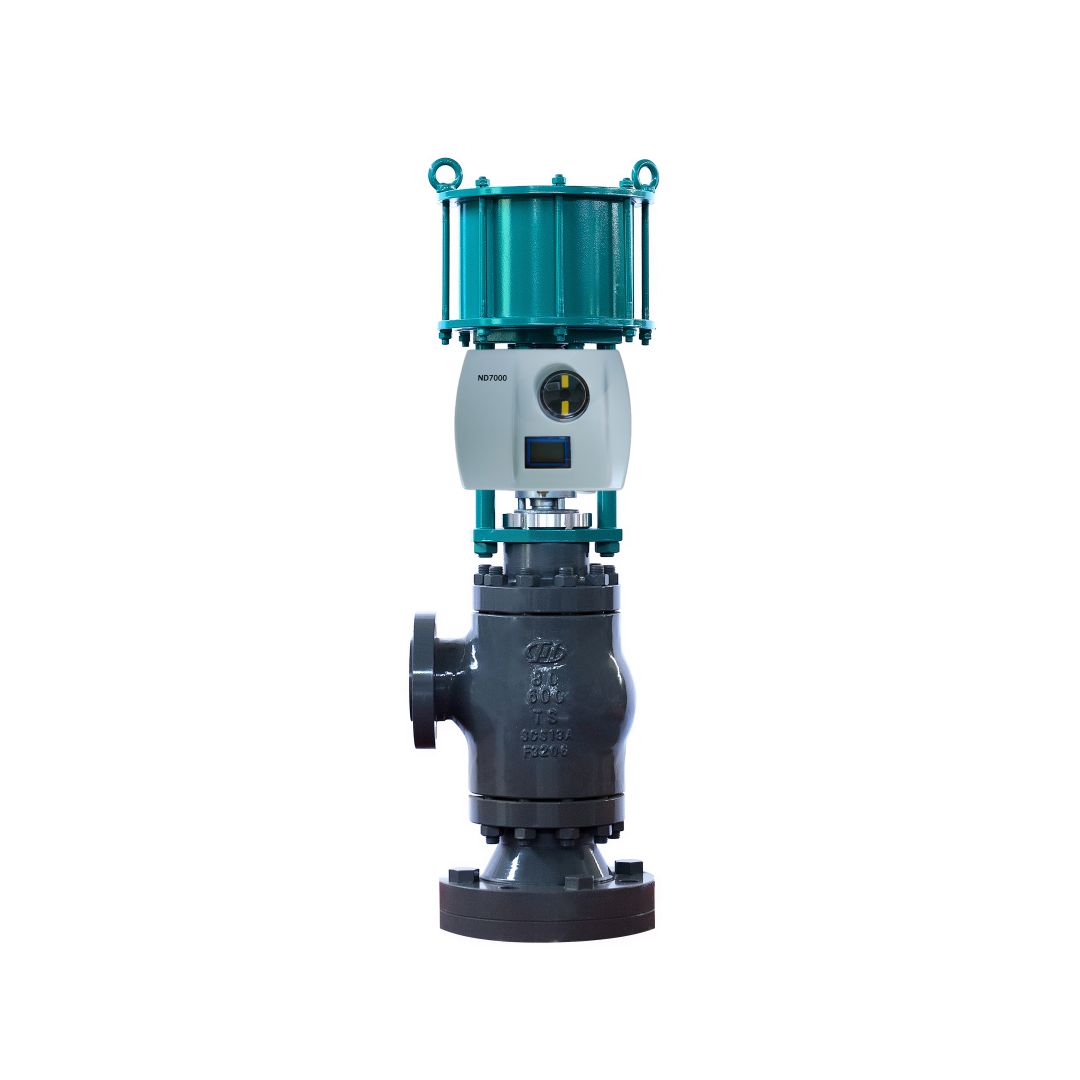

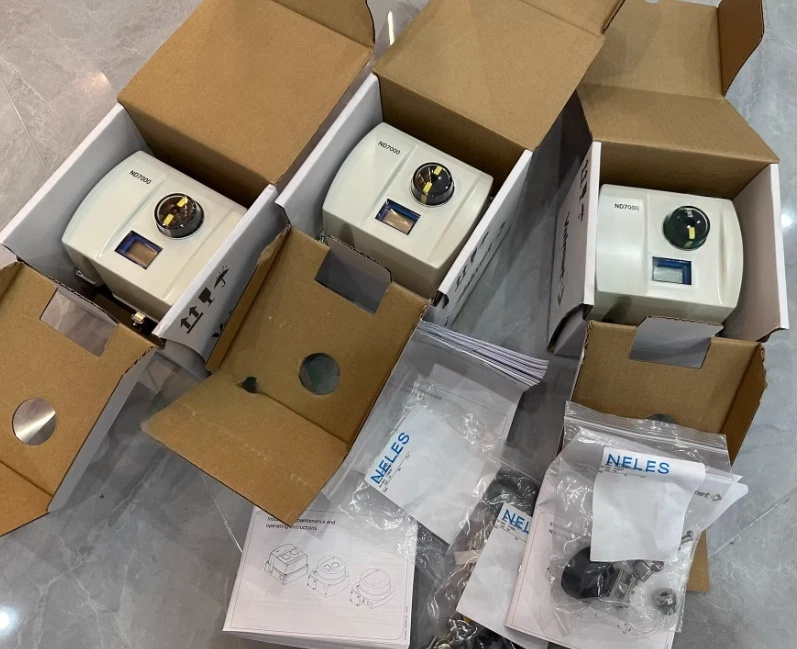

Le Neles ND7000 est un contrôleur de vanne intelligent basé sur microcontrôleur, conçu pour fonctionner avec tous les actionneurs de vannes et dans tous les secteurs industriels. C'est un appareil alimenté en 4-20mA qui compare en permanence le signal de commande d'entrée avec la position réelle de la vanne et ajuste l'actionneur en conséquence. Le ND7000 est un positionneur intelligent, fiable et évolutif avec support à vie.

L'unité utilise une mesure de position de vanne sans contact, il n'y a donc aucune pièce d'usure mécanique dans le circuit de retour. Il prend en charge les vannes rotatives et linéaires, et le même appareil peut être utilisé pour les actionneurs à simple et double effet. La mise en service est simple avec l'interface utilisateur locale (LUI) ou la configuration DTM/EDD à distance. Une fonction de calibration en 1 point permet une installation sur des vannes en cours de fonctionnement sans perturber l'opération.

Le ND7000 est certifié SIL 2 par TÜV selon la norme IEC 61508. Il dispose de diagnostics de base de l'appareil, y compris l'autodiagnostic, la tendance des écarts, les compteurs et des tests hors ligne étendus. L'appareil est conçu pour fonctionner dans des conditions environnementales difficiles avec une conception modulaire robuste, d'excellentes caractéristiques de température, et une tolérance aux vibrations et aux chocs.

Spécifications techniques

Secteur d'application

Le Neles ND7000 est utilisé dans les secteurs du pétrole et du gaz, de la chimie, de la production d'énergie, de l'exploitation minière et de l'automatisation industrielle générale. L'appareil peut être intégré à tous les principaux systèmes DCS et prend en charge des kits de montage pour tous les actionneurs tiers. Il est entièrement compatible avec les systèmes et équipements de différents fabricants.

Problèmes courants

• Un changement du point de consigne de la position de la vanne n'affecte pas la position de l'actionneur: Vérifier la pression d'alimentation (peut être trop basse), le blocage de la bobine, les paramètres de configuration incorrects, l'actionneur ou la vanne bloqués, les fils de signal mal connectés, ou l'absence de calibration.

• L'actionneur se déplace en position d'extrémité avec un petit changement de signal d'entrée: Tubes entre le contrôleur et l'actionneur incorrects. Vérifier les paramètres PFA et ROT.

• Positionnement inexact: Bobine sale, charge d'actionneur trop élevée, pression d'alimentation trop basse, bobine ou capteurs de pression défectueux, ou fuite de l'actionneur.

• Dépassement ou positionnement trop lent: Changer la valeur PERF, bobine sale, tube d'air d'alimentation trop petit, ou filtre à air d'alimentation sale.

Modèles de remplacement

Le Neles ND7000 est une plateforme mature de contrôleur de vanne intelligent. La série ND9000 est la mise à niveau de nouvelle génération avec des diagnostics améliorés et des options de bus de terrain. Le ND7000 remplace directement les positionneurs hérités NE700/NP700. Pour les alternatives inter-fournisseurs, vérifiez le montage de l'actionneur, la plage de course et le protocole de communication avant de commander.
