Contrôleur de vanne intelligent Neles ND9000 HART Fieldbus pour vannes de régulation

Vue d'ensemble du produit

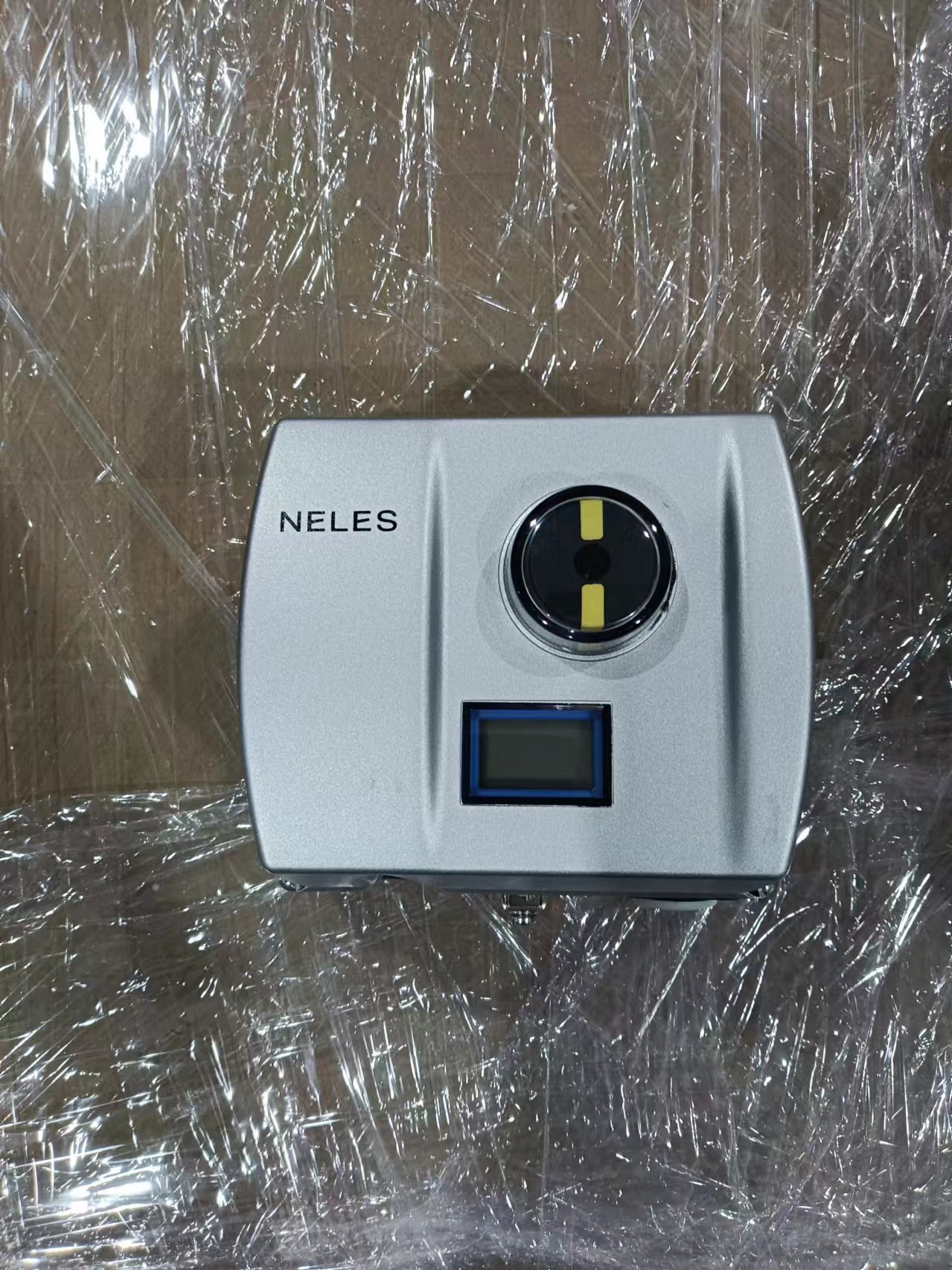

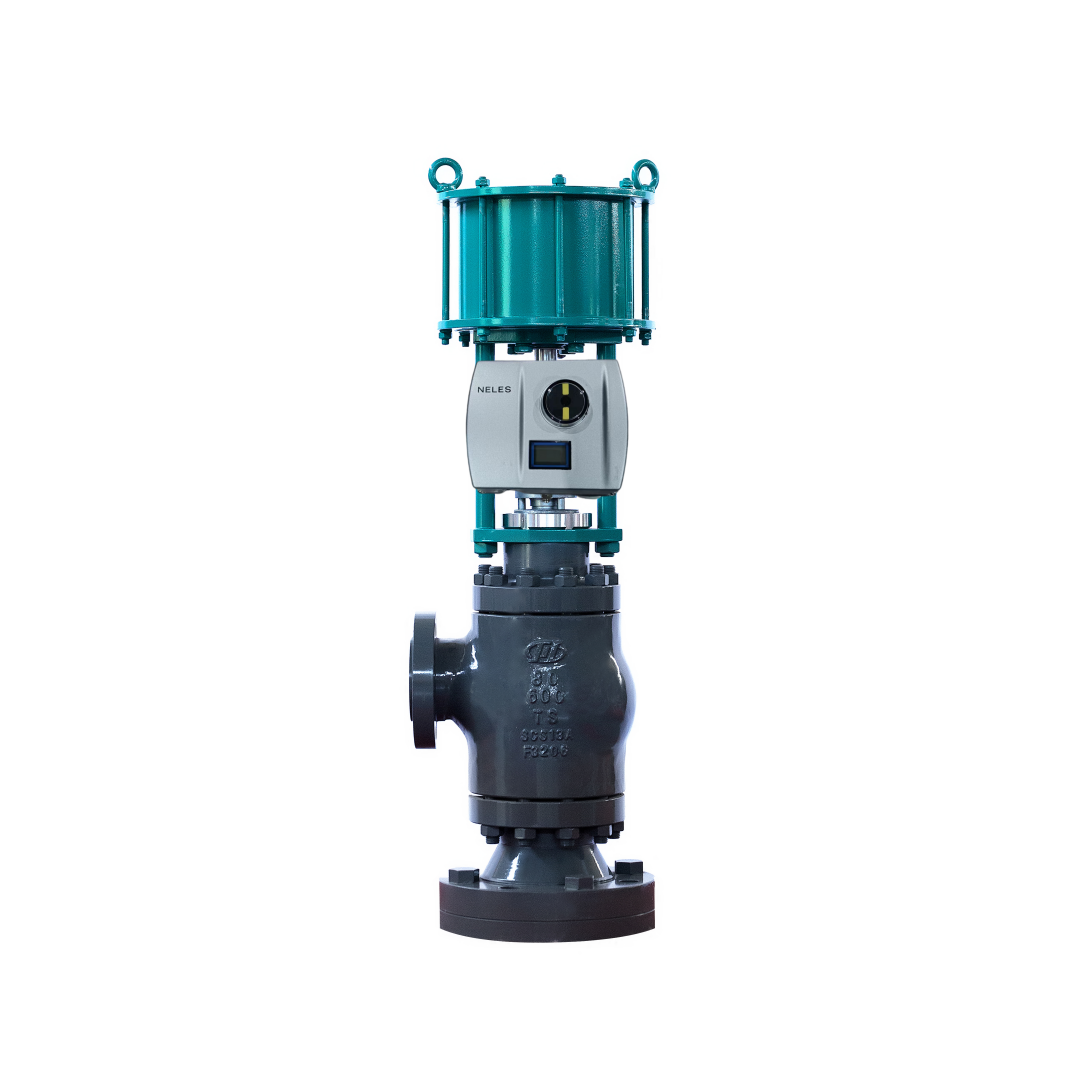

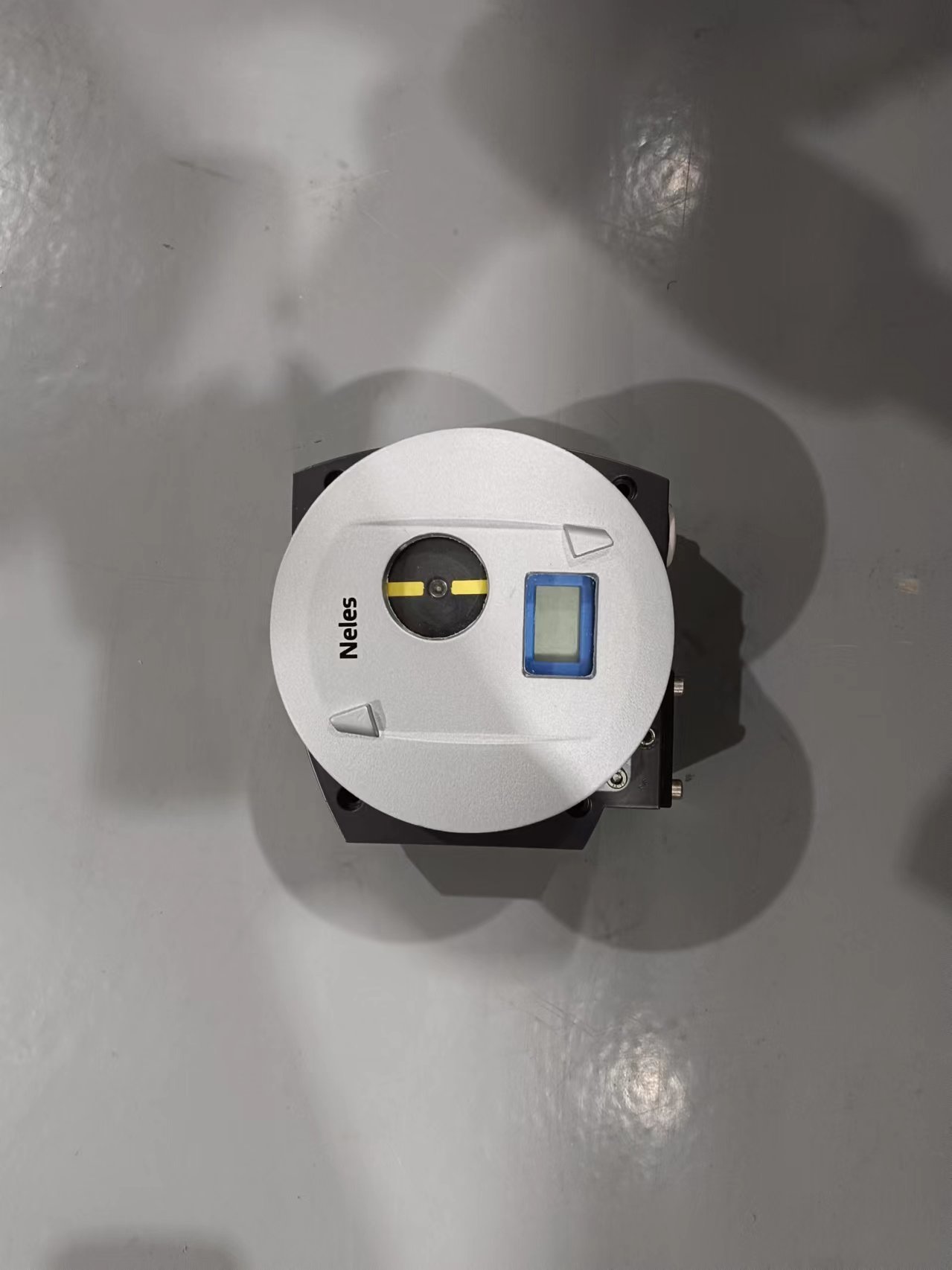

Le Neles ND9000 est un contrôleur de vanne intelligent basé sur microcontrôleur, conçu pour le contrôle précis des actionneurs pneumatiques. C'est un appareil alimenté par 4-20mA ou bus de terrain qui compare en continu le signal de commande d'entrée avec la position réelle de la vanne et ajuste l'actionneur en conséquence. Le ND9000 est conçu pour fonctionner sur tous les actionneurs de vannes de régulation et dans tous les secteurs industriels.

L'unité utilise une mesure de position de vanne sans contact, il n'y a donc aucune pièce mécanique d'usure dans le chemin de retour. Il prend en charge les vannes rotatives et linéaires, et le même appareil peut être utilisé pour les actionneurs à simple et double effet. La mise en service est simple avec l'interface utilisateur locale (LUI) ou la configuration à distance DTM/EDD. Une fonction de calibration en 1 point permet une installation sur des vannes en cours de fonctionnement sans perturber l'opération.

Le ND9000 est certifié SIL 2 par TÜV selon la norme IEC 61508. Il dispose de diagnostics complets, y compris l'autodiagnostic, le diagnostic en ligne, le diagnostic de performance et le diagnostic de communication. L'appareil stocke jusqu'à 8000 alarmes en ligne et rappels de maintenance avec une période de rétention des données de 25 ans. Les diagnostics avancés permettent aux opérateurs de surveiller le frottement de la vanne, la force du ressort et l'état d'usure pour la maintenance prédictive.

Spécifications techniques

Secteur d'application

Le Neles ND9000 est utilisé dans les secteurs du pétrole et du gaz, du traitement chimique, de la production d'énergie, de la pâte à papier et du papier, de l'exploitation minière et de l'automatisation industrielle générale. Les applications clés comprennent le contrôle de pipelines et d'actionneurs, le positionnement de vannes de réacteur, l'automatisation de la dérivation de turbines, la régulation de débit et le contrôle de flottation minière. L'appareil peut être intégré à tous les principaux systèmes DCS et prend en charge des kits de montage pour tous les actionneurs de tiers. Des versions homologuées marine sont disponibles pour les applications offshore.

Problèmes courants

• Échec de la calibration en raison d'une position de vanne hors plage: Vérifiez la pression d'alimentation en air. Pour les actionneurs à double effet, réglez la pression à environ 10 PSI en dessous de la pression d'alimentation minimale attendue. Pour les actionneurs à simple effet, ne dépassez pas la pression nominale de l'actionneur. Vérifiez que le clip en H sur le levier de retour est de niveau, droit et aligné avec l'arbre de retour de la vanne — un désalignement provoque des erreurs de retour non linéaires.

• ERR / Course trop courte: Le positionneur a détecté que le changement d'angle de l'arbre de retour physique n'a pas atteint le seuil de mesure électrique minimum pendant l'Autotune. Vérifiez le montage et l'alignement de la liaison de retour.

• ERR / Écart de contrôle: La position de la vanne s'écarte du point de consigne au-delà de la limite configurée. Vérifiez le blocage de la vanne, l'augmentation du frottement ou les problèmes d'alimentation en air.

• Avertissement de détection de chasse: Oscillation de la vanne détectée. Changez le niveau de performance pour qu'il soit moins agressif afin de stabiliser la vanne. Vérifiez que la capacité de la bobine de vanne est adéquate pour l'actionneur.

• Échec de la calibration de position: Vérifiez les paramètres de configuration et le montage du contrôleur. Vérifiez que l'arbre du contrôleur est correctement aligné.

• Défaillance du capteur de température: La mesure de température a échoué. La précision des mesures est réduite. Remplacez l'appareil ND lors de la prochaine occasion de maintenance.

• Pression d'alimentation hors limites: La pression d'alimentation a dépassé les conditions de fonctionnement spécifiées. Vérifiez le régulateur d'alimentation en air et la sortie du compresseur.

Modèles de remplacement

Le Neles ND9000 est une plateforme de contrôleur de vanne intelligent mature. Pour les installations existantes, les positionneurs de la série ND7000 sont des prédécesseurs directs — le ND9000 sert de mise à niveau fonctionnelle avec des diagnostics améliorés et des options de bus de terrain. Les ND9103HX8T et ND9106HX8T sont des variantes de modèles spécifiques au sein de la série ND9000 qui offrent une certification antidéflagrante améliorée. Pour les alternatives inter-fournisseurs, vérifiez le montage de l'actionneur, la plage de course et le protocole de communication avant de commander.
