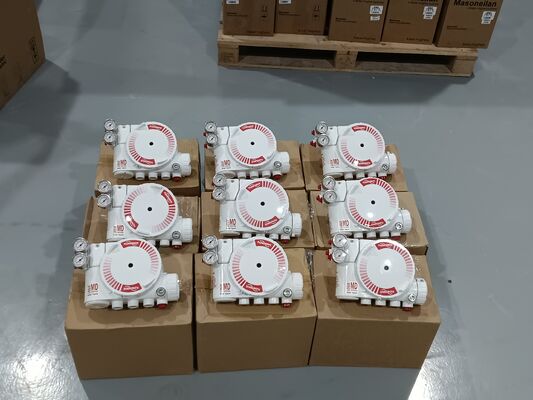

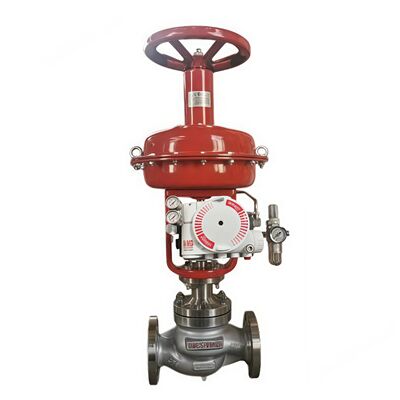

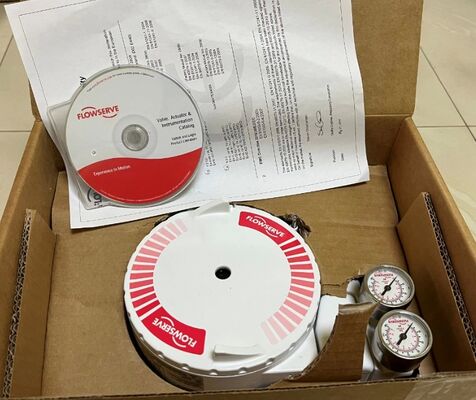

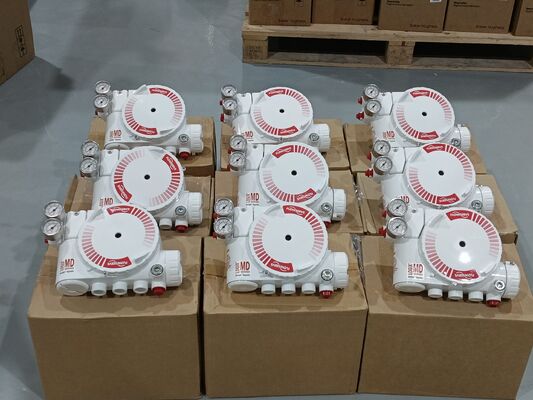

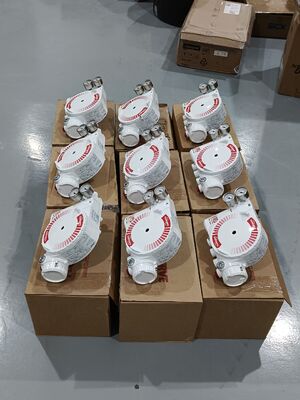

Flowserve Logix 3200MD Positionneur de soupape numérique HART 5 4-20mA pour les soupapes de commande

Vue d'ensemble du produit

Le Flowserve Logix 3200MD est un positionneur de soupape HART numérique qui utilise la technologie piézo de pointe pour fournir des performances et une fiabilité supérieures.positionneur de soupape numérique d'entrée de 4 à 20 mA qui fait fonctionner un actionneur/soupape basé sur un signal d'entrée analogique.

Le 3200MD peut être facilement configuré à l'aide des boutons locaux, du logiciel portatif HART et du logiciel SoftTools.et réglage automatique avec sélection de gain dynamiqueLe positionneur utilise le HART 5 pour la communication.

L'unité prend en charge à la fois des actionneurs à double action et à action simple pour les montage linéaires et rotatifs.Le boîtier résistant aux explosions est classé classe I division 1 groupes B-D, Ex d IIB+H2, AEx d IIB+H2.

Spécifications techniques

Industrie de l'application

Le Flowserve Logix 3200MD est utilisé dans le pétrole et le gaz, le traitement chimique, la production d'énergie, le traitement de l'eau et les industries pharmaceutiques.positionnement de la vanne du réacteur, l'automatisation du dérivé des turbines et la régulation du débit dans les installations.

Problèmes communs

• Pas de LED qui clignote: le courant est inférieur à 3,6 mA ou la polarité du câblage est incorrecte; vérifier que le courant d'alimentation est d'au moins 3,6 mA et vérifier la polarité.

• Des communications irrégulières: Problèmes de signal HART. Vérifiez que la bande passante de la source actuelle est limitée à 25 Hz. Vérifiez la longueur et l'impédance du câble. Utilisez une barrière de sécurité intrinsèque compatible.

• L'unité ne répond pas aux commandes analogiques: l'appareil est en mode de commande numérique ou une erreur d'étalonnage s'est produite.

• Lecture de la position de la vanne ne correspond pas aux attentes: le capteur de position n'est pas monté à 180 degrés, la course n'est pas calibrée ou le MPC est actif.

• Position entraînée entièrement ouverte ou fermée: coup non calibré, boucle interne du capteur Hall non connectée, mauvais réglage de l'action de l'air, ou tubes inversés.

• Calibration de la friction requise: Aucun étalonnage de friction n'a été effectué depuis la réinitialisation d'usine.

Modèles de remplacement

Le Flowserve Logix 3200MD est une plateforme de positionnement numérique mature. Pour les applications nécessitant une intégrité de sécurité supplémentaire, la variante Logix 3200MD + offre des fonctionnalités améliorées.,Le Logix 3800 est un modèle alternatif au sein de la même famille de produits. Pour les alternatives entre fournisseurs, vérifiez le montage de l'actionneur, la portée et le protocole de communication avant de commander.
