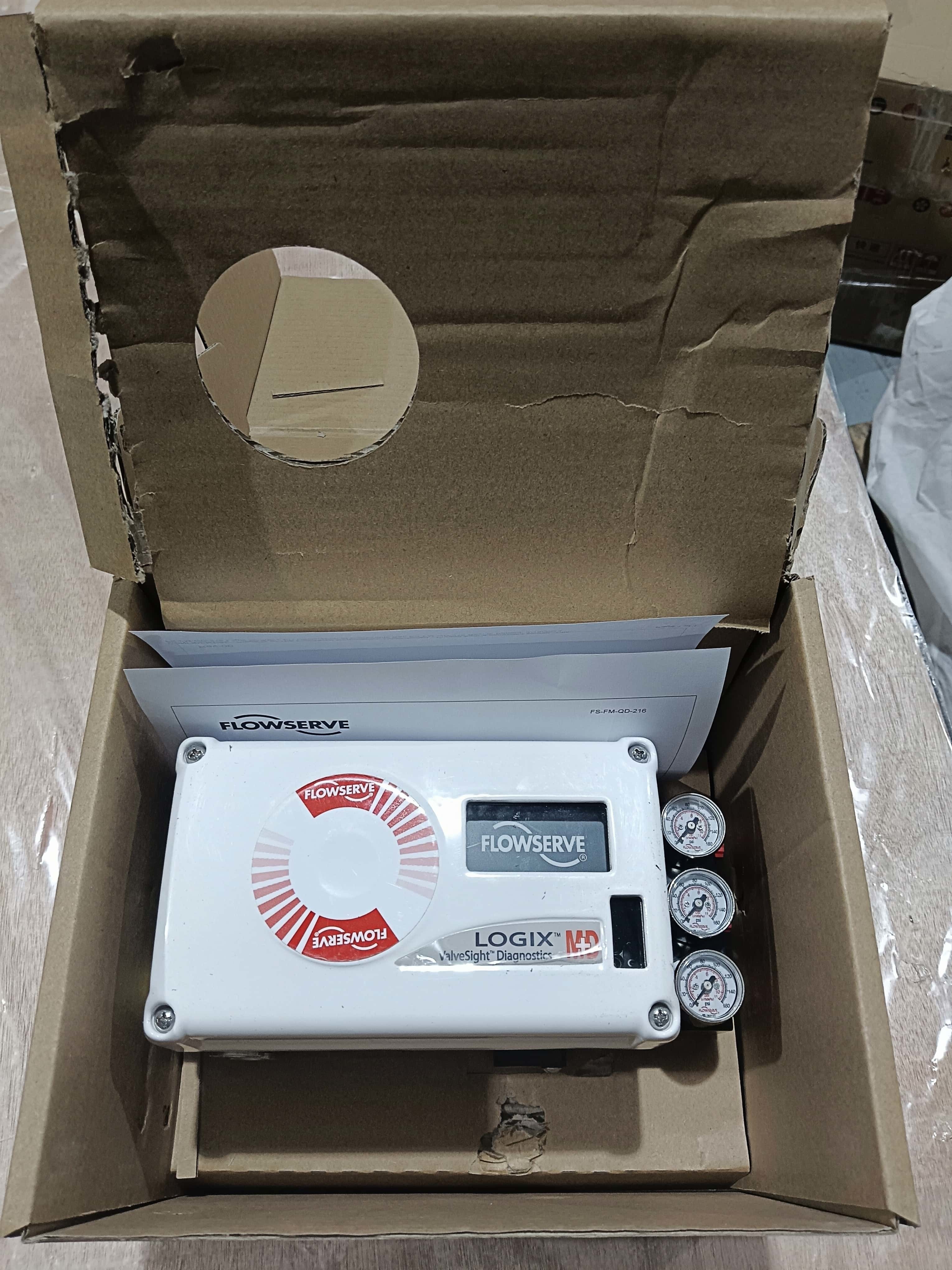

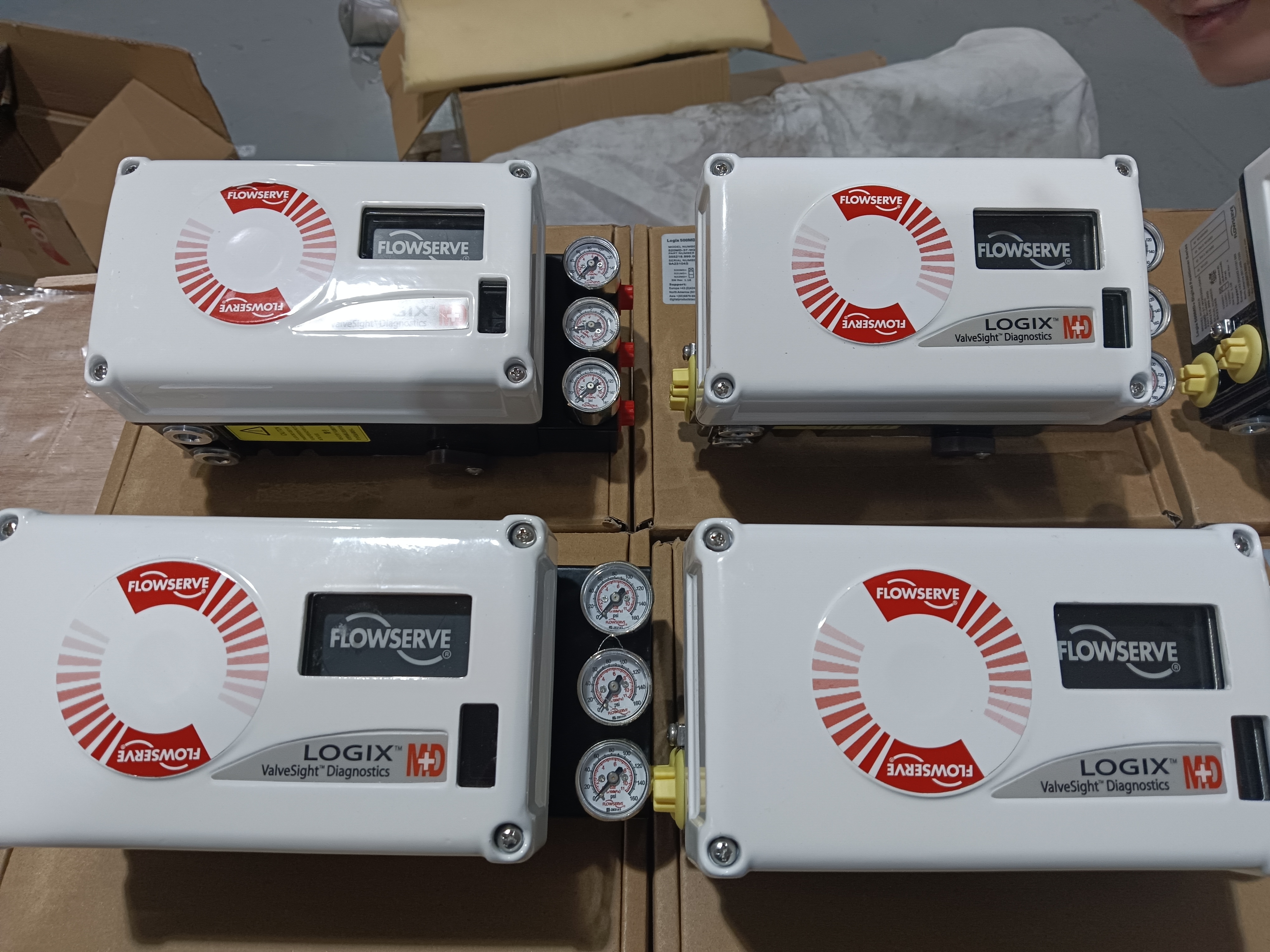

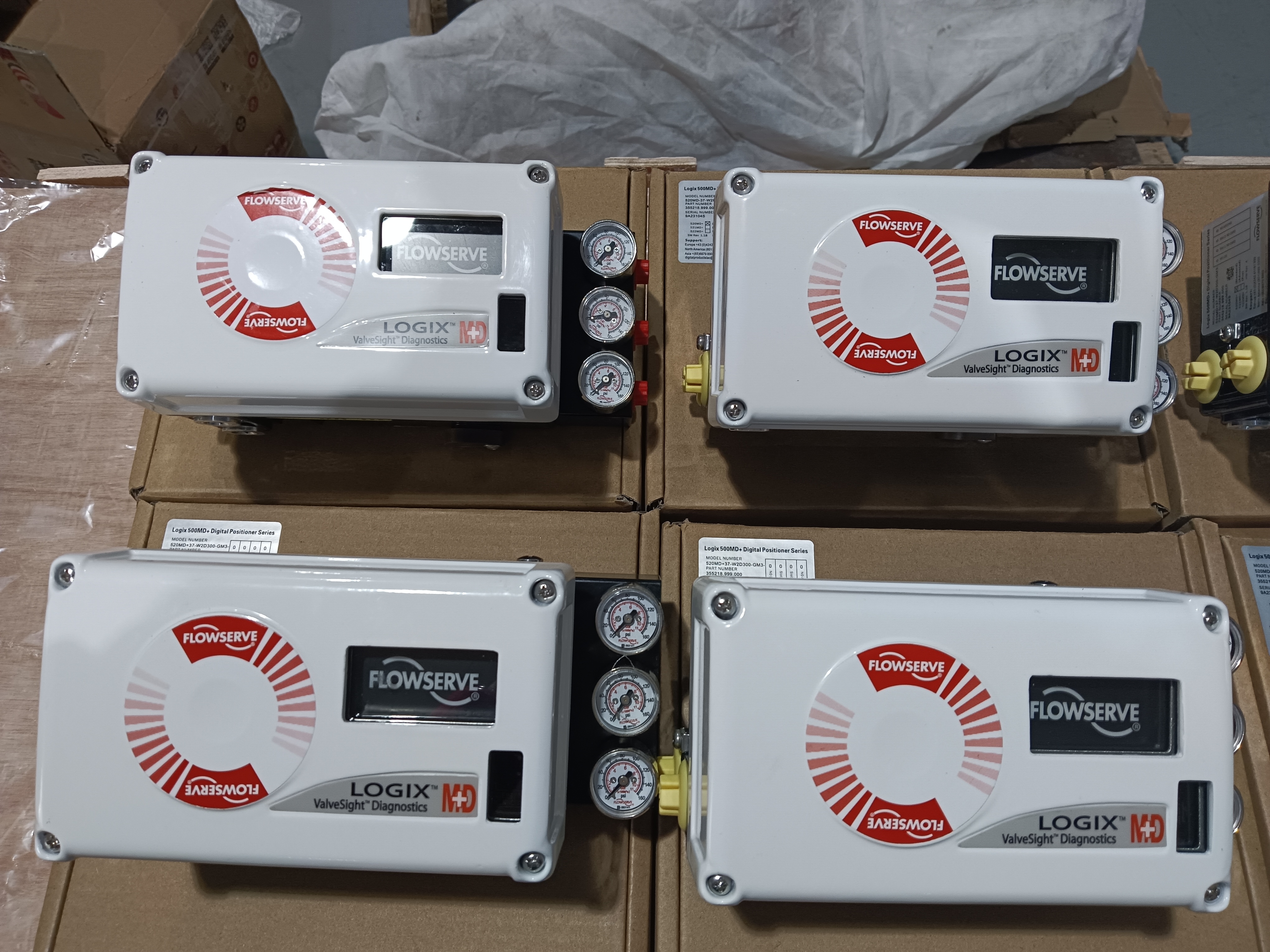

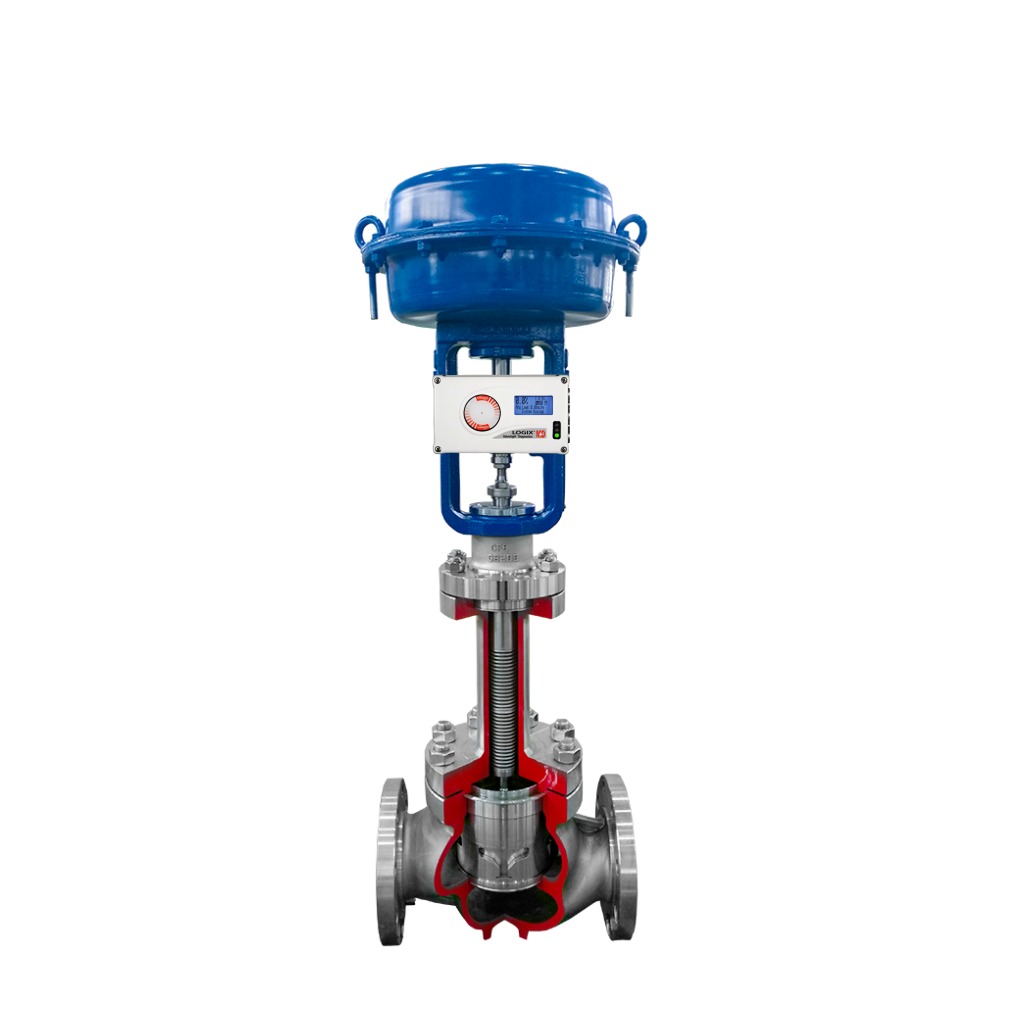

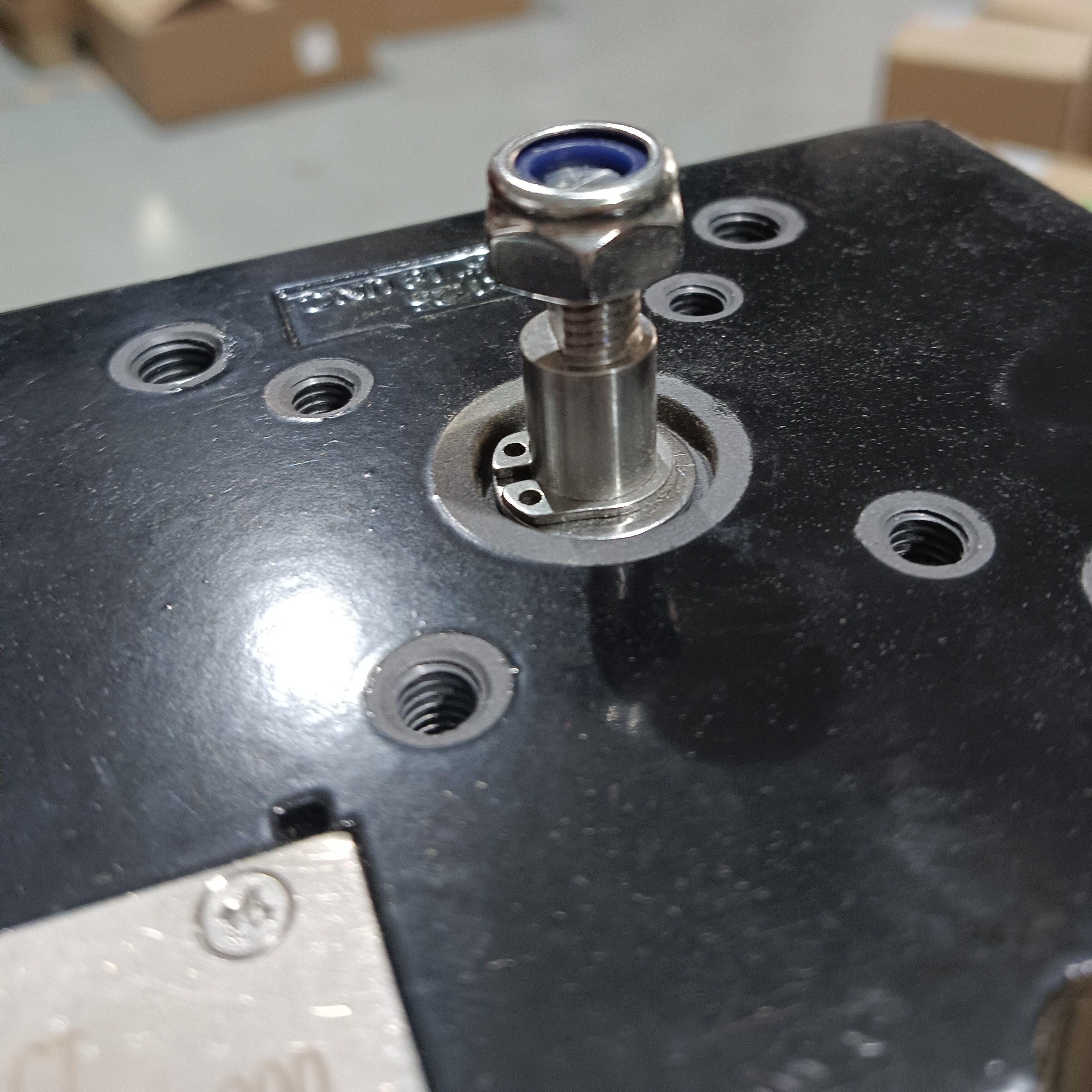

Positionneur de vanne numérique Flowserve Logix 520MD HART 4-20mA pour vannes de régulation

Vue d'ensemble du produit

Le Flowserve Logix 520MD est un positionneur de vanne numérique conçu pour le contrôle précis des actionneurs pneumatiques. Il utilise un signal de commande 4-20mA à deux fils avec communication HART (HART 5, 6 et 7 pris en charge) pour convertir les signaux d'entrée en sorties pneumatiques pour les actionneurs rotatifs et linéaires. Le positionneur combine des fonctions de positionnement et de réglage supérieures avec une configuration pratique et de puissants outils de diagnostic.

Le 520MD utilise un algorithme de réglage de gain multivariable qui permet de grands changements de pas avec un dépassement minimal tout en maintenant la résolution pour répondre à de très petits changements de pas. La procédure d'auto-réglage fait cycler l'actionneur pour produire une réponse mesurée et sélectionne les valeurs de gain qui fournissent des performances d'actionneur appropriées. Un sélecteur de modificateur de gain peut augmenter ou diminuer le gain calculé pour des performances optimales.

La configuration est gérée par des réglages simples de commutateurs DIP pour le mode de réglage et d'autres paramètres courants. Pour les exigences personnalisées, les ensembles de réglage peuvent être modifiés avec un appareil portable ou avec le logiciel ValveSight pour s'adapter à une large gamme de tailles et de types d'actionneurs. L'unité dispose d'une conception de contrôle à deux étages pour des temps de réponse plus rapides et un contrôle plus précis, avec une faible consommation d'air.

Spécifications techniques

Industrie d'application

Le Flowserve Logix 520MD est utilisé dans les industries du pétrole et du gaz, du traitement chimique, de la production d'énergie, du traitement de l'eau et de la pharmacie. Les applications clés comprennent le contrôle de pipelines et d'actionneurs, le positionnement de vannes de réacteur, l'automatisation de dérivation de turbines, la régulation de débit dans les usines et les opérations de vannes hygiéniques. Sa classification certifiée pour les zones dangereuses le rend adapté aux environnements de processus exigeants.

Problèmes courants

• Aucun clignotement de LED: Le courant est inférieur à 3,6 mA ou la polarité du câblage est incorrecte. Vérifiez que le courant d'alimentation est d'au moins 3,6 mA et vérifiez la polarité.

• Communications erratiques: Problèmes de signal HART. Vérifiez que la bande passante de la source de courant est limitée à 25 Hz. Vérifiez la longueur et l'impédance du câble. Utilisez une barrière de sécurité intrinsèque compatible.

• L'unité ne répond pas aux commandes analogiques: L'unité est en mode de commande numérique ou une erreur de calibration s'est produite. Passez le mode de commande à analogique. Recalibrez l'unité.

• La lecture de la position de la vanne n'est pas celle attendue: Le montage du capteur de position n'est pas à 180 degrés, la course n'est pas calibrée, le MPC est actif ou la caractérisation utilisateur est active. Repositionnez le capteur. Calibrez la course.

• Position pilotée complètement ouverte ou fermée, ne répondant pas à la commande: Course non calibrée, boucle interne du capteur Hall non connectée, mauvaise action d'air définie, tubulure inversée ou problème de convertisseur I/P.

• Calibration de friction requise: Aucune calibration de friction effectuée depuis la réinitialisation d'usine. Effectuez la calibration de friction à l'aide du menu d'affichage, de l'appareil portable ou du DTM.

Modèles de remplacement

La série Flowserve Logix 520MD est une plateforme de positionneur numérique mature. Pour les applications nécessitant une intégrité de sécurité supplémentaire, la variante Logix 520MD+ offre des fonctionnalités améliorées. Pour les nouvelles installations, les Logix 3200MD et Logix 3800MD sont des modèles alternatifs au sein de la même famille de produits. Pour les alternatives inter-fournisseurs, vérifiez le montage de l'actionneur, la plage de déplacement et le protocole de communication avant de commander.
