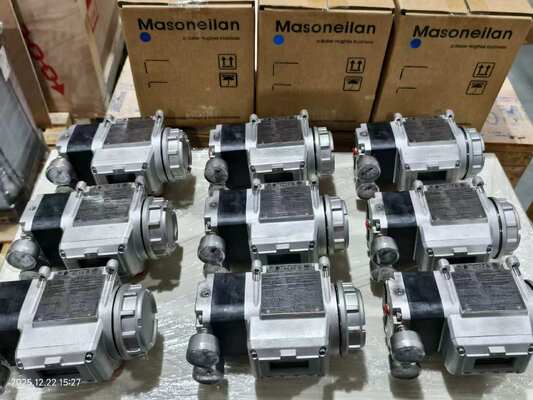

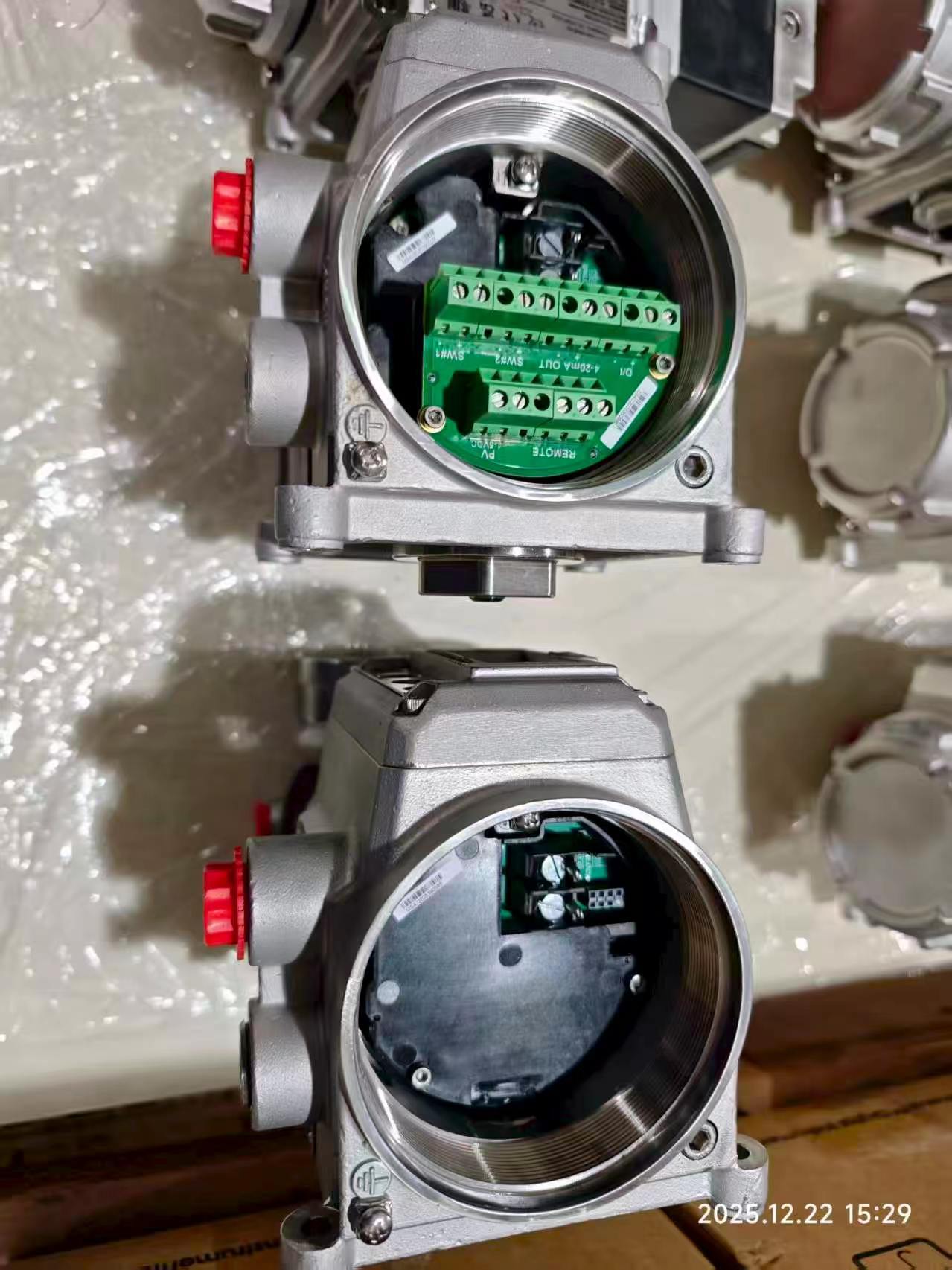

Masoneilan SVI3 positionneur de soupape numérique de troisième génération HART 7 pour soupape de commande

Présentation du produit

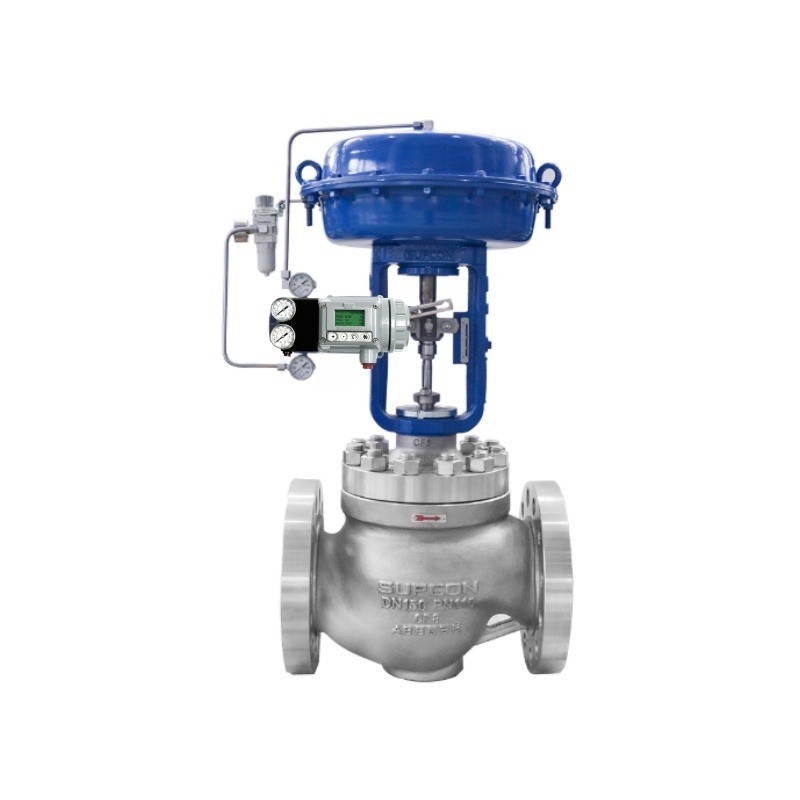

Le Masoneilan SVI3 est le positionneur de vanne numérique de troisième génération de Baker Hughes. Il contrôle les actionneurs pneumatiques à l'aide d'un signal de commande 4-20 mA à deux fils avec communication HART 7. Basé sur plus de 20 ans de technologie éprouvée de détection de position de vanne, il utilise des algorithmes de contrôle et de diagnostic avancés ainsi qu'une détection de position sans contact pour offrir des performances de positionnement précises, réactives et fiables.

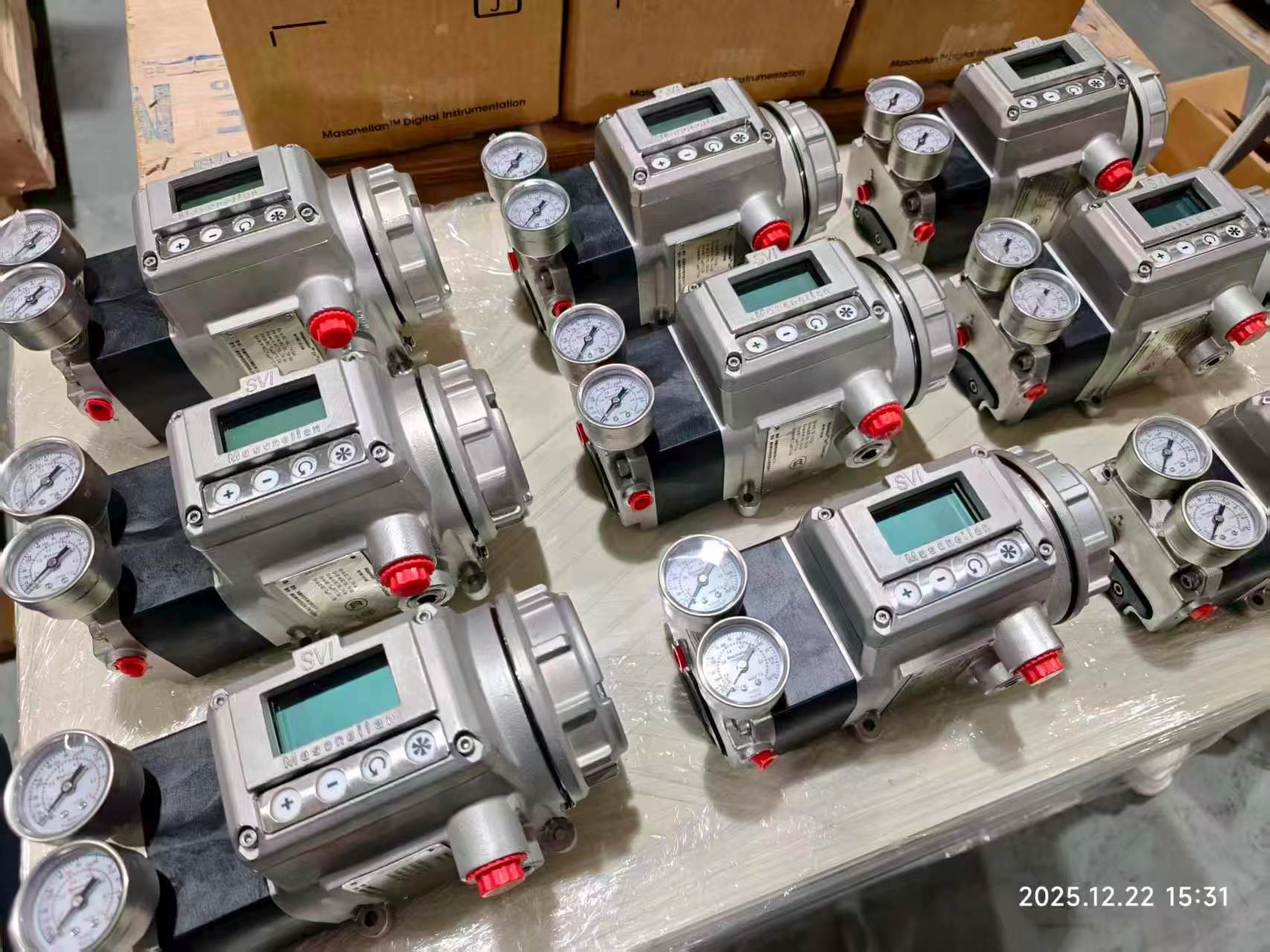

La détection de position sans contact lit à travers le boîtier, de sorte qu'aucune pièce mécanique mobile n'entre dans la cavité principale du boîtier. La plage de température de fonctionnement s'étend jusqu'à -55 °C pour les conditions arctiques. Une caractéristique remarquable est la configuration et l'étalonnage Smart Cal à un bouton, qui simplifie la mise en service. L'interface utilisateur locale comprend un écran graphique à contraste élevé et des boutons-poussoirs classés pour les emplacements dangereux. L'appareil s'intègre à tous les principaux systèmes de contrôle via la prise en charge DTM et EDD.

Le SVI3 comprend 19 nouveaux diagnostics de vanne en ligne qui surveillent en continu l'état de la vanne pendant son fonctionnement. Jusqu'à 1 an de données de diagnostic sont stockées sur l'appareil, permettant une analyse des tendances avant que les problèmes n'affectent le fonctionnement de l'usine. La consommation d'air en régime permanent est réduite de 40 % par rapport aux générations précédentes, tandis que la livraison d'air est améliorée de 15 % pour une action plus rapide.

Spécifications techniques

Industrie d'application

Le Masoneilan SVI3 est utilisé dans la production d'énergie, le raffinage, la pétrochimie, le secteur intermédiaire du pétrole et du gaz, et le secteur amont du pétrole et du gaz. Les applications clés comprennent les générateurs de turbines à vapeur, les condenseurs, les tours de refroidissement, les bâtiments de réacteurs, les bâtiments de turbines, les générateurs de vapeur à récupération de chaleur, l'équilibre de l'usine, la distillation, le reformage par hydrotraitement, le craquage, le mélange secondaire, la trempe et le fractionnement, la compression des gaz de charge, la séparation, les opérations d'intégrité des pipelines, la déshydratation, la réfrigération, la liquéfaction, le chargement et l'expédition, la regazéification et la compression.

Problèmes courants

• Smart Cal ne parvient pas à se terminer: Vérifiez que la pression d'alimentation est comprise entre 20 et 120 psi. Vérifiez que les limites de course de la vanne sont dans la plage nominale. Assurez-vous que la vanne n'est pas bloquée ou grippée.

• Oscillation ou cyclage de position: Vérifiez si le glissement est présent. Si les cycles de position sont beaucoup plus importants que les cycles de consigne, le positionneur peut être à l'origine du cyclage. Inspectez la présence d'une manivelle bloquant la course de la vanne, d'une tige cassée ou de composants de rétroaction de position déconnectés.

• Échec de communication avec un terminal HART: Vérifiez que la résistance de la boucle est adéquate. Vérifiez que la tension aux bornes répond aux exigences de conformité (9 VDC @ 20 mA, 11 VDC @ 4 mA).

• Erreur de faible puissance (LOW_POWER): Courant d'entrée inférieur à 3,15 mA. Augmentez le courant de boucle à 4 mA pour l'étalonnage et les diagnostics.

• TuneERR apparaît après l'autotune: Un réglage manuel peut être nécessaire. Reportez-vous à la section de dépannage du manuel d'instructions.

• SelfCheckError ou défaillance matérielle: Coupez l'alimentation pendant deux minutes et redémarrez. Effacez l'alarme à l'aide de ValVue ou d'un hôte HART. Si la défaillance persiste, remplacez le module électronique.

Modèles de remplacement

Le Masoneilan SVI3 remplace directement les SVI II AP et SVI1000. Il est doté de supports de montage en acier inoxydable pour toute combinaison vanne/actionneur et est entièrement rétrocompatible avec les supports de montage des SVI II AP et SVI1000. Pour les utilisateurs du SVI II AP, la mise à niveau est relativement simple : le montage existant peut être utilisé, et seule la connexion d'air/tuyauterie peut nécessiter un ajustement. Pour les alternatives inter-fournisseurs, vérifiez le montage de l'actionneur, la plage de course et le protocole de communication avant de commander.
